Bài giảng Công nghệ 12 Mạng điện sản xuất quy mô nhỏ
Bài giảng

Bài giảng Công nghệ 12 Mạng điện sản xuất quy mô nhỏ

A
AdminCông nghệLớp 1231 lượt thi
Bắt đầu ngay
31 câu hỏi
1. Slide nội dung
• 1 điểm
VUI MỪNG CHÀO ĐÓN CẢ LỚP ĐẾN BUỔI HỌC NÀY!
2. Slide nội dung
• 1 điểm

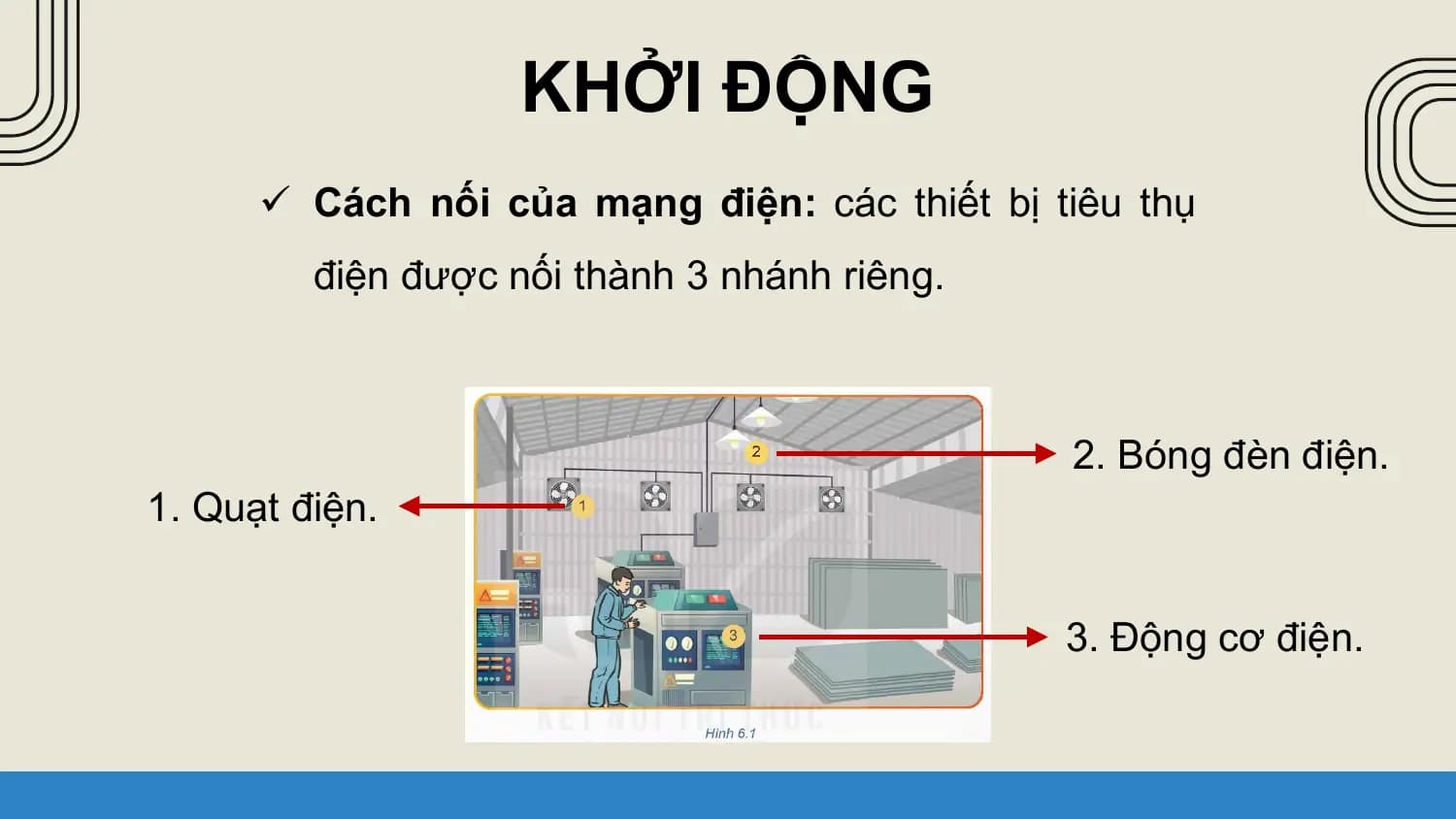

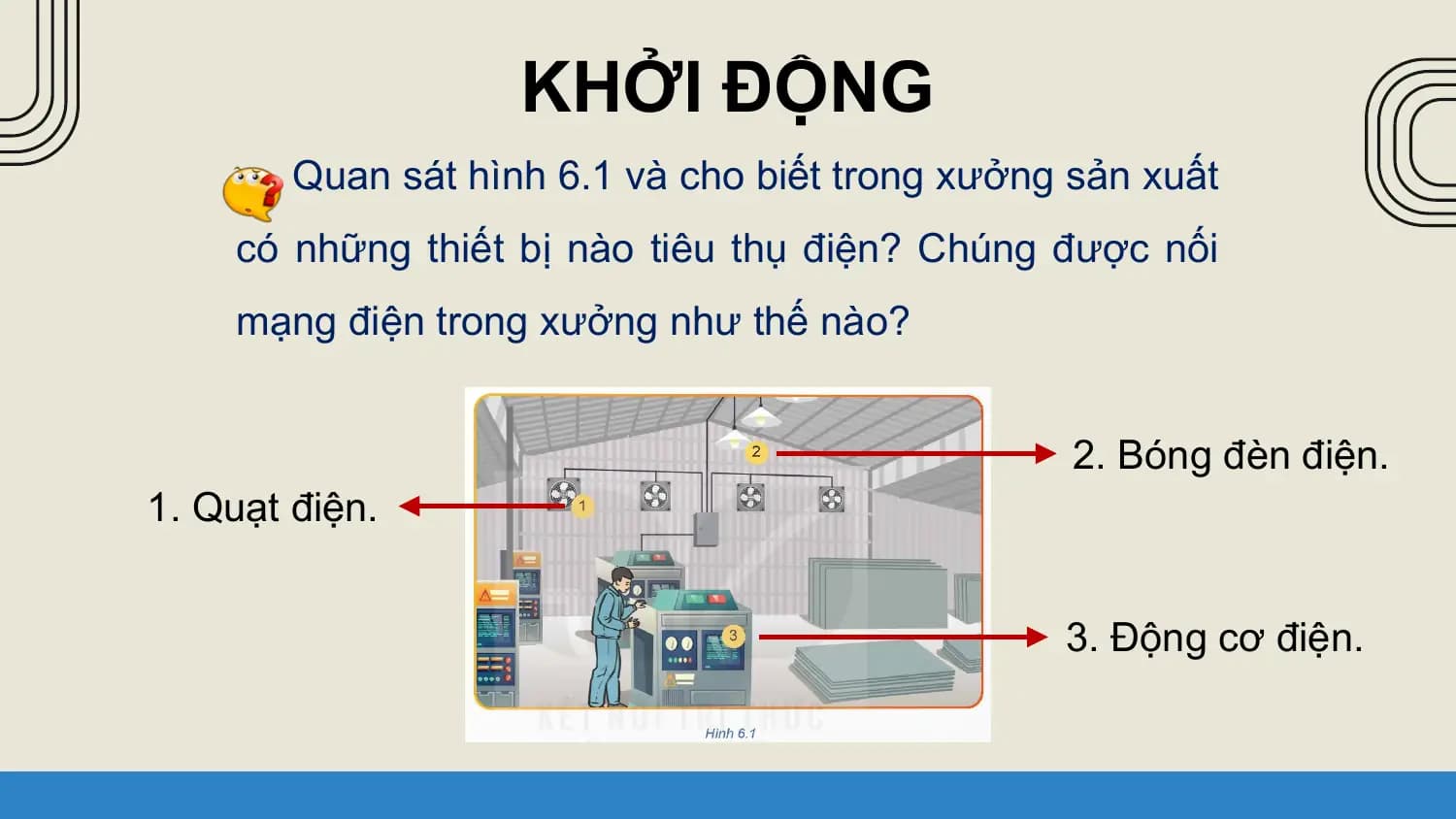

KHỞI ĐỘNG Quan sát hình 6.1 và cho biết trong xưởng sản xuất có những thiết bị nào tiêu thụ điện? Chúng được nối mạng điện trong xưởng như thế nào? 2. Bóng đèn điện. 1. Quạt điện. 3. Động cơ điện.
3. Slide nội dung
• 1 điểm
KHỞI ĐỘNG ü Cách nối của mạng điện: các thiết bị tiêu thụ điện được nối thành 3 nhánh riêng. 2. Bóng đèn điện. 1. Quạt điện. 3. Động cơ điện.
4. Slide nội dung
• 1 điểm
BÀI 6: MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ
5. Slide nội dung
• 1 điểm
NỘI DUNG BÀI HỌC Cấu trúc chung của mạng điện I sản xuất quy mô nhỏ Vai trò của các thiết bị trong II mạng điện sản xuất quy mô nhỏ
6. Slide nội dung
• 1 điểm

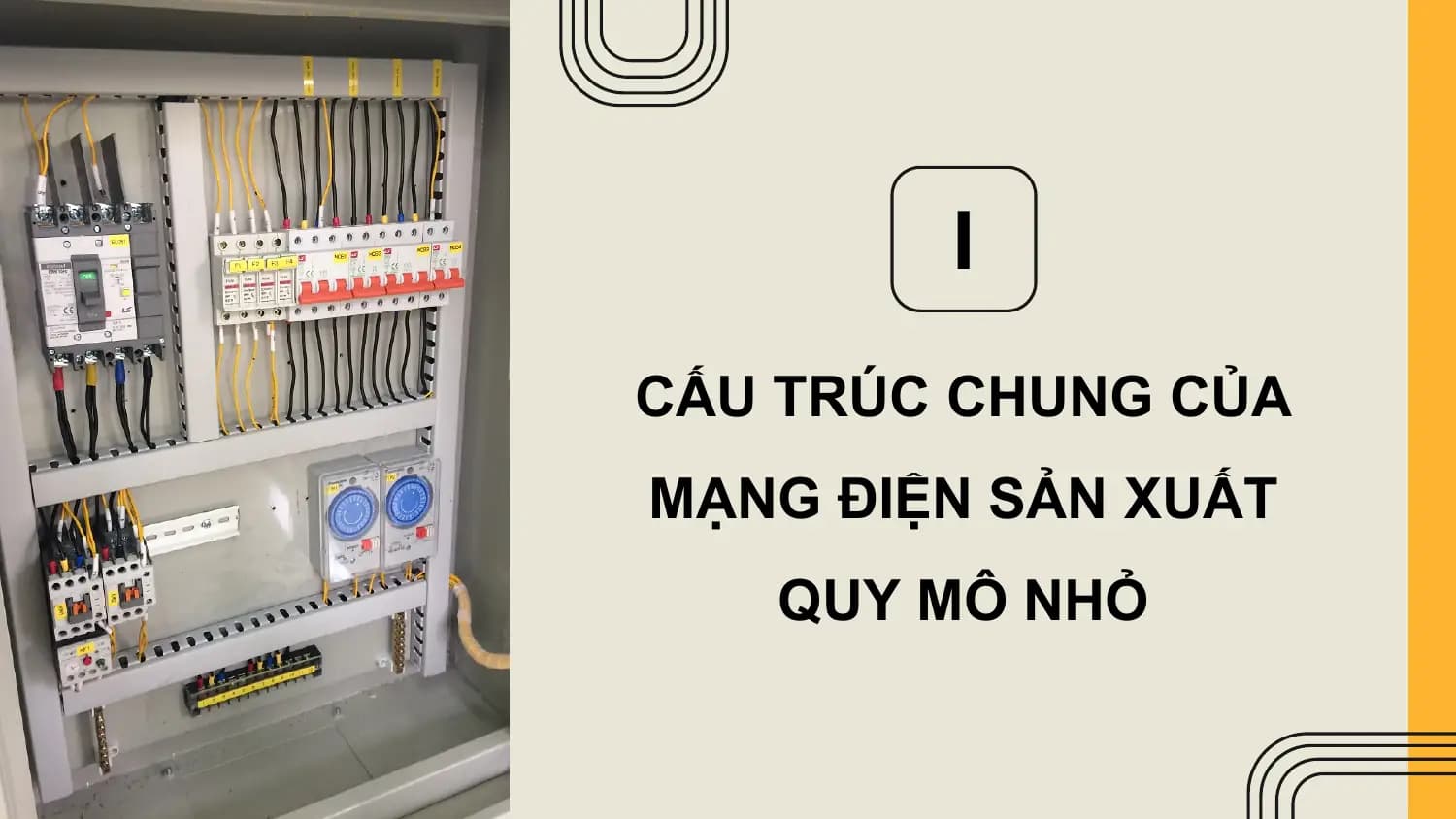

I CẤU TRÚC CHUNG CỦA MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ
7. Slide nội dung
• 1 điểm
1. Mạng điện sản xuất quy mô nhỏ Đọc mục I.1 SGK và tìm hiểu về mạng điện sản xuất quy mô nhỏ, chỉ rõ những nội dung sau: Mạng điện sản xuất quy mô nhỏ. Tải của mạng điện sản xuất quy mô nhỏ. Các đặc điểm của mạng điện sản xuất quy mô nhỏ.
8. Slide nội dung
• 1 điểm

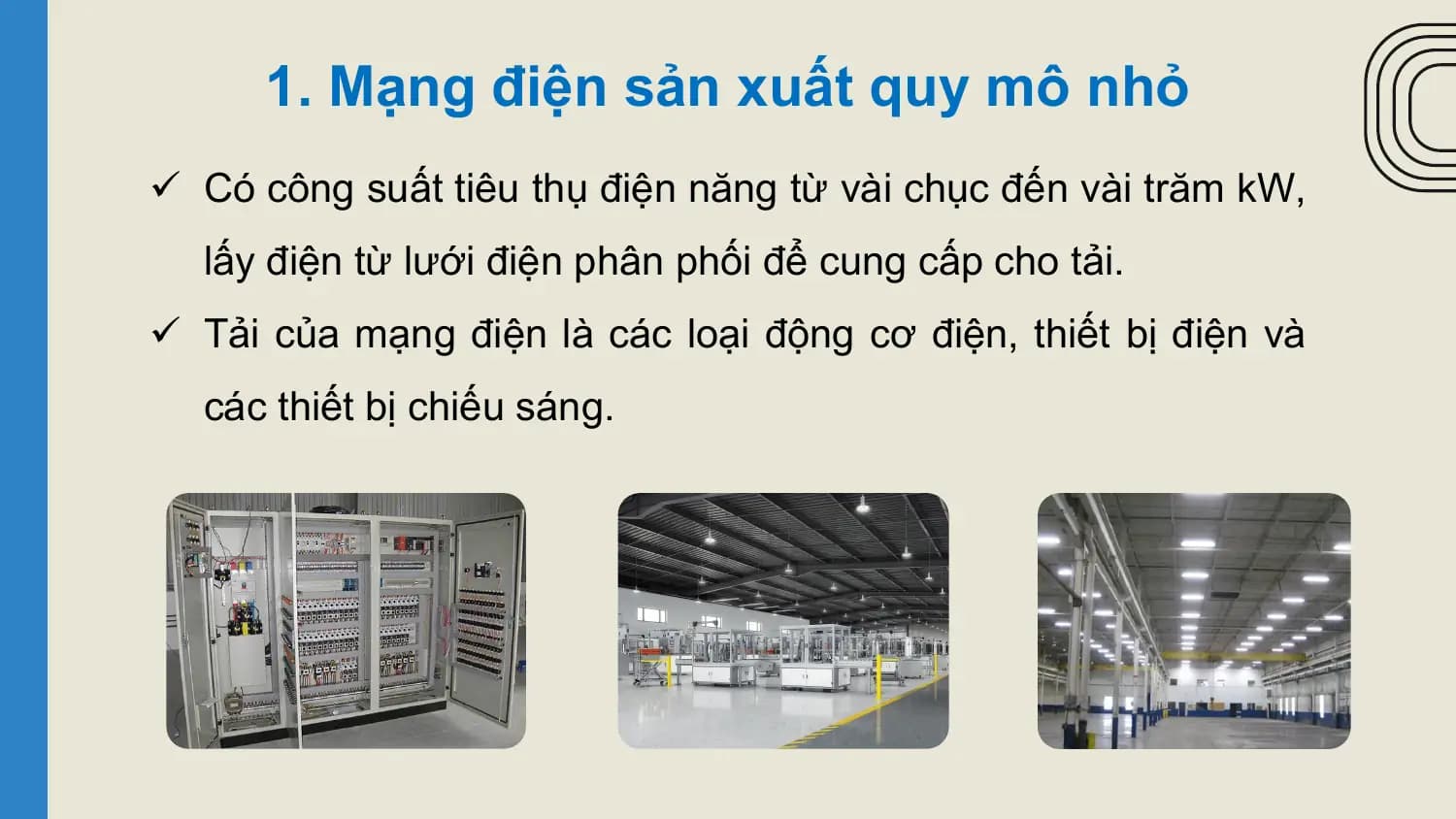

1. Mạng điện sản xuất quy mô nhỏ ü Có công suất tiêu thụ điện năng từ vài chục đến vài trăm kW, lấy điện từ lưới điện phân phối để cung cấp cho tải. ü Tải của mạng điện là các loại động cơ điện, thiết bị điện và các thiết bị chiếu sáng.
9. Slide nội dung
• 1 điểm

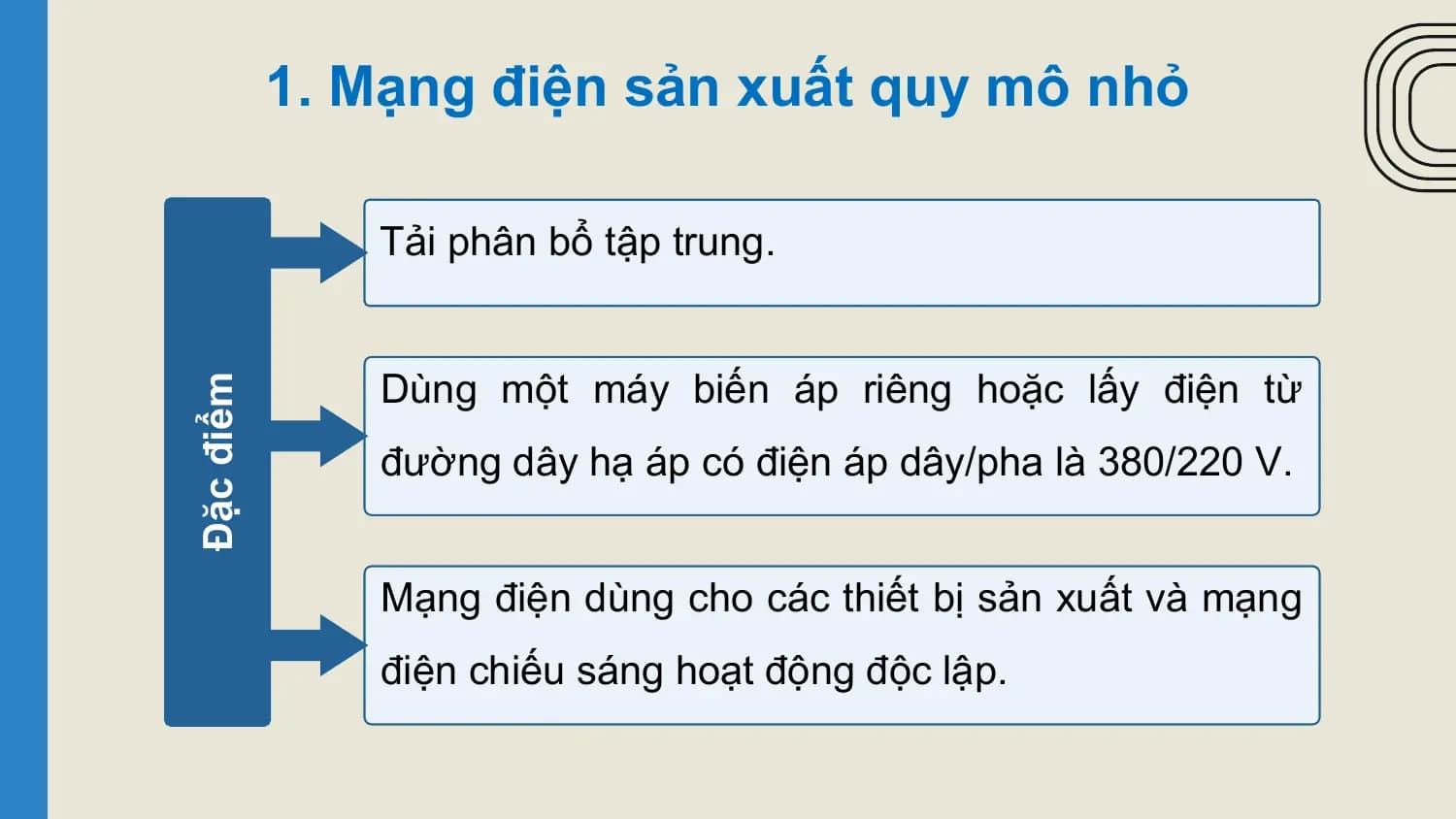

1. Mạng điện sản xuất quy mô nhỏ Tải phân bổ tập trung. Dùng một máy biến áp riêng hoặc lấy điện từ Đặc điểm đường dây hạ áp có điện áp dây/pha là 380/220 V. Mạng điện dùng cho các thiết bị sản xuất và mạng điện chiếu sáng hoạt động độc lập.
10. Slide nội dung
• 1 điểm

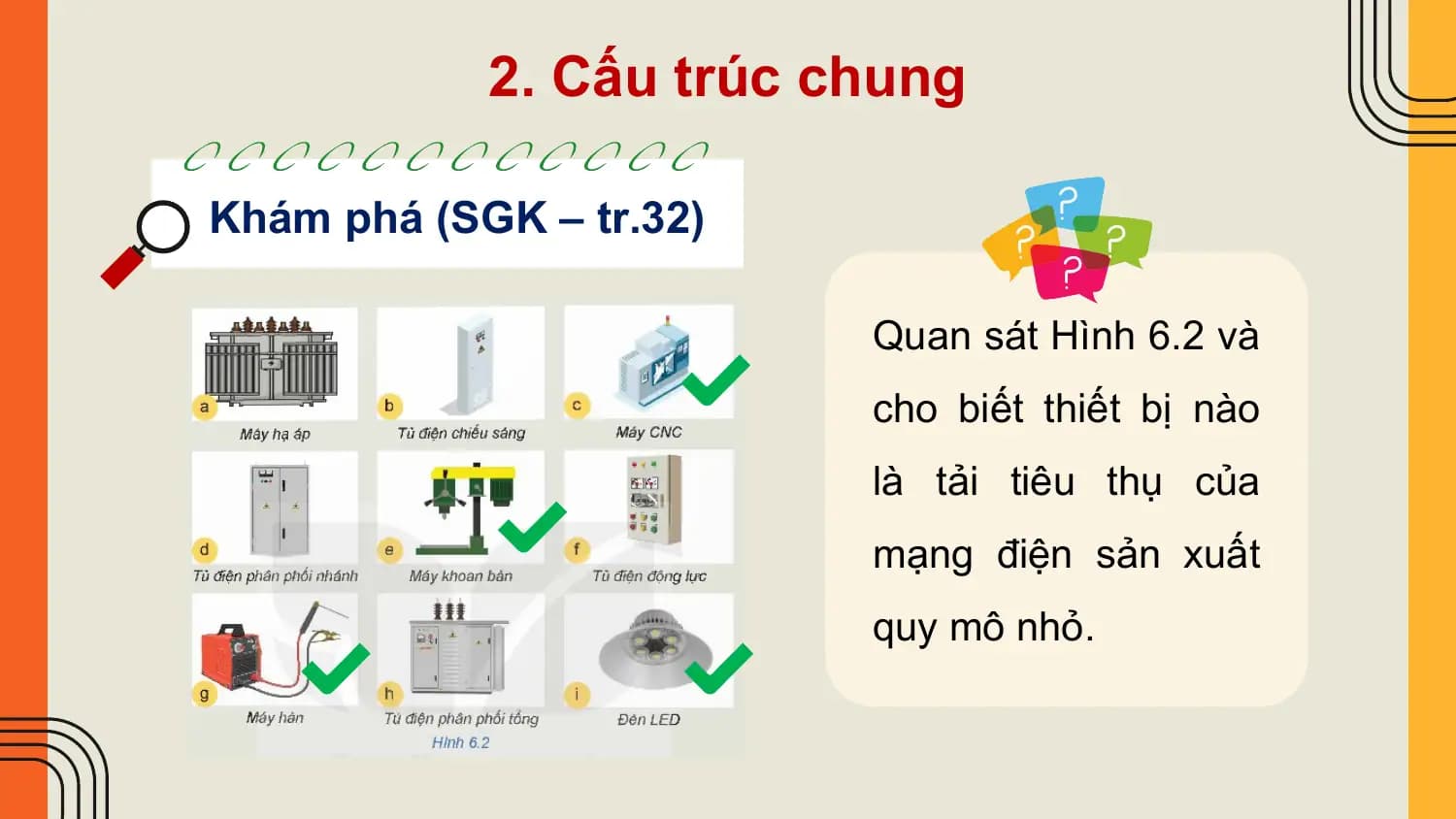

2. Cấu trúc chung Khám phá (SGK – tr.32) Quan sát Hình 6.2 và cho biết thiết bị nào là tải tiêu thụ của mạng điện sản xuất quy mô nhỏ.
11. Slide nội dung
• 1 điểm

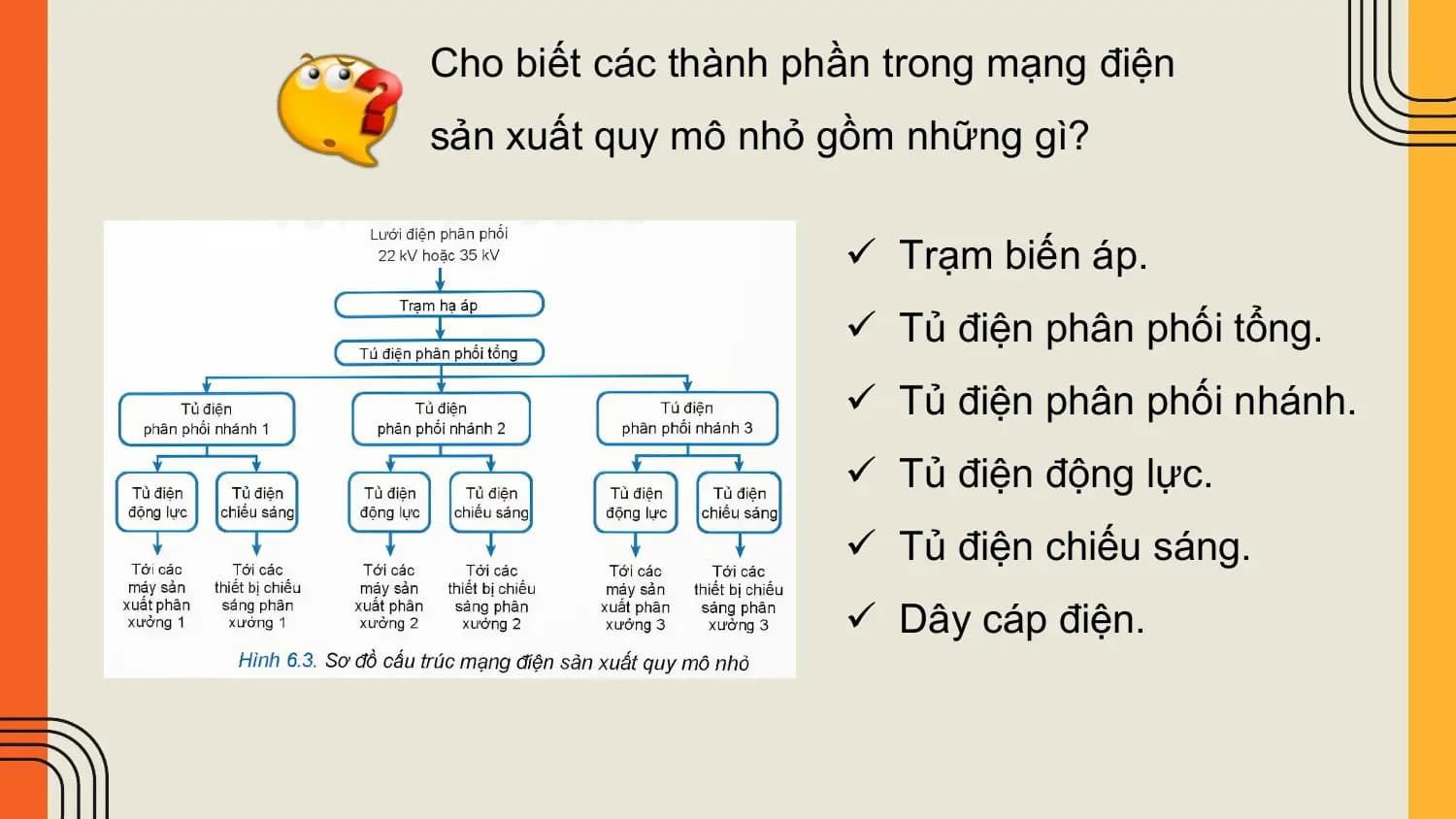

Cho biết các thành phần trong mạng điện sản xuất quy mô nhỏ gồm những gì? ü Trạm biến áp. ü Tủ điện phân phối tổng. ü Tủ điện phân phối nhánh. ü Tủ điện động lực. ü Tủ điện chiếu sáng. ü Dây cáp điện.
12. Slide nội dung
• 1 điểm

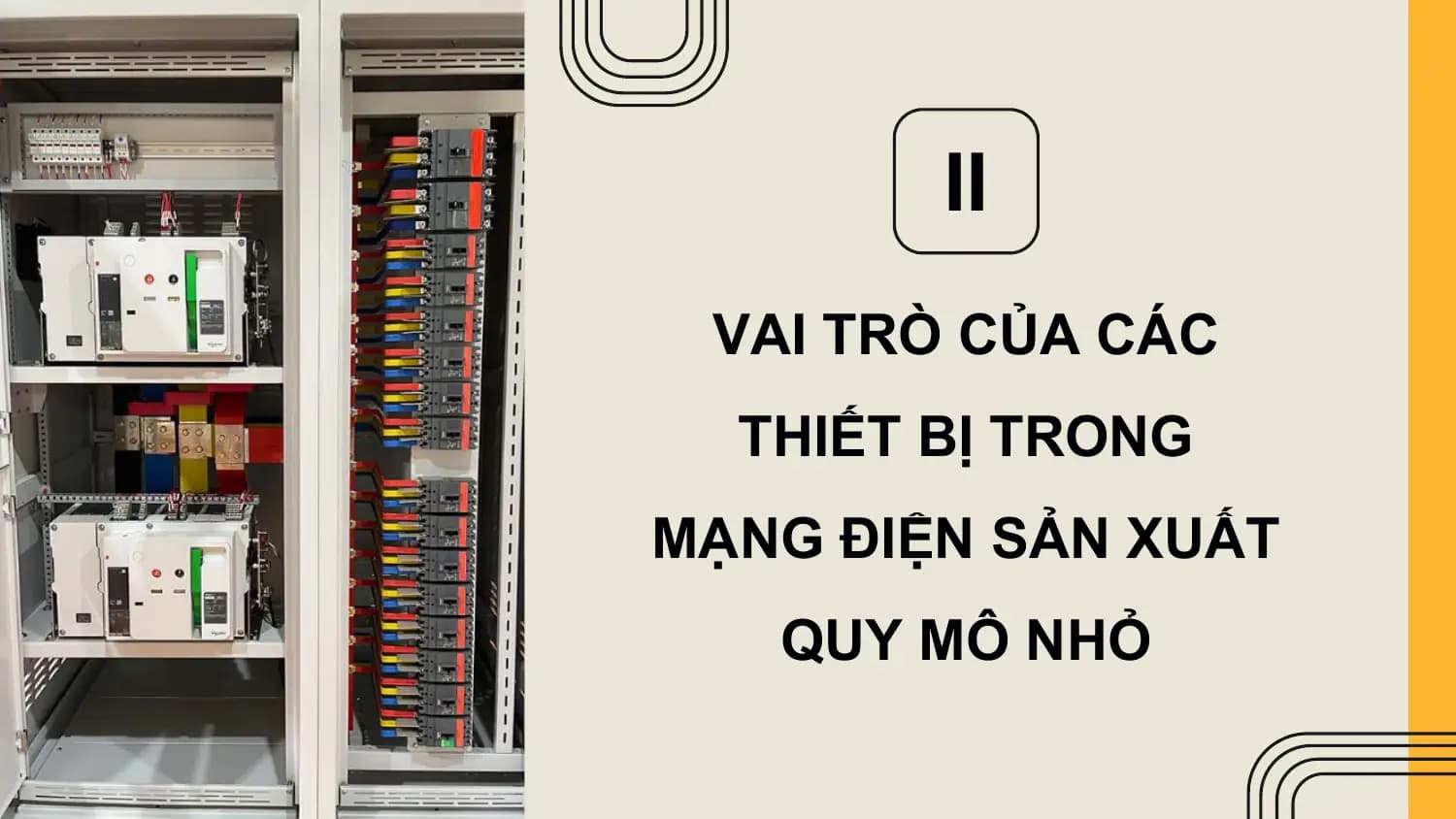

II VAI TRÒ CỦA CÁC THIẾT BỊ TRONG MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ
13. Slide nội dung
• 1 điểm

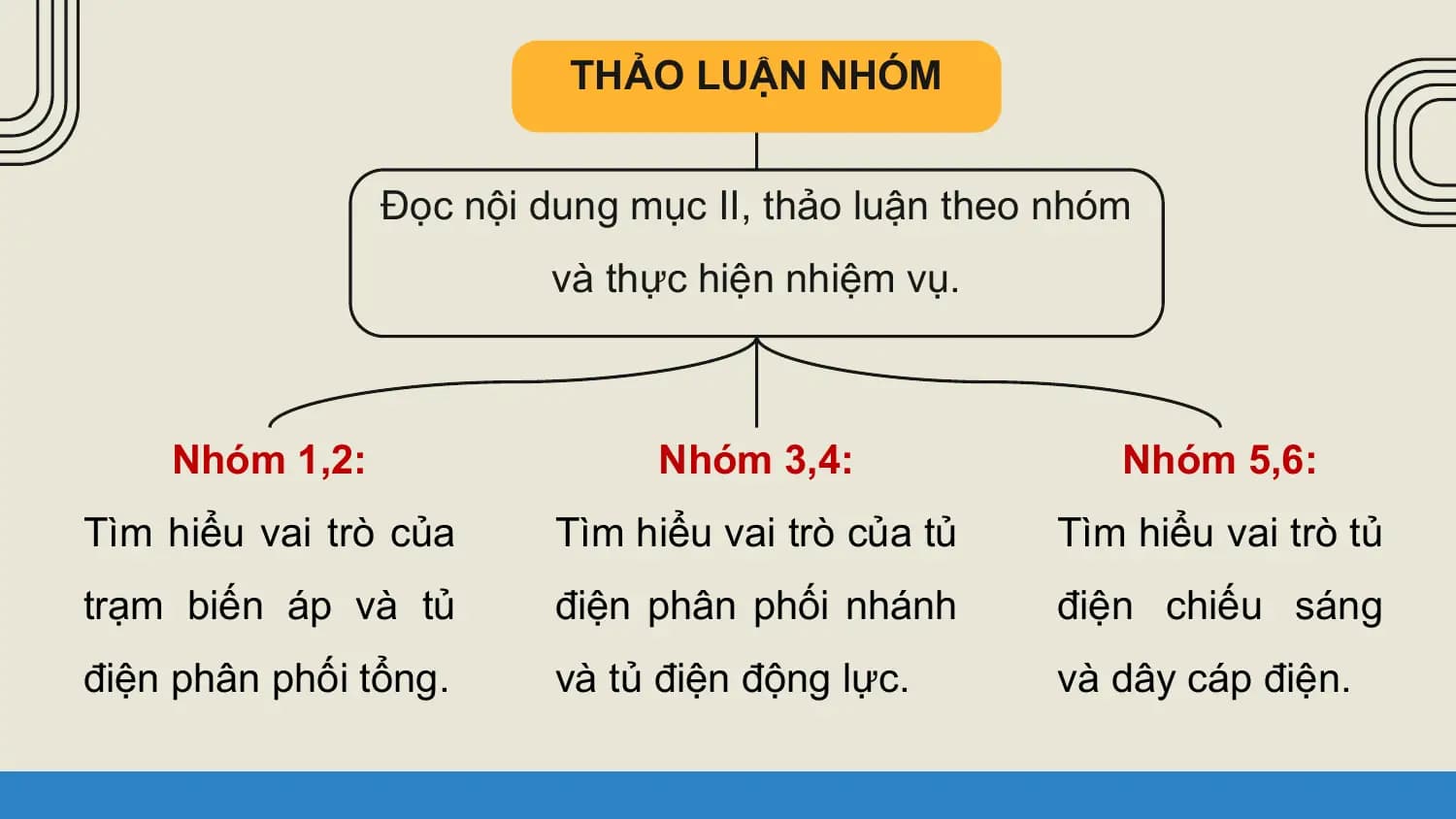

THẢO LUẬN NHÓM Đọc nội dung mục II, thảo luận theo nhóm và thực hiện nhiệm vụ. Nhóm 1,2: Nhóm 3,4: Nhóm 5,6: Tìm hiểu vai trò của Tìm hiểu vai trò của tủ Tìm hiểu vai trò tủ trạm biến áp và tủ điện phân phối nhánh điện chiếu sáng điện phân phối tổng. và tủ điện động lực. và dây cáp điện.
14. Slide nội dung
• 1 điểm

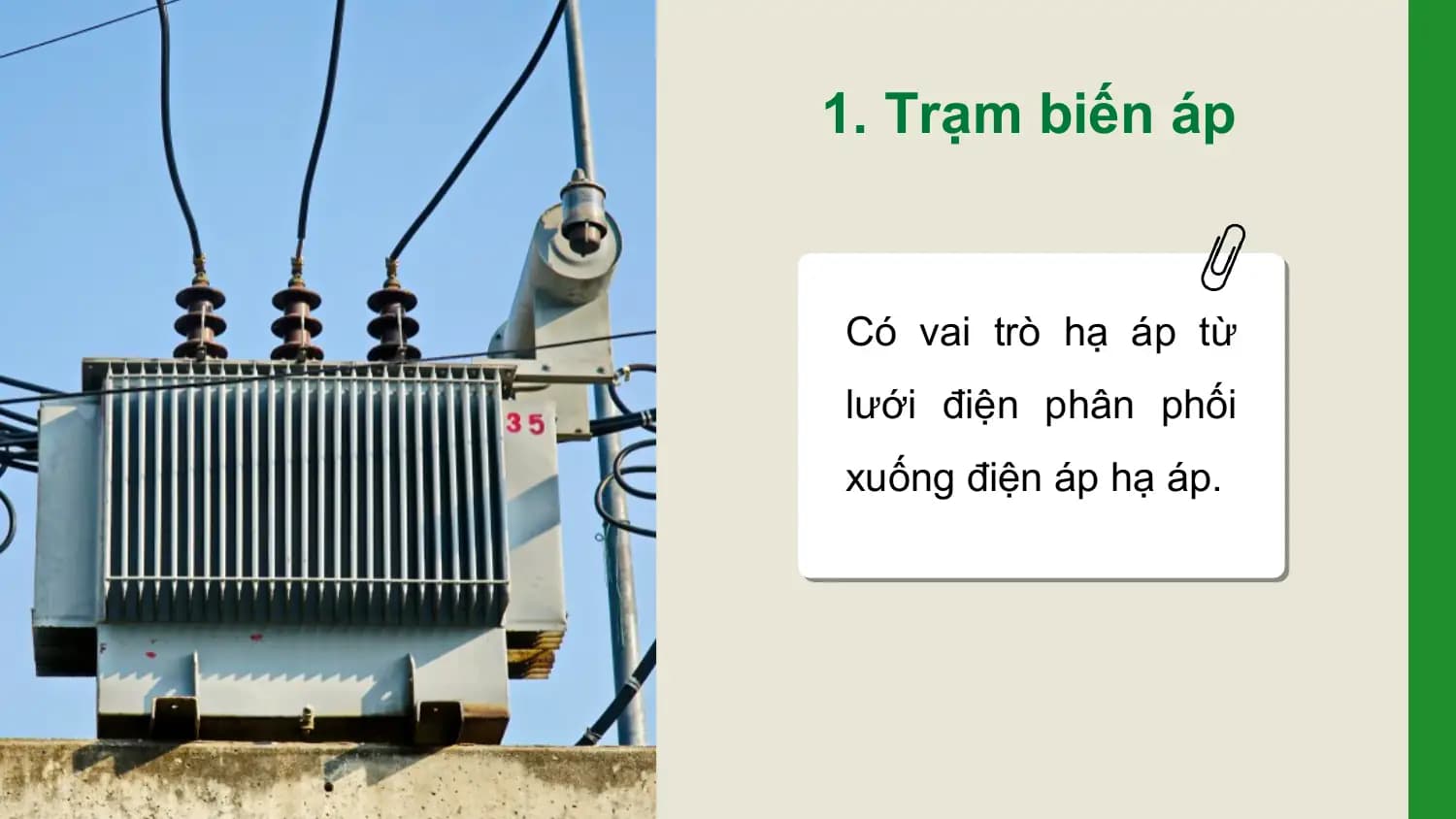

1. Trạm biến áp Có vai trò hạ áp từ lưới điện phân phối xuống điện áp hạ áp.
15. Slide nội dung
• 1 điểm

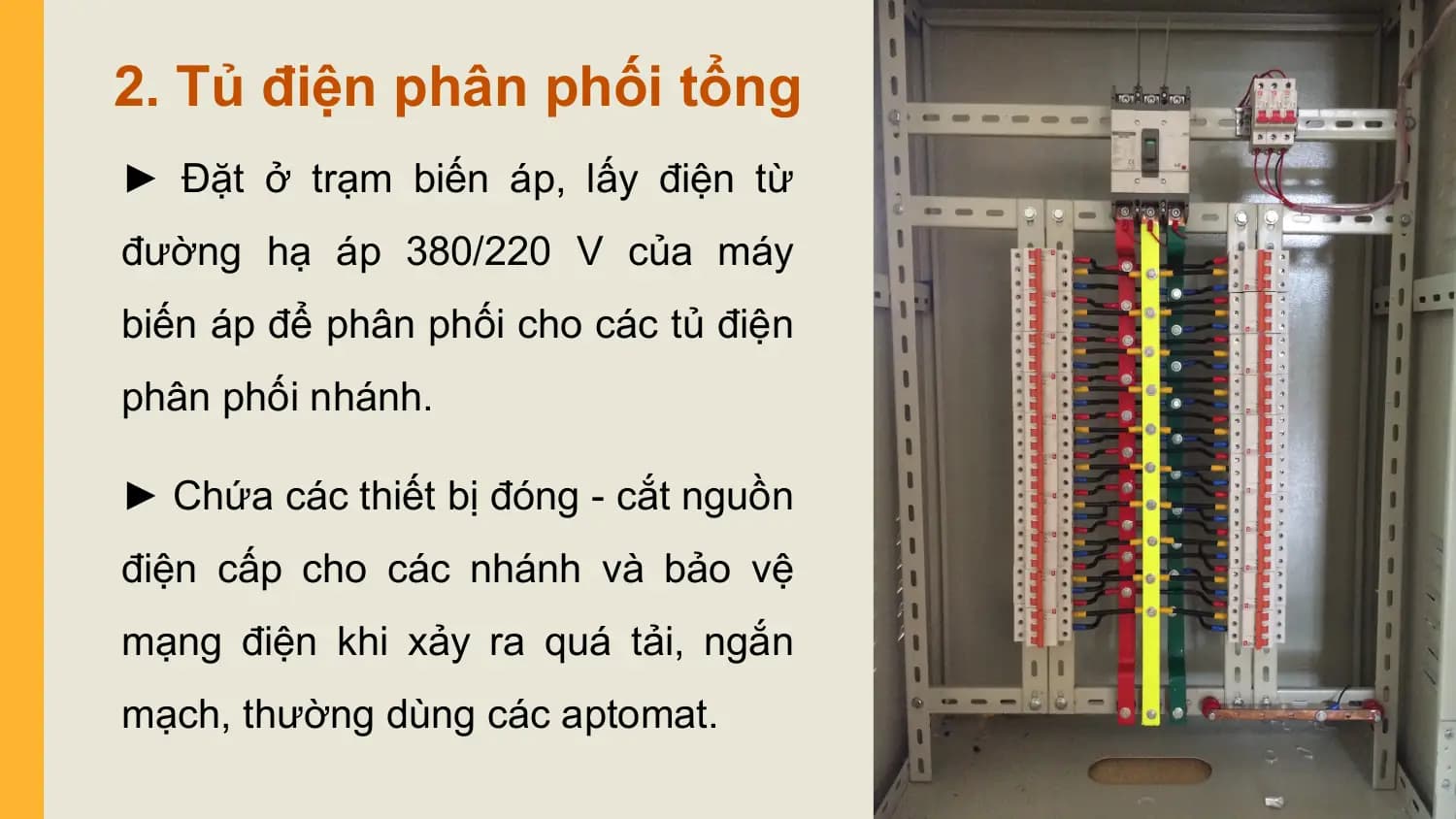

2. Tủ điện phân phối tổng ► Đặt ở trạm biến áp, lấy điện từ đường hạ áp 380/220 V của máy biến áp để phân phối cho các tủ điện phân phối nhánh. ► Chứa các thiết bị đóng - cắt nguồn điện cấp cho các nhánh và bảo vệ mạng điện khi xảy ra quá tải, ngắn mạch, thường dùng các aptomat.
16. Slide nội dung
• 1 điểm

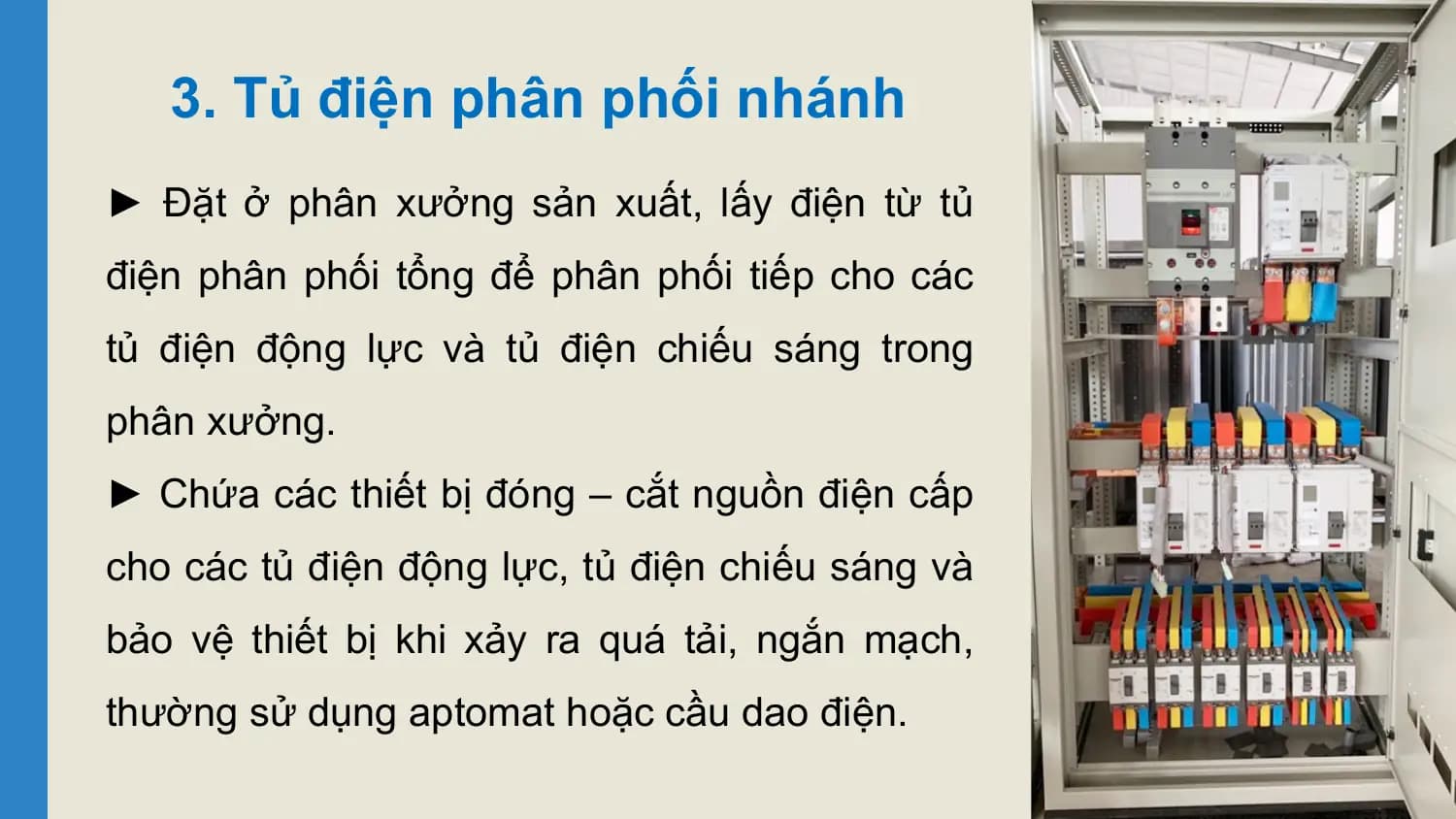

3. Tủ điện phân phối nhánh ► Đặt ở phân xưởng sản xuất, lấy điện từ tủ điện phân phối tổng để phân phối tiếp cho các tủ điện động lực và tủ điện chiếu sáng trong phân xưởng. ► Chứa các thiết bị đóng – cắt nguồn điện cấp cho các tủ điện động lực, tủ điện chiếu sáng và bảo vệ thiết bị khi xảy ra quá tải, ngắn mạch, thường sử dụng aptomat hoặc cầu dao điện.
17. Slide nội dung
• 1 điểm

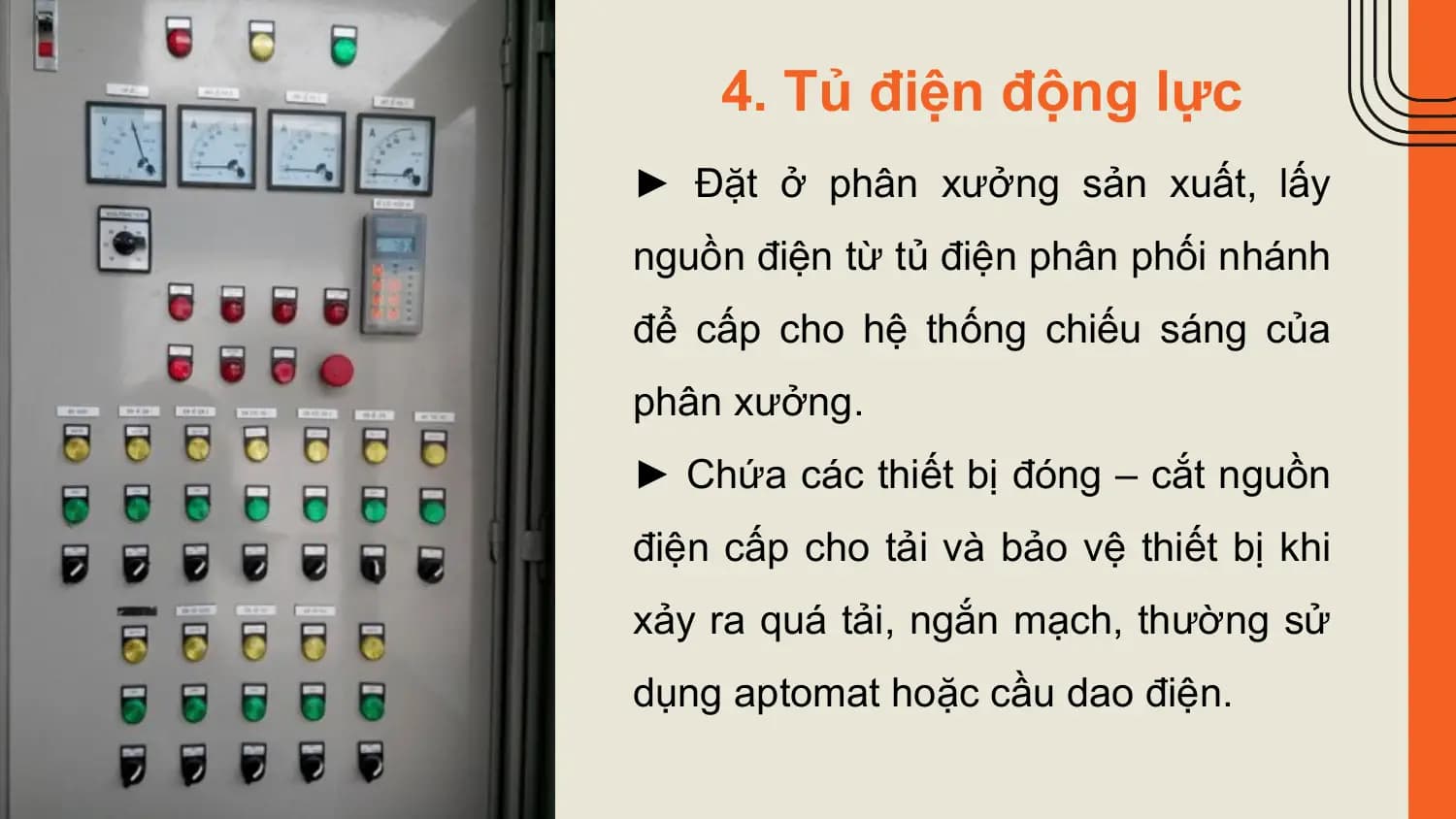

4. Tủ điện động lực ► Đặt ở phân xưởng sản xuất, lấy nguồn điện từ tủ điện phân phối nhánh để cấp cho hệ thống chiếu sáng của phân xưởng. ► Chứa các thiết bị đóng – cắt nguồn điện cấp cho tải và bảo vệ thiết bị khi xảy ra quá tải, ngắn mạch, thường sử dụng aptomat hoặc cầu dao điện.
18. Slide nội dung
• 1 điểm

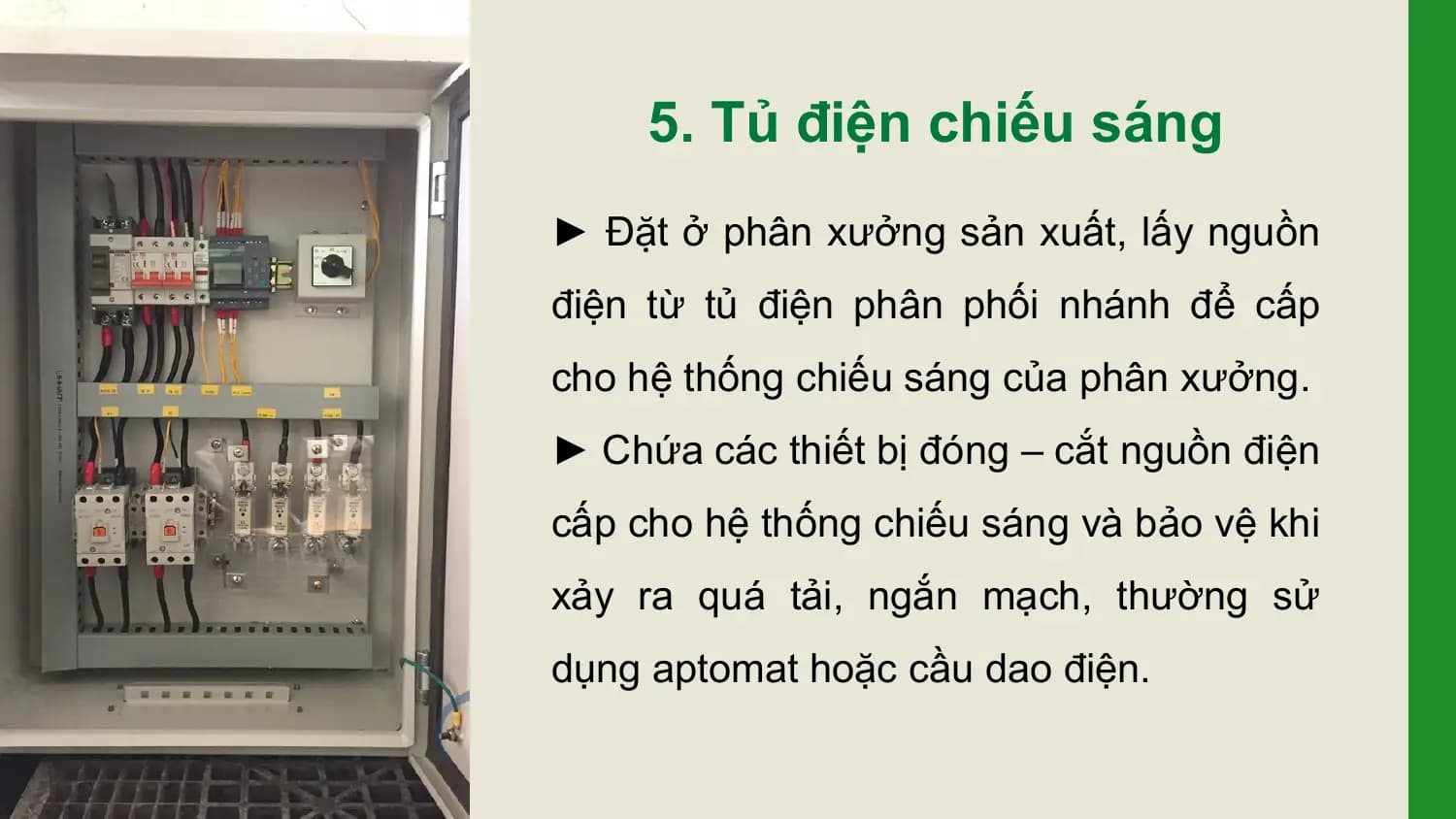

5. Tủ điện chiếu sáng ► Đặt ở phân xưởng sản xuất, lấy nguồn điện từ tủ điện phân phối nhánh để cấp cho hệ thống chiếu sáng của phân xưởng. ► Chứa các thiết bị đóng – cắt nguồn điện cấp cho hệ thống chiếu sáng và bảo vệ khi xảy ra quá tải, ngắn mạch, thường sử dụng aptomat hoặc cầu dao điện.
19. Slide nội dung
• 1 điểm

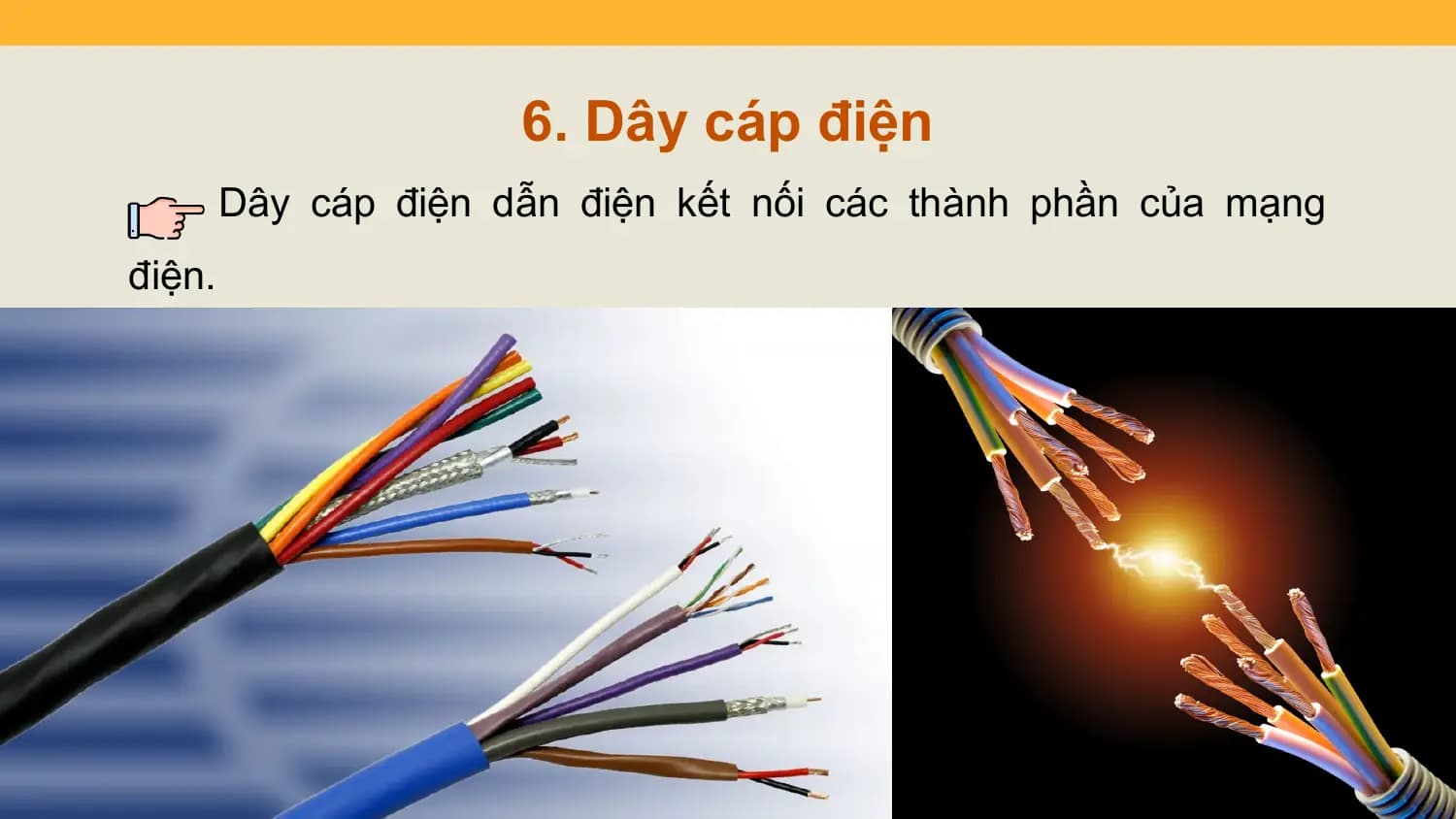

6. Dây cáp điện Dây cáp điện dẫn điện kết nối các thành phần của mạng điện.
20. Slide nội dung
• 1 điểm
LUYỆN TẬP Nhiệm vụ 1: Trò chơi trắc nghiệm 1 2 3 4 5 6 7
21. Slide nội dung
• 1 điểm
Câu 1: Tủ điện chiếu sáng được đặt ở đâu? A. Phân xưởng sản xuất. B. Trạm biến áp. C. Lưới điện phân phối. D. Máy biến áp.
22. Slide nội dung
• 1 điểm
Câu 2: Vai trò của trạm biến áp là gì? A. Hạ áp từ lưới điện phân phối B. Hạ áp từ tủ điện phân phối xuống điện áp hạ áp. tổng xuống điện áp hạ áp. C. Hạ áp từ tủ điện động lực D. Hạ áp từ dây cáp điện xuống xuống điện áp hạ áp. điện áp hạ áp.
23. Slide nội dung
• 1 điểm
Câu 3: Đâu KHÔNG phải đặc điểm của mạng điện sản xuất quy mô nhỏ? B. Mạng điện dùng cho các A. Tải phân bố tập trung. thiết bị sản xuất. C. Lấy điện từ đường dây D. Dùng một máy biến áp riêng. cao áp.
24. Slide nội dung
• 1 điểm
Câu 4: Mạng điện sản xuất quy mô nhỏ là mạng điện có công suất tiêu thụ điện năng trong khoảng A. vài chục nghìn kW. B. vài chục đến vài trăm kW. C. vài trăm đến vài nghìn kW. D. vài chục đến vài nghìn kW.
25. Slide nội dung
• 1 điểm
Câu 5: Tải của mạng điện sản xuất quy mô nhỏ KHÔNG bao gồm A. động cơ điện. B. thiết bị điện. C. thiết bị chiếu sáng. D. máy biến áp.
26. Slide nội dung
• 1 điểm
Câu 6: Thiết bị nào là tải tiêu thụ của mạng điện sản xuất? A. Tủ điện động lực. B. Máy CNC. C. Máy hạ áp. D. Tủ điện phân phối nhánh.
27. Slide nội dung
• 1 điểm
Câu 7: Lưới điện phân phối thường có giá trị công suất là bao nhiêu? A. 35 kV. B. 380 V. C. 220 V. D. 110 V.
28. Slide nội dung
• 1 điểm
Nhiệm vụ 2: trả lời câu hỏi Luyện tập (SGK – tr.33) 1. Quan sát hình 6.2 và sắp xếp các thiết bị theo trật tự thích hợp để tạo thành một mạng điện sản xuất quy mô nhỏ có cấu trúc như Hình 6.3. 2. Vẽ sơ đồ mạng điện sản xuất quy mô nhỏ có 3 phân xưởng trong đó phân xưởng 1 có 2 tủ điện động lực, 1 tủ điện chiếu sáng; phân xưởng 2 có 3 tủ điện động lực, 2 tủ điện chiếu sáng; phân xưởng 3 có 1 tủ điện động lực, 1 tủ điện chiếu sáng.
29. Slide nội dung
• 1 điểm
VẬN DỤNG Trong thực tế, người ta đóng điện cho sản xuất lần lượt từ nguồn đến tải, tức là từ tủ điện phân phối tổng, tủ điện phân phối nhánh, tủ điện động lực và tủ điện chiếu sáng. Quy trình cắt điện thực hiện theo chiều ngược lại. Em hãy cho biết lí do tại sao? Do hiện tượng hồ quang điện: không nên cắt điện đột ngột mà phải thực hiện đúng quy trình.
30. Slide nội dung
• 1 điểm
HƯỚNG DẪN VỀ NHÀ 1 Xem lại kiến thức đã học ở Bài 6. 2 Hoàn thành nội dung Vận dụng. Xem trước nội dung Bài 7: Mạng 3 điện hạ áp dùng trong sinh hoạt.
31. Slide nội dung
• 1 điểm
CẢM ƠN CẢ LỚP ĐÃ CHÚ Ý LẮNG NGHE, HẸN GẶP LẠI!
