CHÀO MỪNG CÁC EM ĐẾN VỚI BÀI HỌC NGÀY HÔM NAY!
2. Slide nội dung
• 1 điểm
KHỞI ĐỘNG Quan sát Hình 8.1 và phân loại các thiết bị điện theo chức năng của chúng. Vậy các thiết bị đó nằm ở đâu trong hệ thống điện?
3. Slide nội dung
• 1 điểm

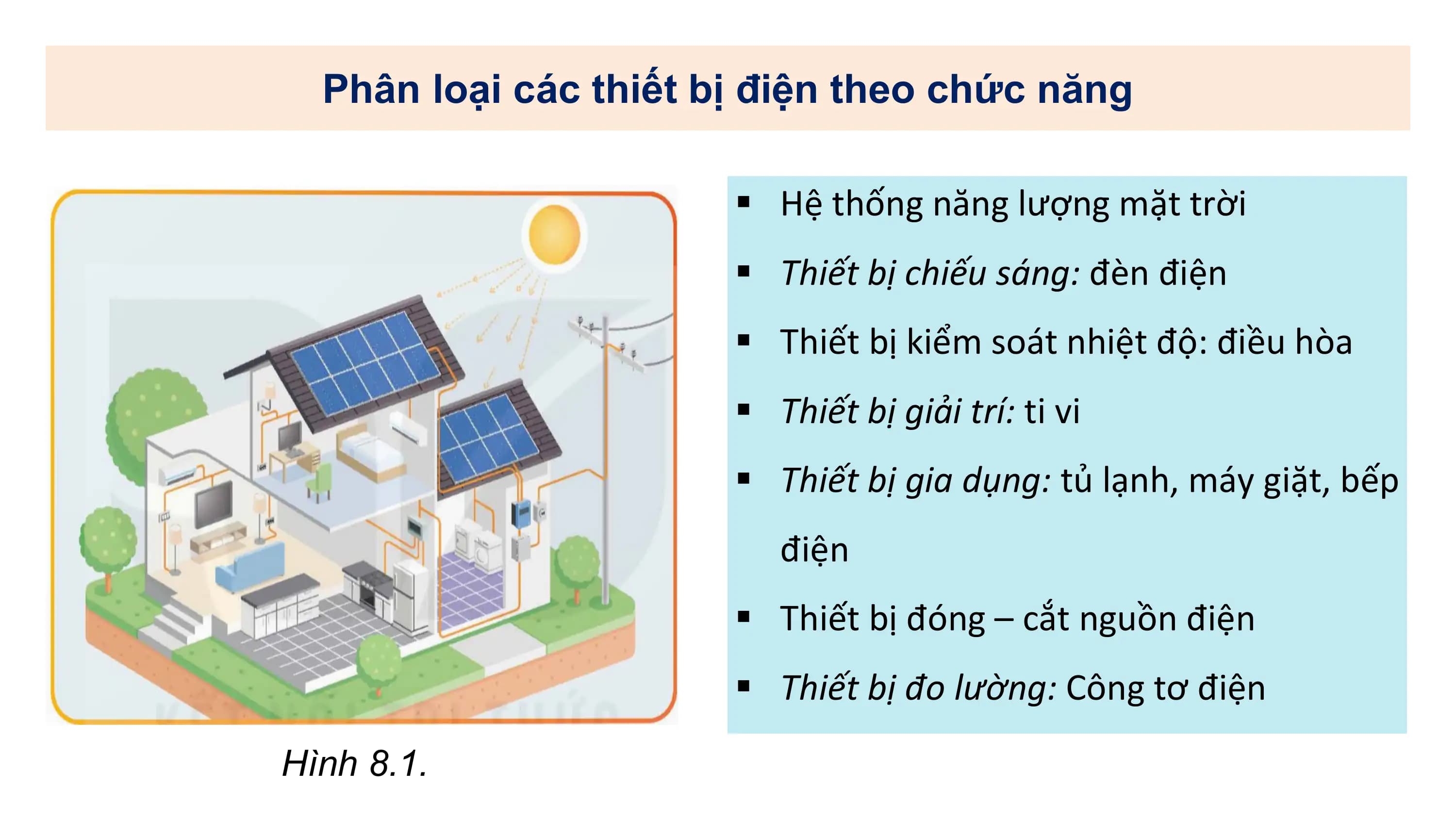

Phân loại các thiết bị điện theo chức năng § Hệ thống năng lượng mặt trời § Thiết bị chiếu sáng: đèn điện § Thiết bị kiểm soát nhiệt độ: điều hòa § Thiết bị giải trí: ti vi § Thiết bị gia dụng: tủ lạnh, máy giặt, bếp điện § Thiết bị đóng – cắt nguồn điện § Thiết bị đo lường: Công tơ điện Hình 8.1.
4. Slide nội dung
• 1 điểm
CHƯƠNG III: HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH BÀI 8. HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH
5. Slide nội dung
• 1 điểm
NỘI DUNG BÀI HỌC Cấu trúc của hệ thống điện I trong gia đình Sơ đồ hệ thống điện trong II gia đình
6. Slide nội dung
• 1 điểm
PHẦN I. CẤU TRÚC CỦA HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH
7. Slide nội dung
• 1 điểm

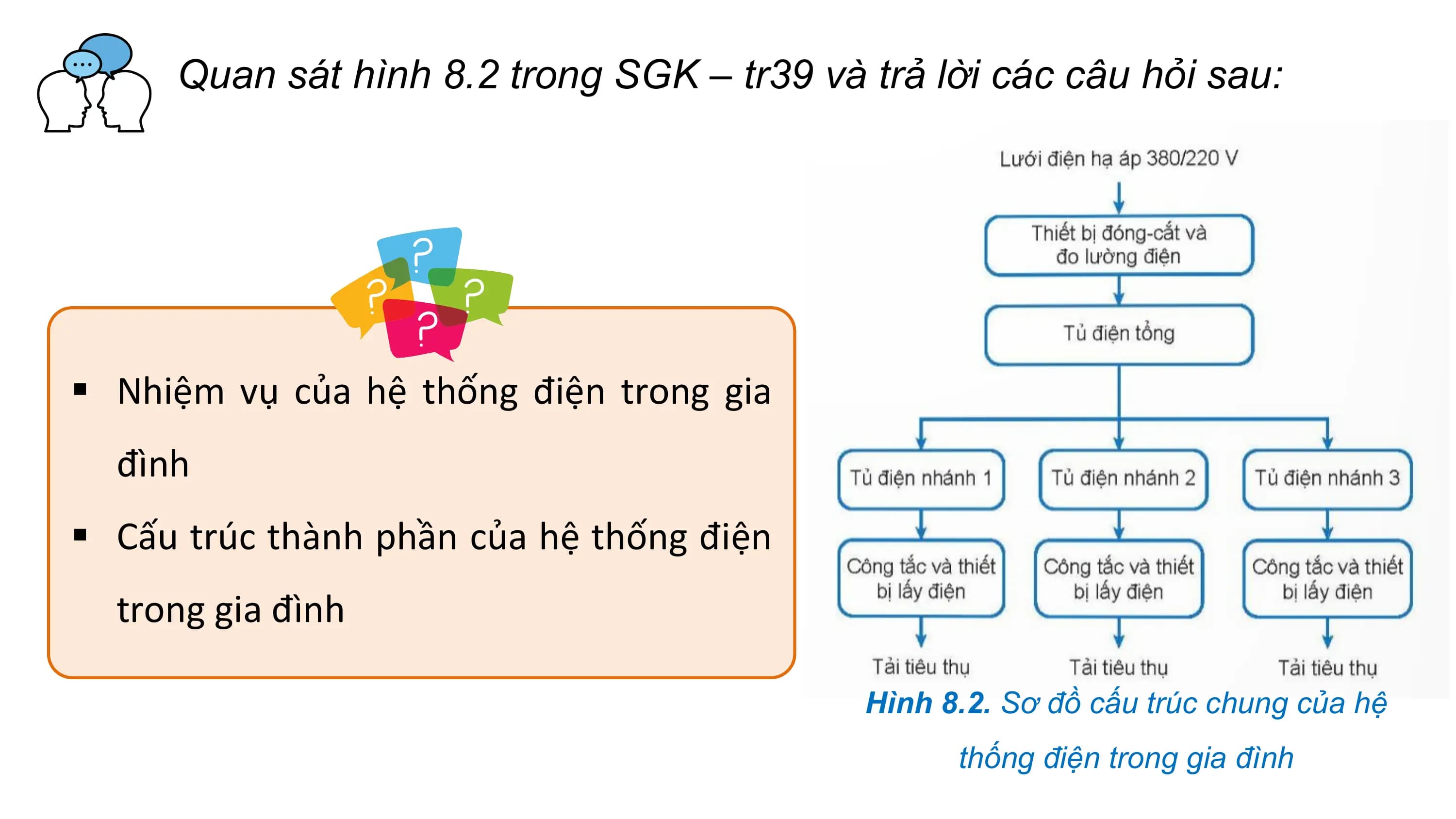

Quan sát hình 8.2 trong SGK – tr39 và trả lời các câu hỏi sau: § Nhiệm vụ của hệ thống điện trong gia đình § Cấu trúc thành phần của hệ thống điện trong gia đình Hình 8.2. Sơ đồ cấu trúc chung của hệ thống điện trong gia đình
8. Slide nội dung
• 1 điểm

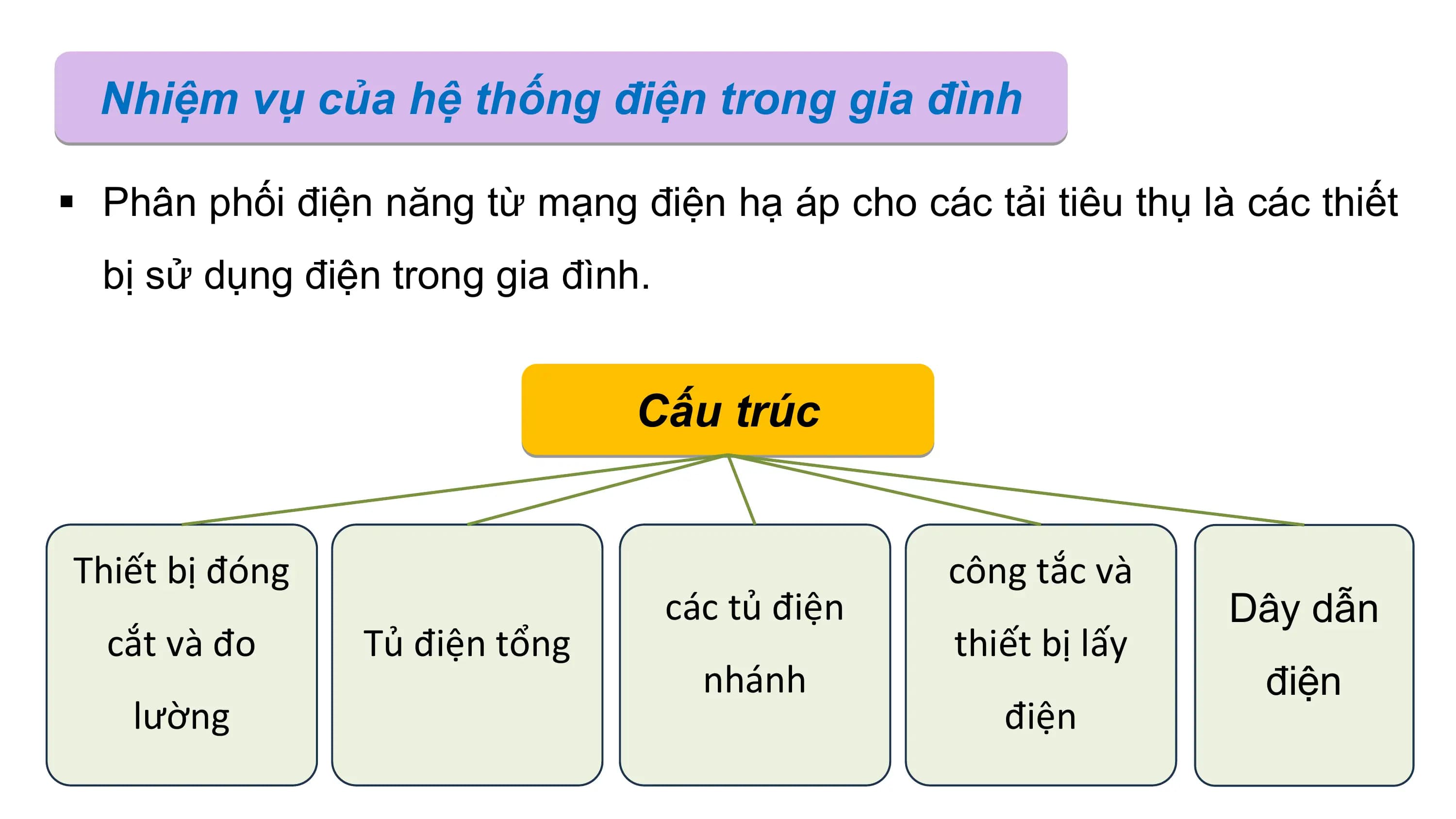

Nhiệm vụ của hệ thống điện trong gia đình § Phân phối điện năng từ mạng điện hạ áp cho các tải tiêu thụ là các thiết bị sử dụng điện trong gia đình. Cấu trúc Thiết bị đóng công tắc và các tủ điện Dây dẫn cắt và đo Tủ điện tổng thiết bị lấy nhánh điện lường điện
9. Slide nội dung
• 1 điểm

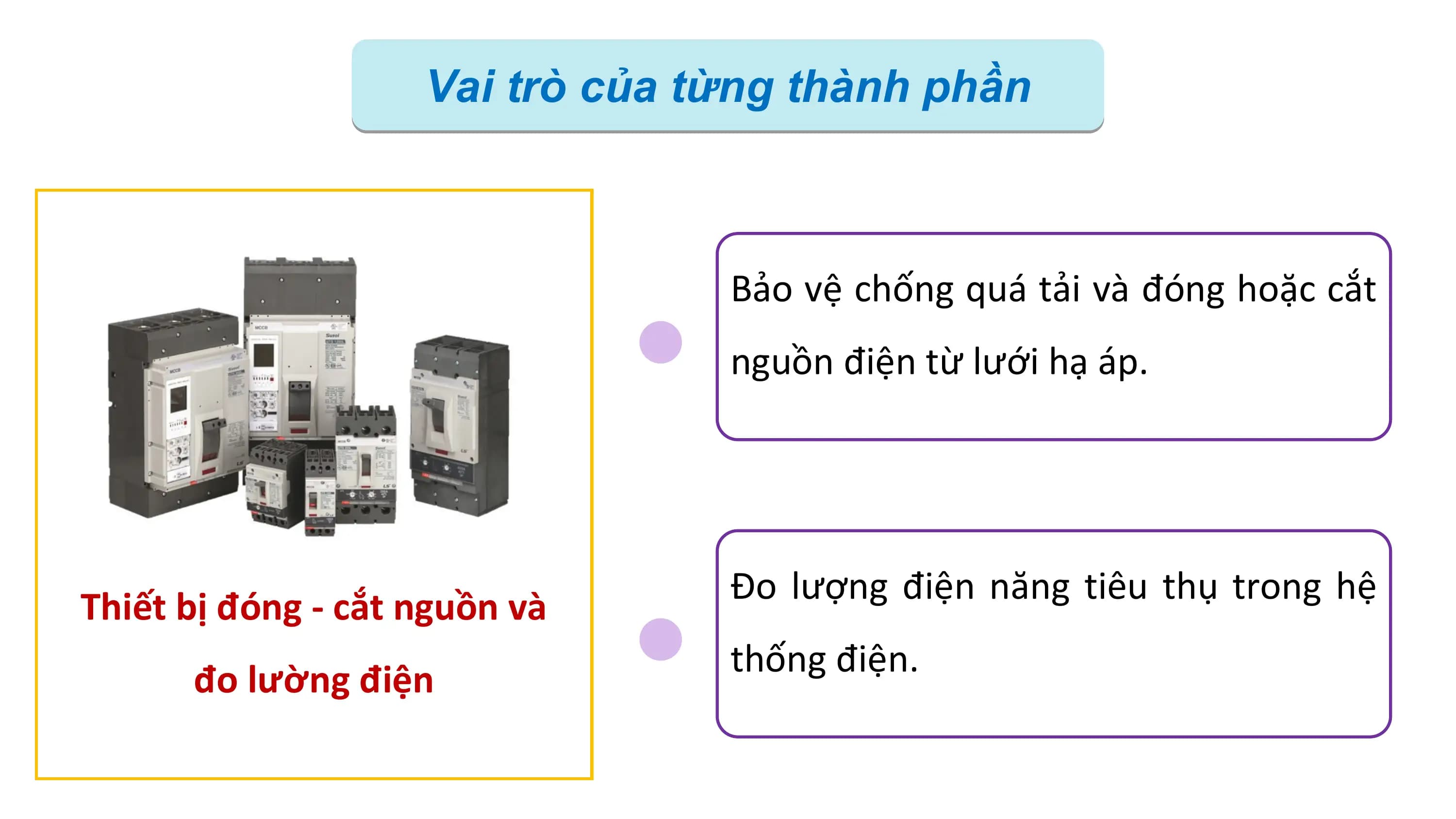

Vai trò của từng thành phần Bảo vệ chống quá tải và đóng hoặc cắt nguồn điện từ lưới hạ áp. Đo lượng điện năng tiêu thụ trong hệ Thiết bị đóng - cắt nguồn và thống điện. đo lường điện
10. Slide nội dung
• 1 điểm

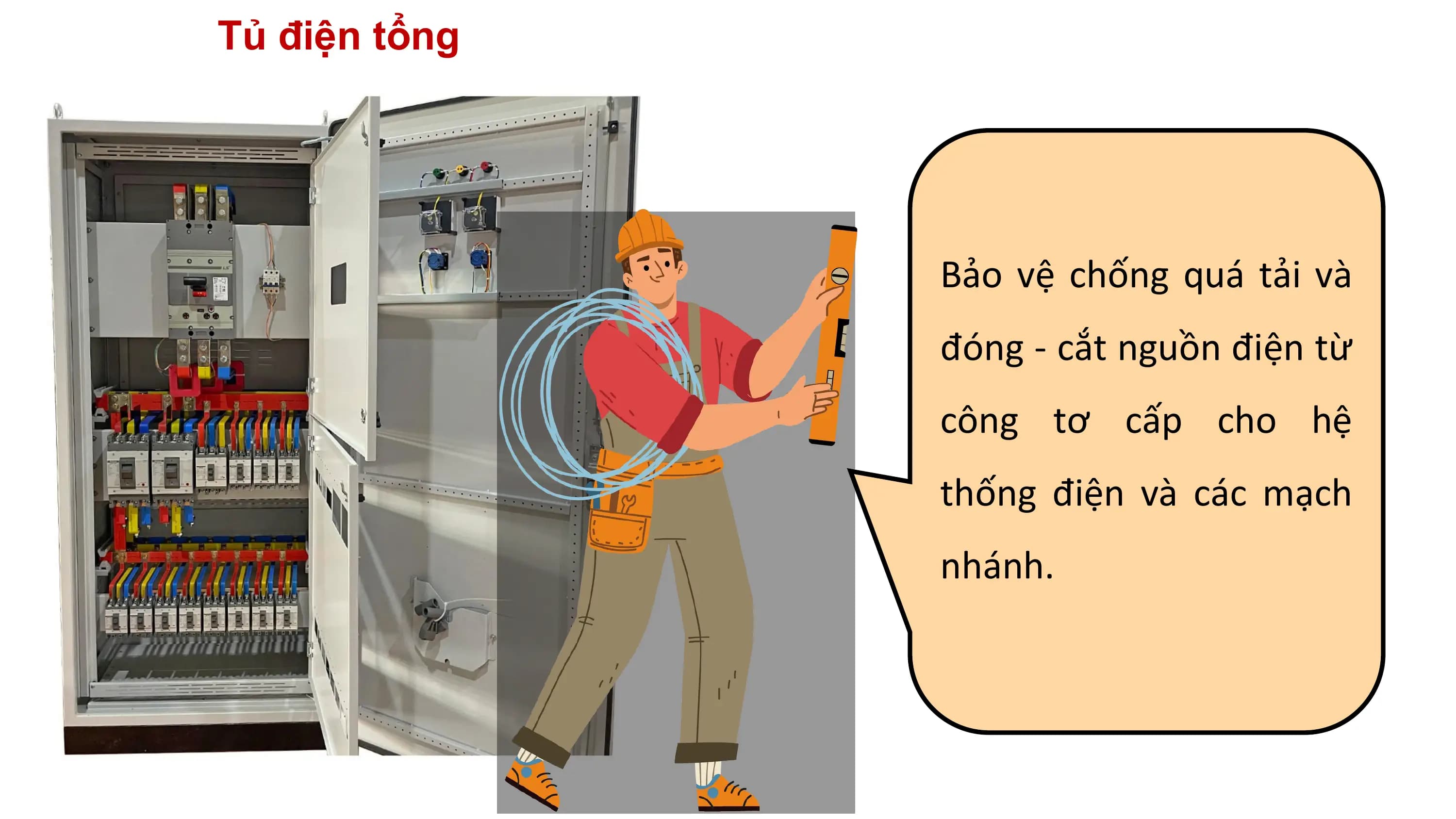

Tủ điện tổng Bảo vệ chống quá tải và đóng - cắt nguồn điện từ công tơ cấp cho hệ thống điện và các mạch nhánh.
11. Slide nội dung
• 1 điểm

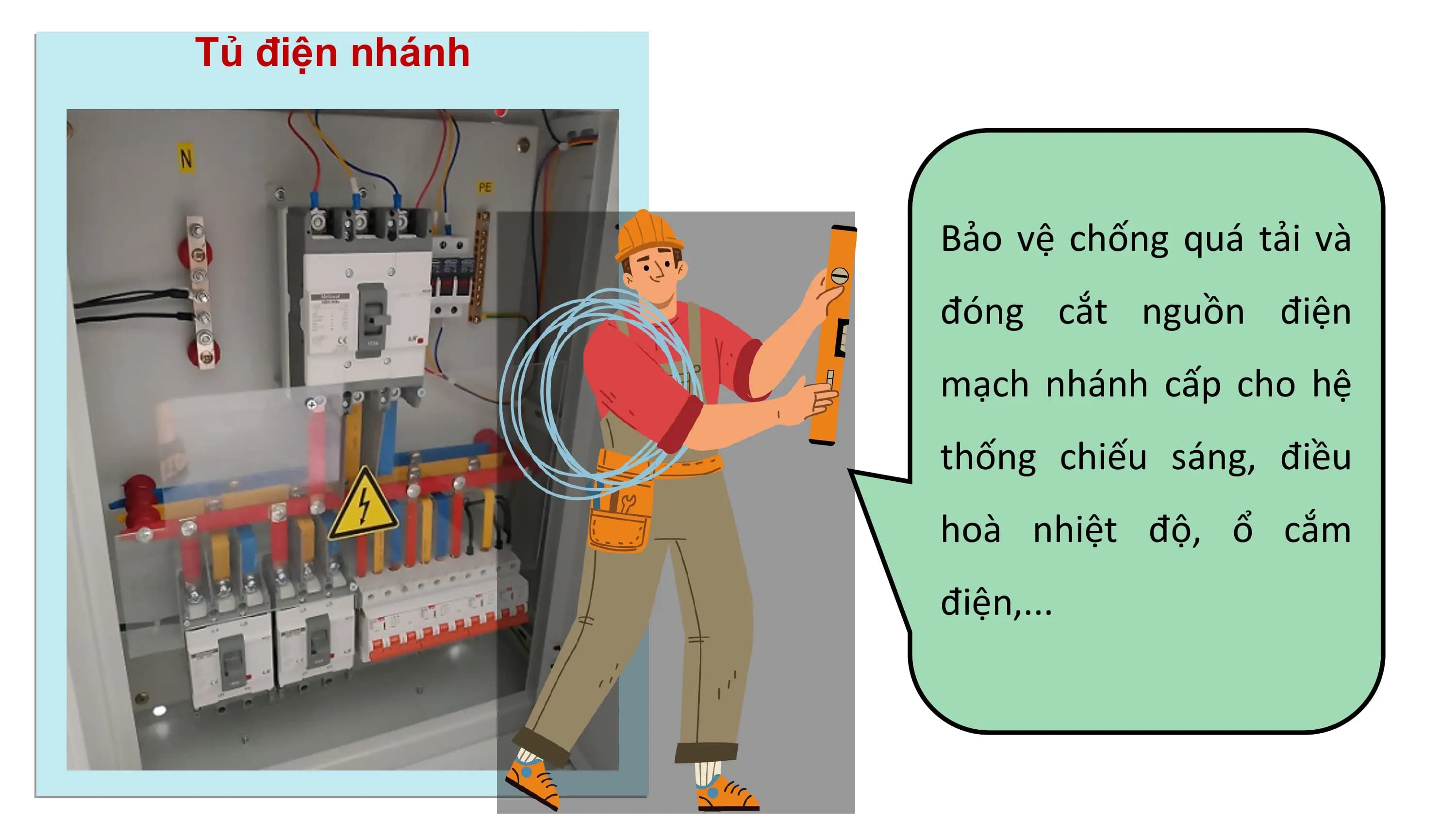

Tủ điện nhánh Bảo vệ chống quá tải và đóng cắt nguồn điện mạch nhánh cấp cho hệ thống chiếu sáng, điều hoà nhiệt độ, ổ cắm điện,...
12. Slide nội dung
• 1 điểm

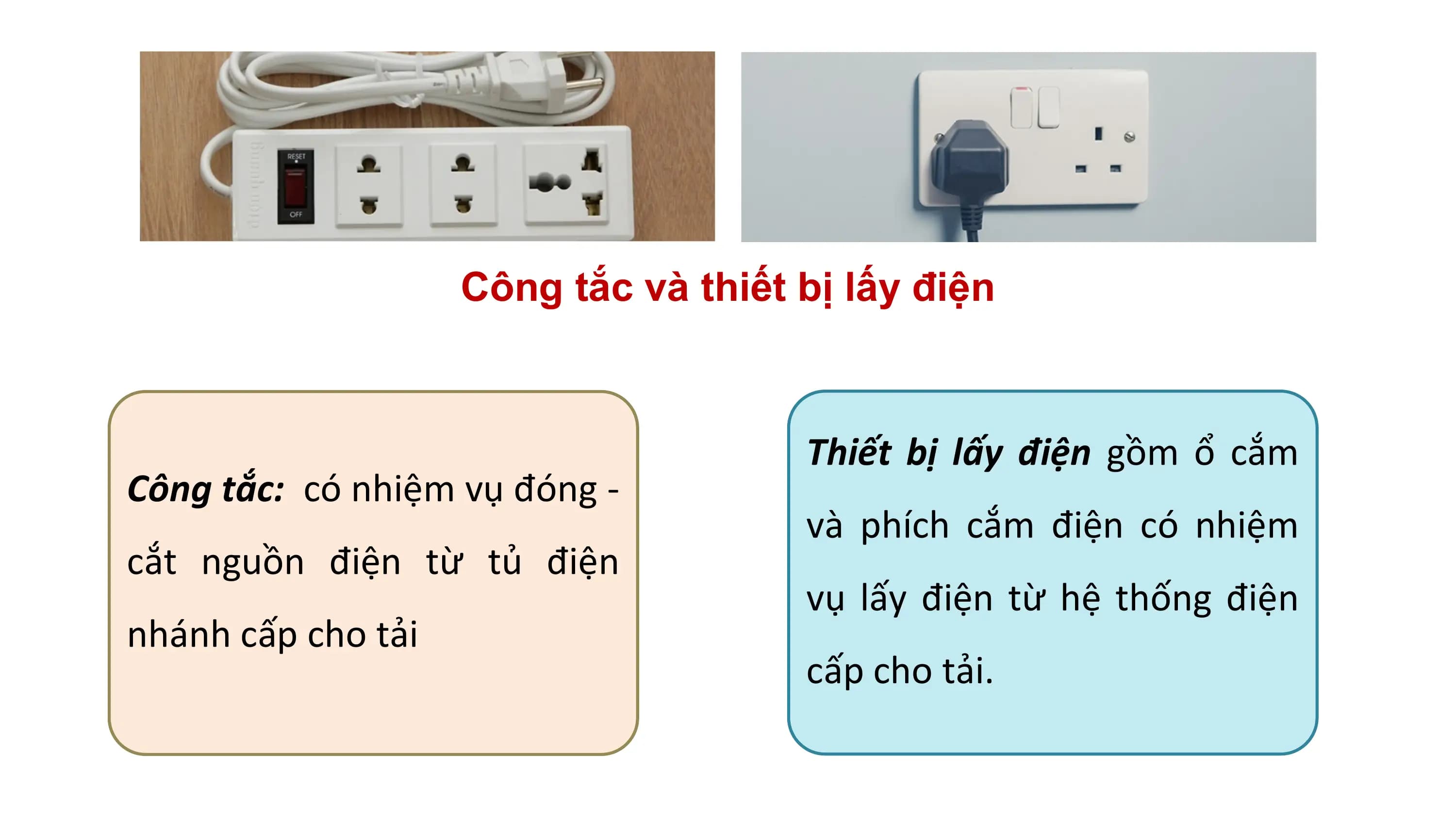

Công tắc và thiết bị lấy điện Thiết bị lấy điện gồm ổ cắm Công tắc: có nhiệm vụ đóng - và phích cắm điện có nhiệm cắt nguồn điện từ tủ điện vụ lấy điện từ hệ thống điện nhánh cấp cho tải cấp cho tải.
13. Slide nội dung
• 1 điểm

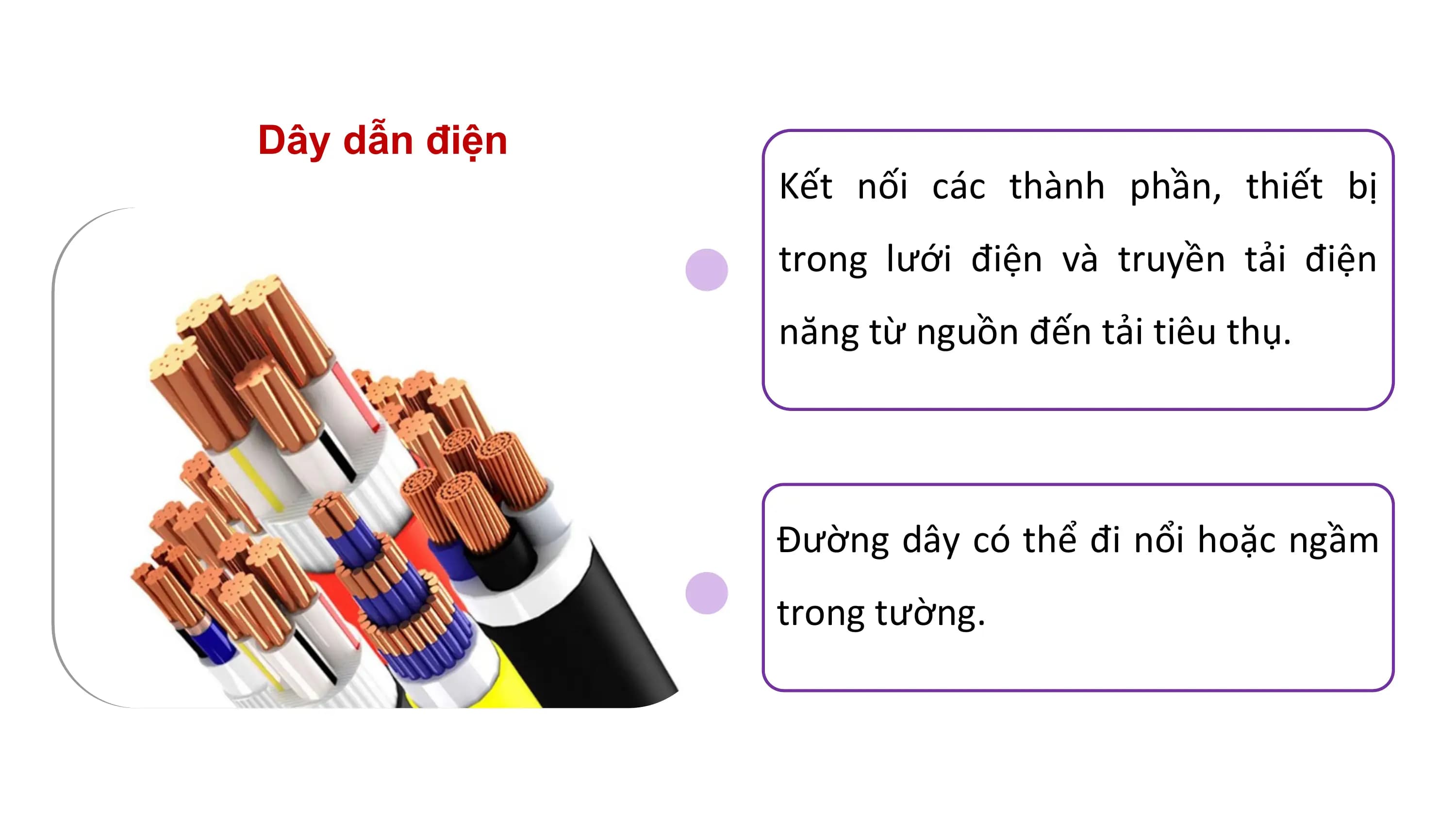

Dây dẫn điện Kết nối các thành phần, thiết bị trong lưới điện và truyền tải điện năng từ nguồn đến tải tiêu thụ. Đường dây có thể đi nổi hoặc ngầm trong tường.
14. Slide nội dung
• 1 điểm

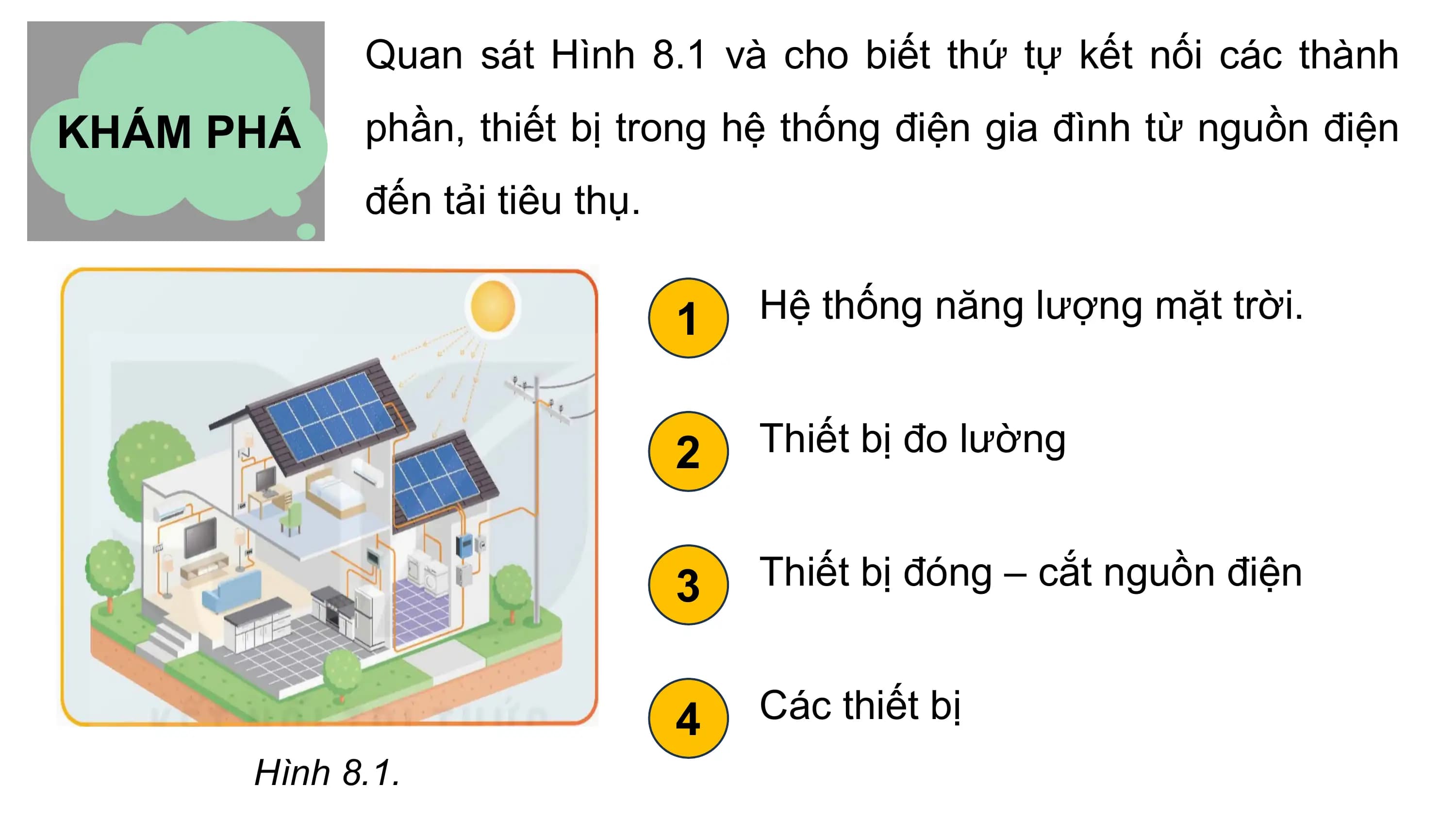

Quan sát Hình 8.1 và cho biết thứ tự kết nối các thành KHÁM PHÁ phần, thiết bị trong hệ thống điện gia đình từ nguồn điện đến tải tiêu thụ. 1 Hệ thống năng lượng mặt trời. 2 Thiết bị đo lường 3 Thiết bị đóng – cắt nguồn điện 4 Các thiết bị Hình 8.1.
15. Slide nội dung
• 1 điểm

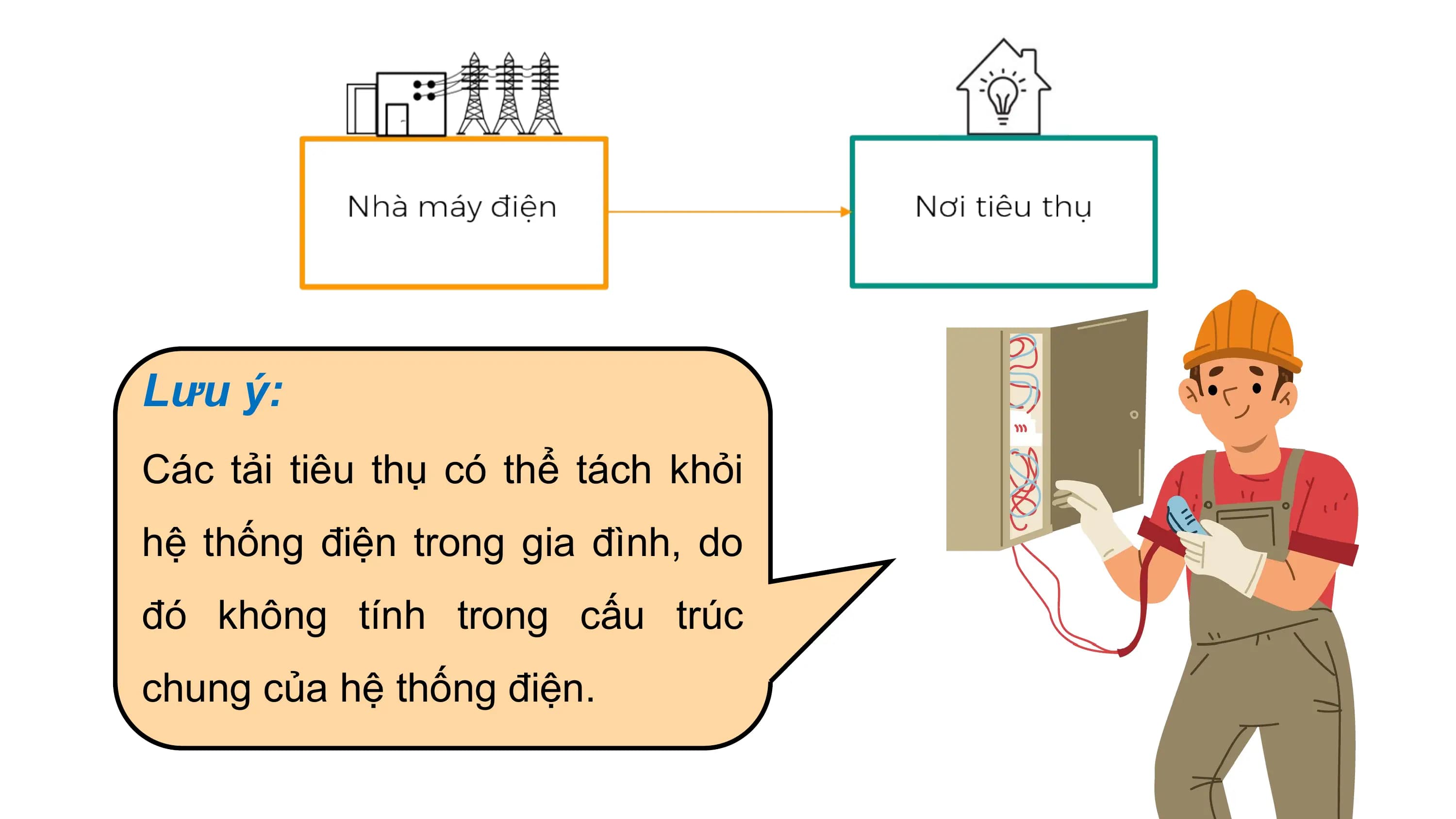

Lưu ý: Các tải tiêu thụ có thể tách khỏi hệ thống điện trong gia đình, do đó không tính trong cấu trúc chung của hệ thống điện.
16. Slide nội dung
• 1 điểm
Luyện tập SGK – tr40: Vẽ và mô tả cấu trúc chung hệ thống điện gia đình có 1 phòng khách, 2 phòng ngủ, 1 phòng bếp và 1 phòng vệ sinh.
17. Slide nội dung
• 1 điểm

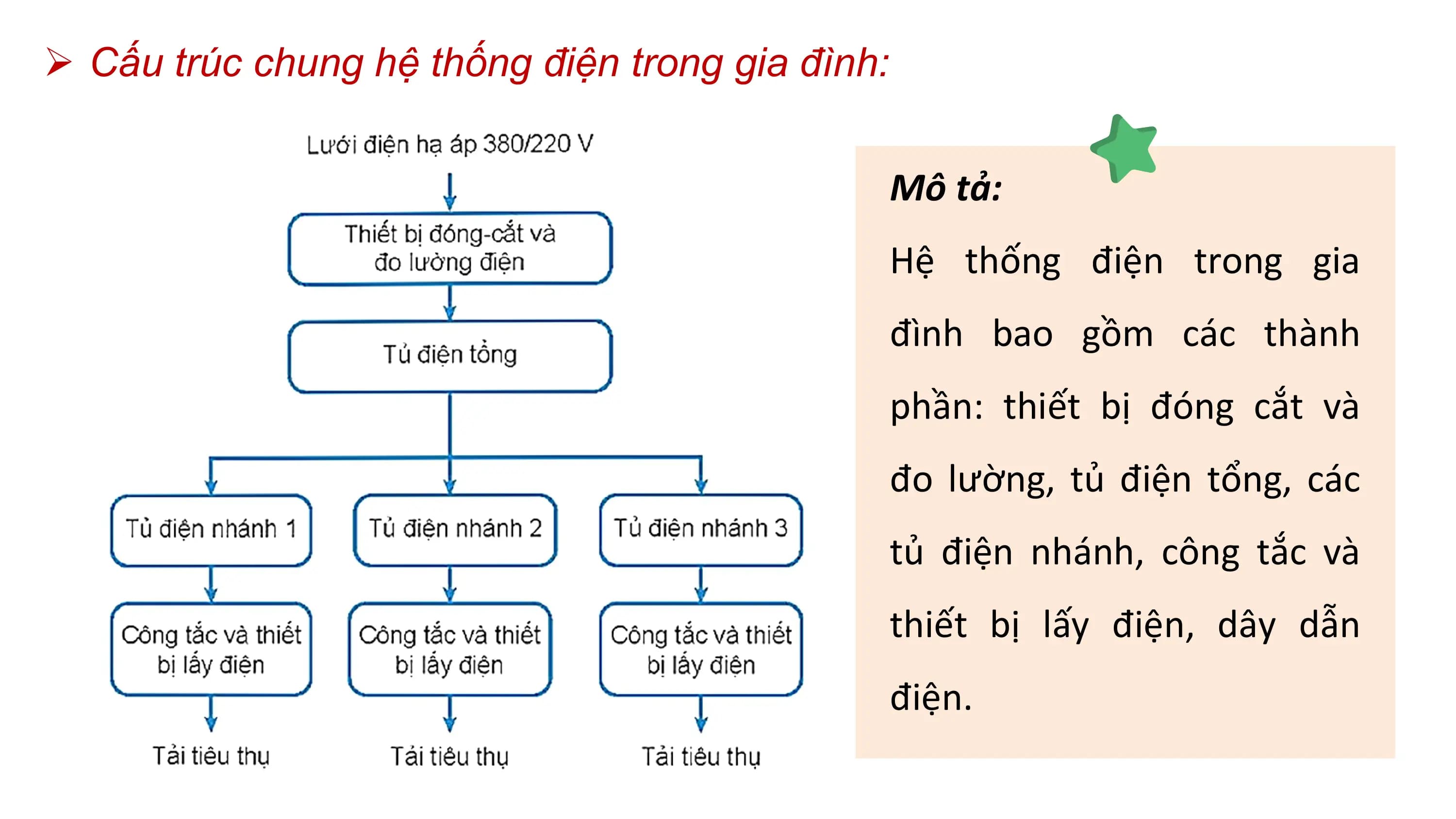

Ø Cấu trúc chung hệ thống điện trong gia đình: Mô tả: Hệ thống điện trong gia đình bao gồm các thành phần: thiết bị đóng cắt và đo lường, tủ điện tổng, các tủ điện nhánh, công tắc và thiết bị lấy điện, dây dẫn điện.
18. Slide nội dung
• 1 điểm
PHẦN II. SƠ ĐỒ HỆ THỐNG ĐIỆN TRONG GIA ĐÌNH
19. Slide nội dung
• 1 điểm

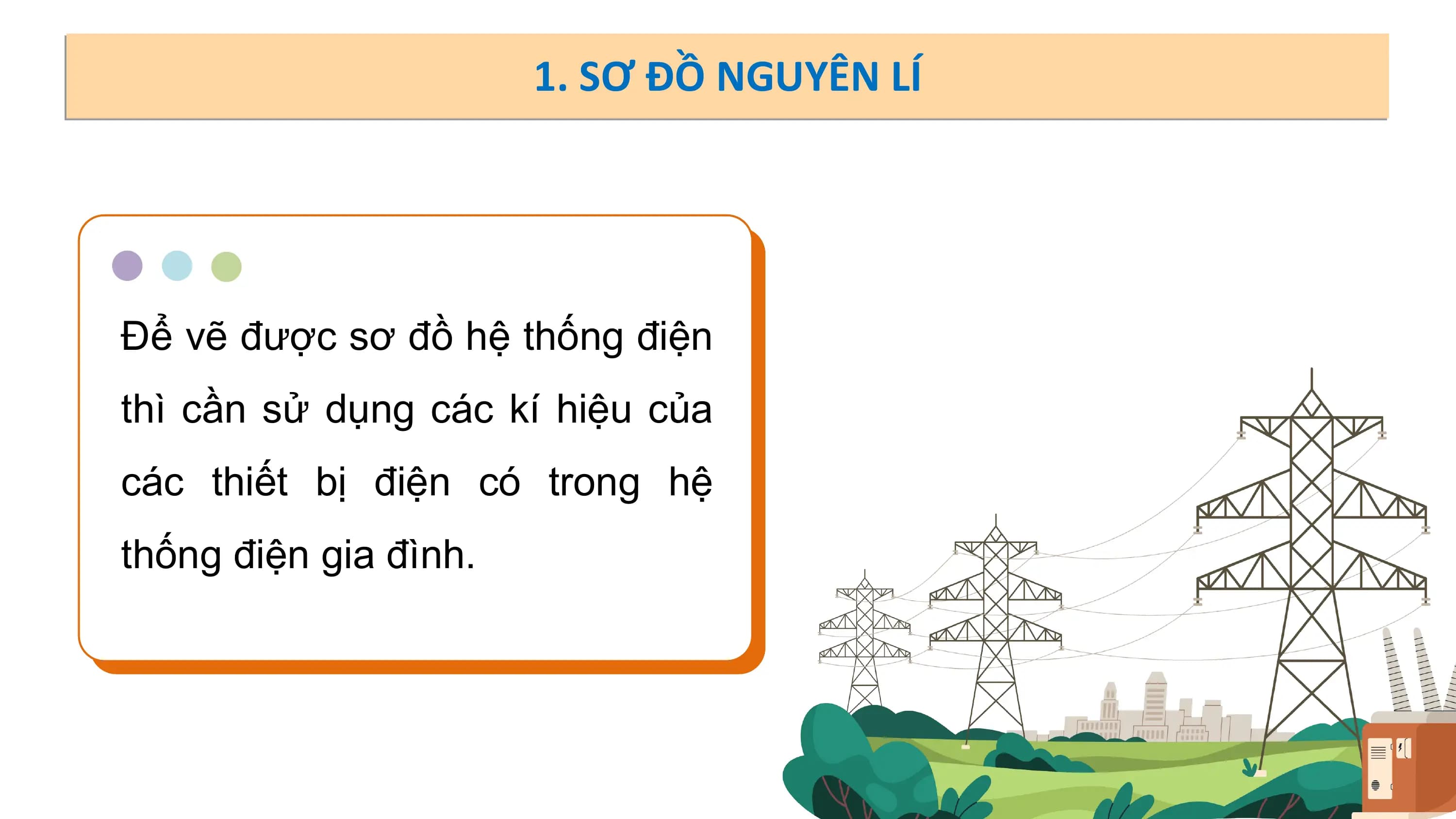

1. SƠ ĐỒ NGUYÊN LÍ Để vẽ được sơ đồ hệ thống điện thì cần sử dụng các kí hiệu của các thiết bị điện có trong hệ thống điện gia đình.
20. Slide nội dung
• 1 điểm

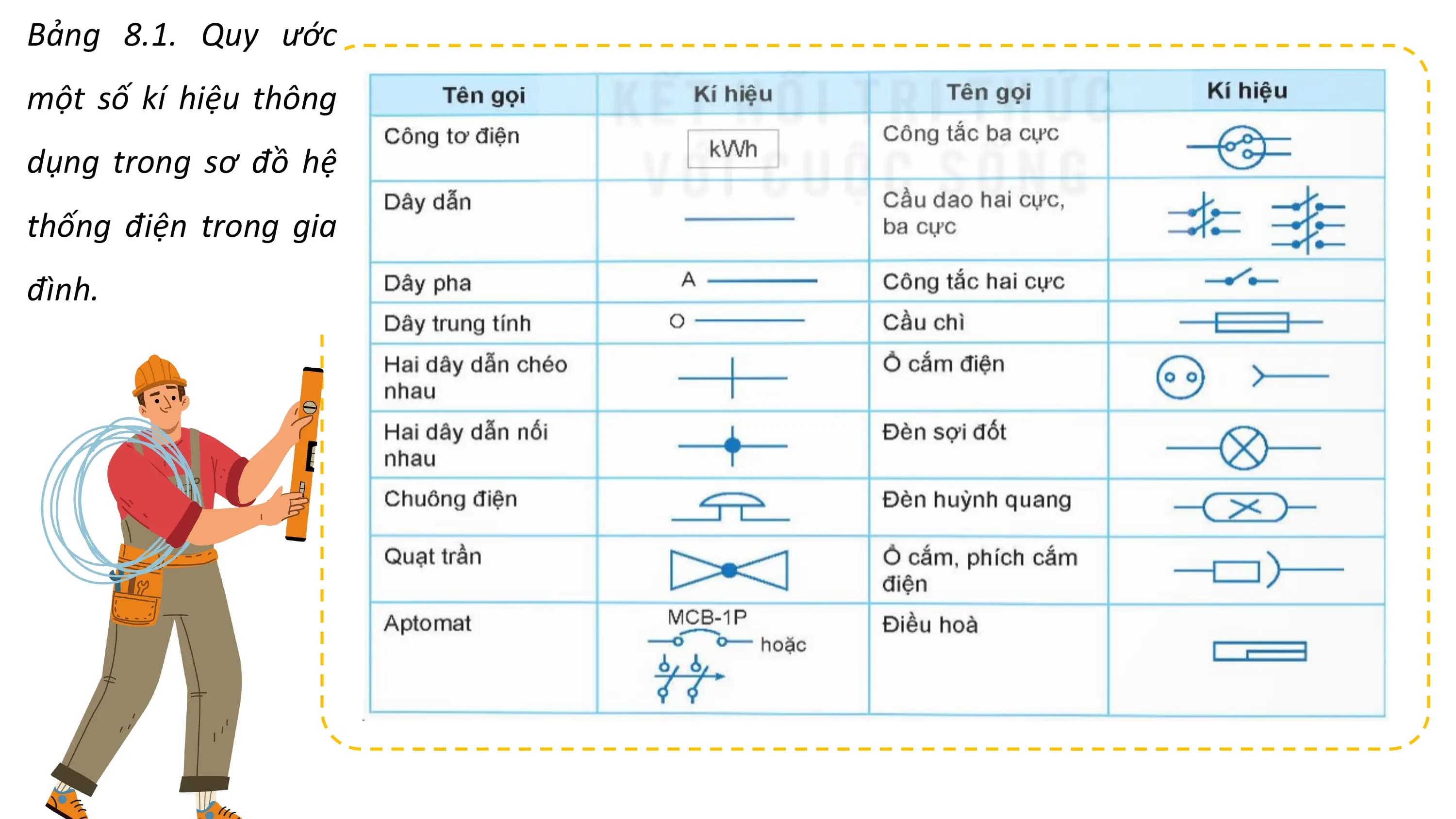

Bảng 8.1. Quy ước một số kí hiệu thông dụng trong sơ đồ hệ thống điện trong gia đình.
21. Slide nội dung
• 1 điểm
Nghiên cứu SGK và trả lời nội dung Câu hỏi: 1. Thế nào là sơ đồ nguyên lí của hệ thống điện gia đình? 2. Trình bày quy trình vẽ sơ đồ nguyên lí của hệ thống điện trong gia đình.
22. Slide nội dung
• 1 điểm

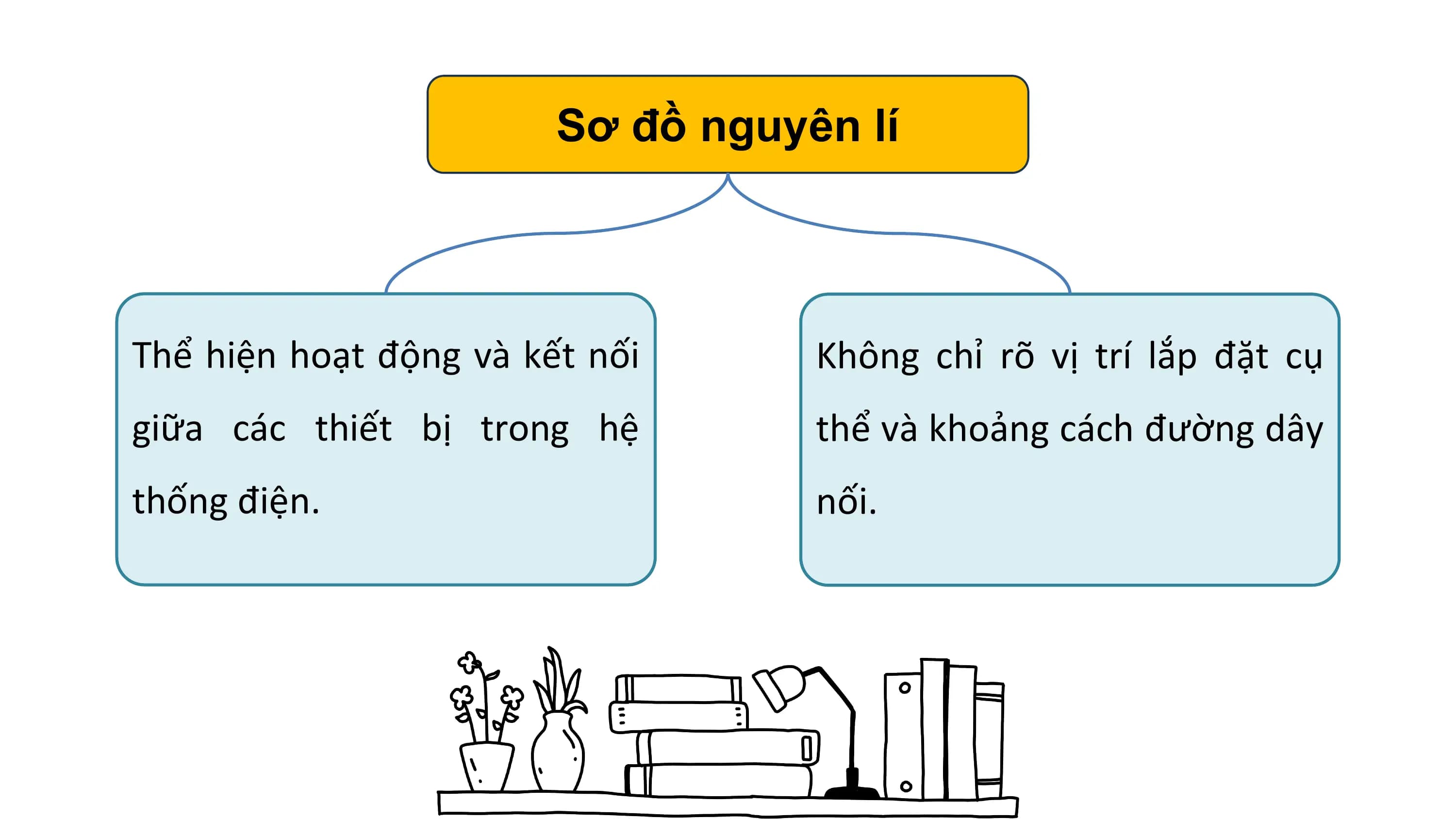

Sơ đồ nguyên lí Thể hiện hoạt động và kết nối Không chỉ rõ vị trí lắp đặt cụ giữa các thiết bị trong hệ thể và khoảng cách đường dây thống điện. nối.
23. Slide nội dung
• 1 điểm

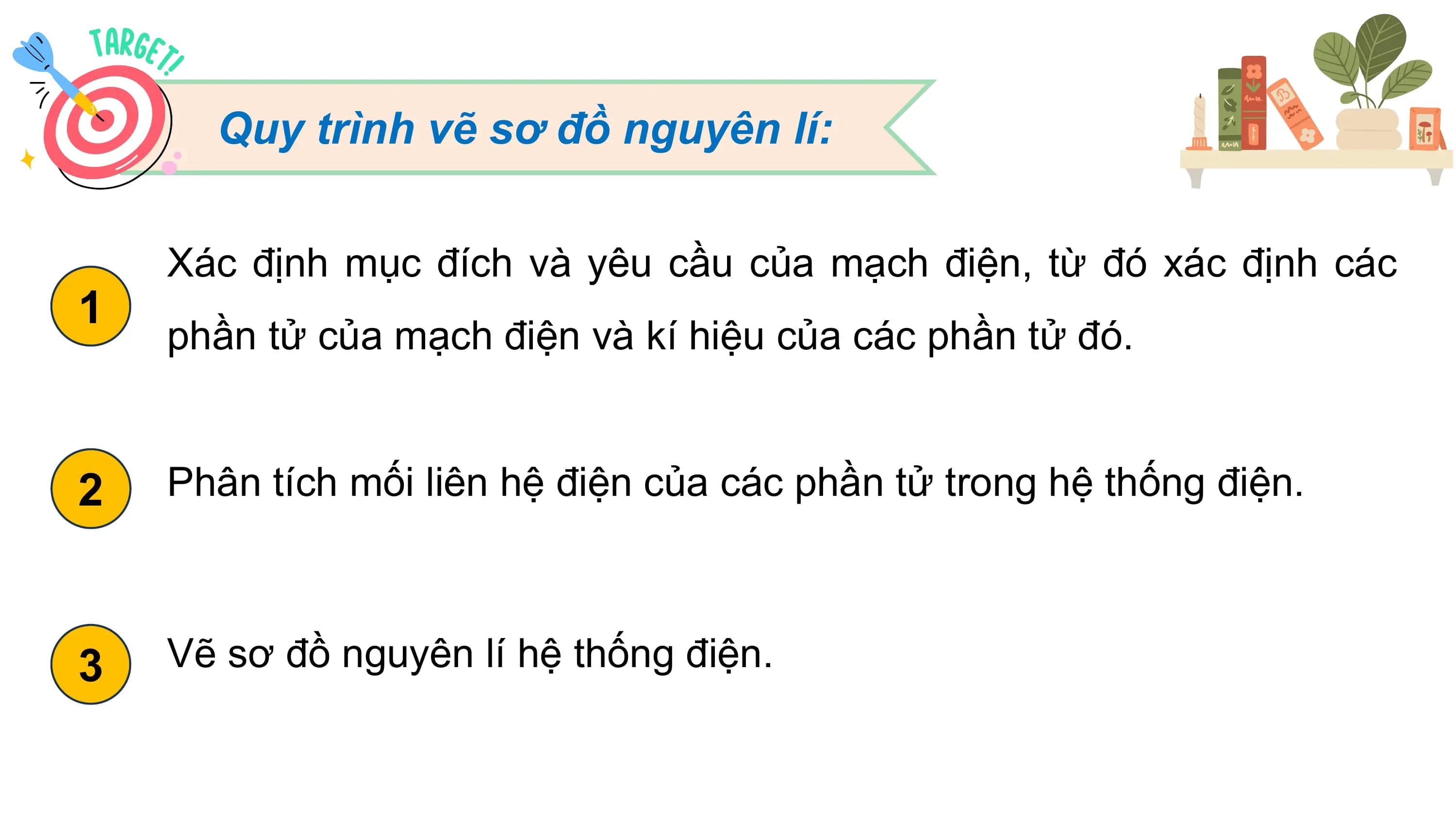

Quy trình vẽ sơ đồ nguyên lí: Xác định mục đích và yêu cầu của mạch điện, từ đó xác định các 1 phần tử của mạch điện và kí hiệu của các phần tử đó. 2 Phân tích mối liên hệ điện của các phần tử trong hệ thống điện. 3 Vẽ sơ đồ nguyên lí hệ thống điện.
24. Slide nội dung
• 1 điểm

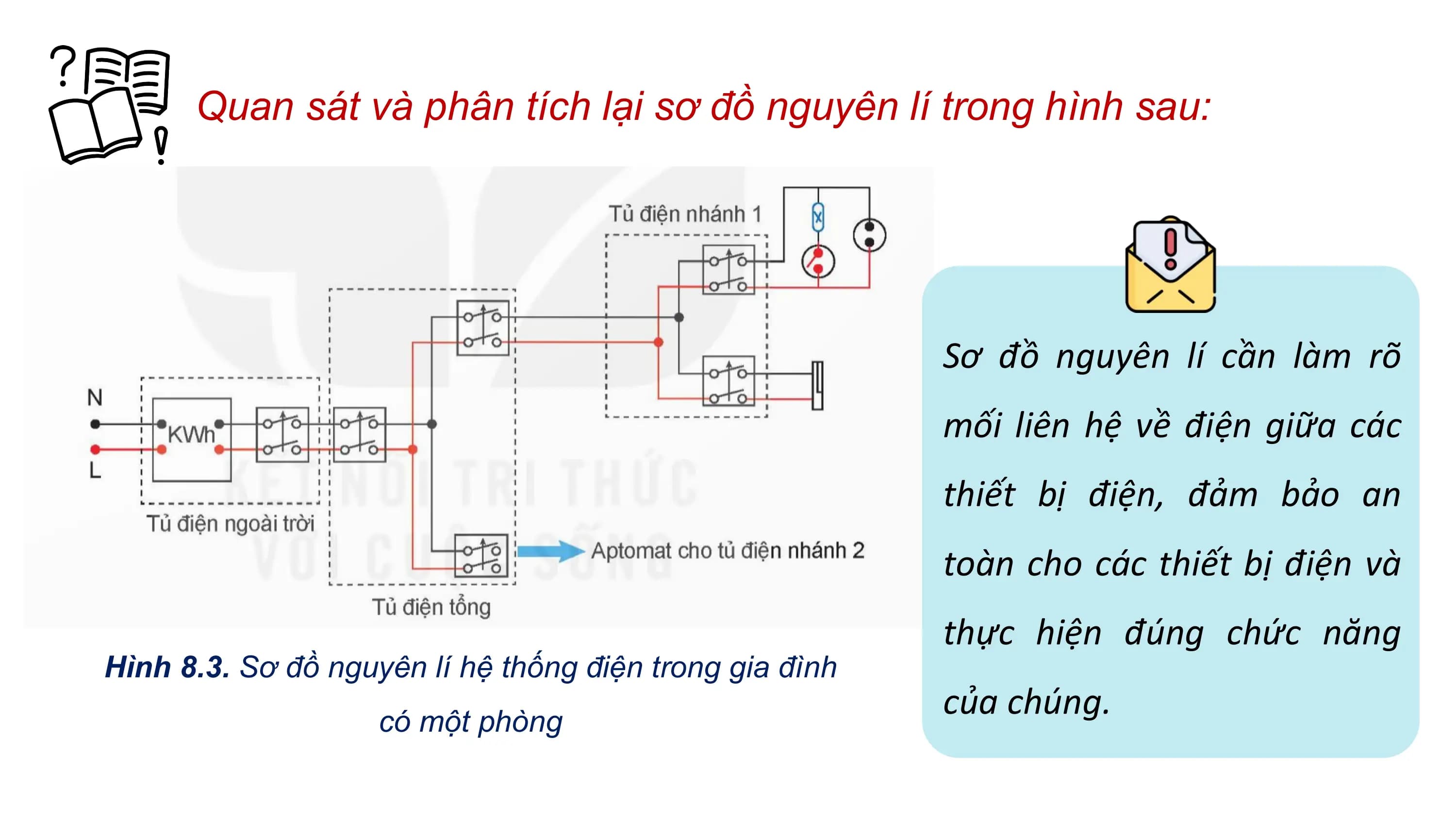

Quan sát và phân tích lại sơ đồ nguyên lí trong hình sau: Sơ đồ nguyên lí cần làm rõ mối liên hệ về điện giữa các thiết bị điện, đảm bảo an toàn cho các thiết bị điện và thực hiện đúng chức năng Hình 8.3. Sơ đồ nguyên lí hệ thống điện trong gia đình có một phòng của chúng.
25. Slide nội dung
• 1 điểm
2. SƠ ĐỒ LẮP ĐẶT Nghiên cứu SGK và trả lời nội dung Câu hỏi: § Nêu đặc điểm sơ đồ lắp đặt hệ thống điện trong gia đình § Trình bày quy trình vẽ sơ đồ lắp đặt
26. Slide nội dung
• 1 điểm

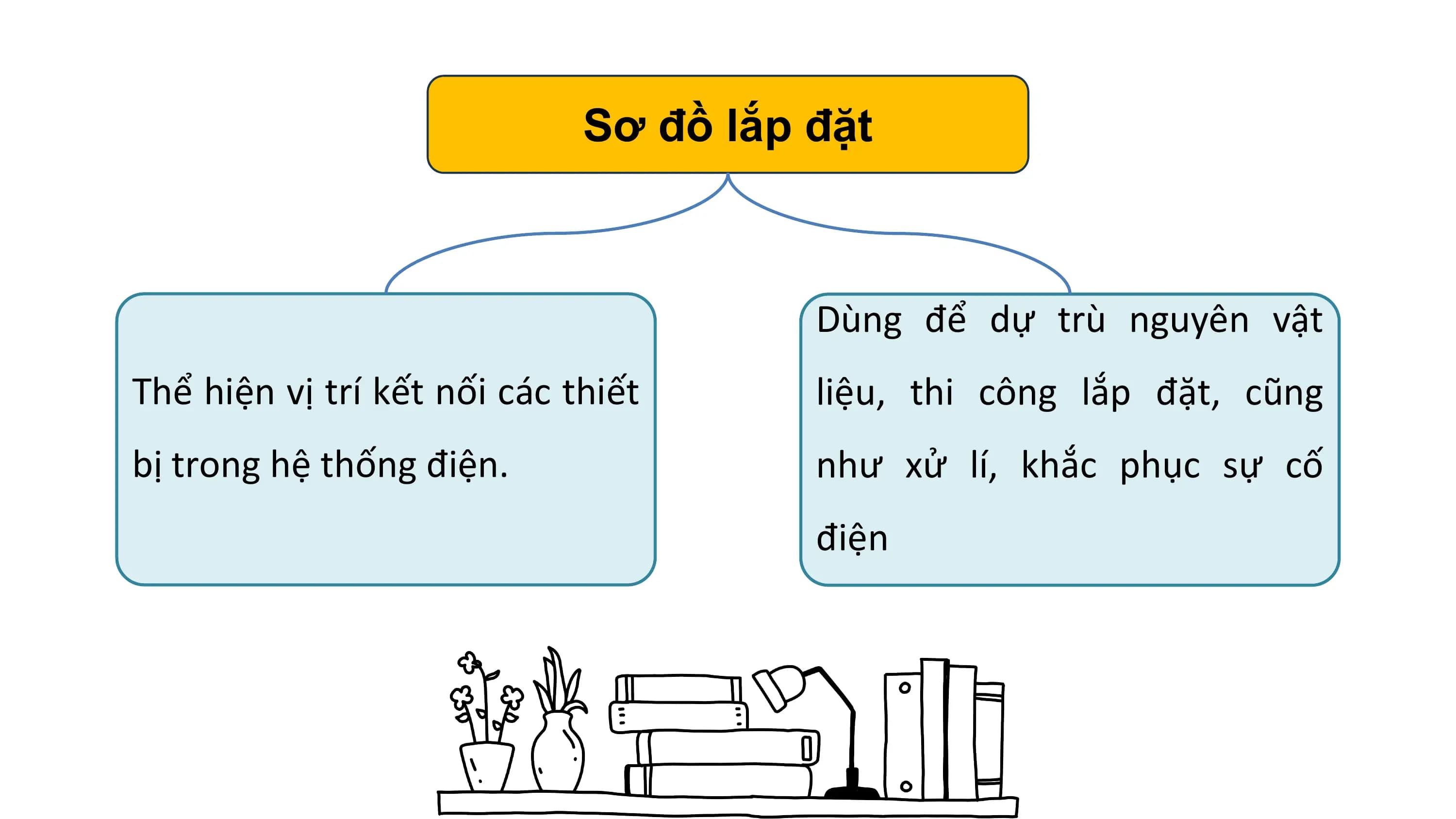

Sơ đồ lắp đặt Dùng để dự trù nguyên vật Thể hiện vị trí kết nối các thiết liệu, thi công lắp đặt, cũng bị trong hệ thống điện. như xử lí, khắc phục sự cố điện
27. Slide nội dung
• 1 điểm

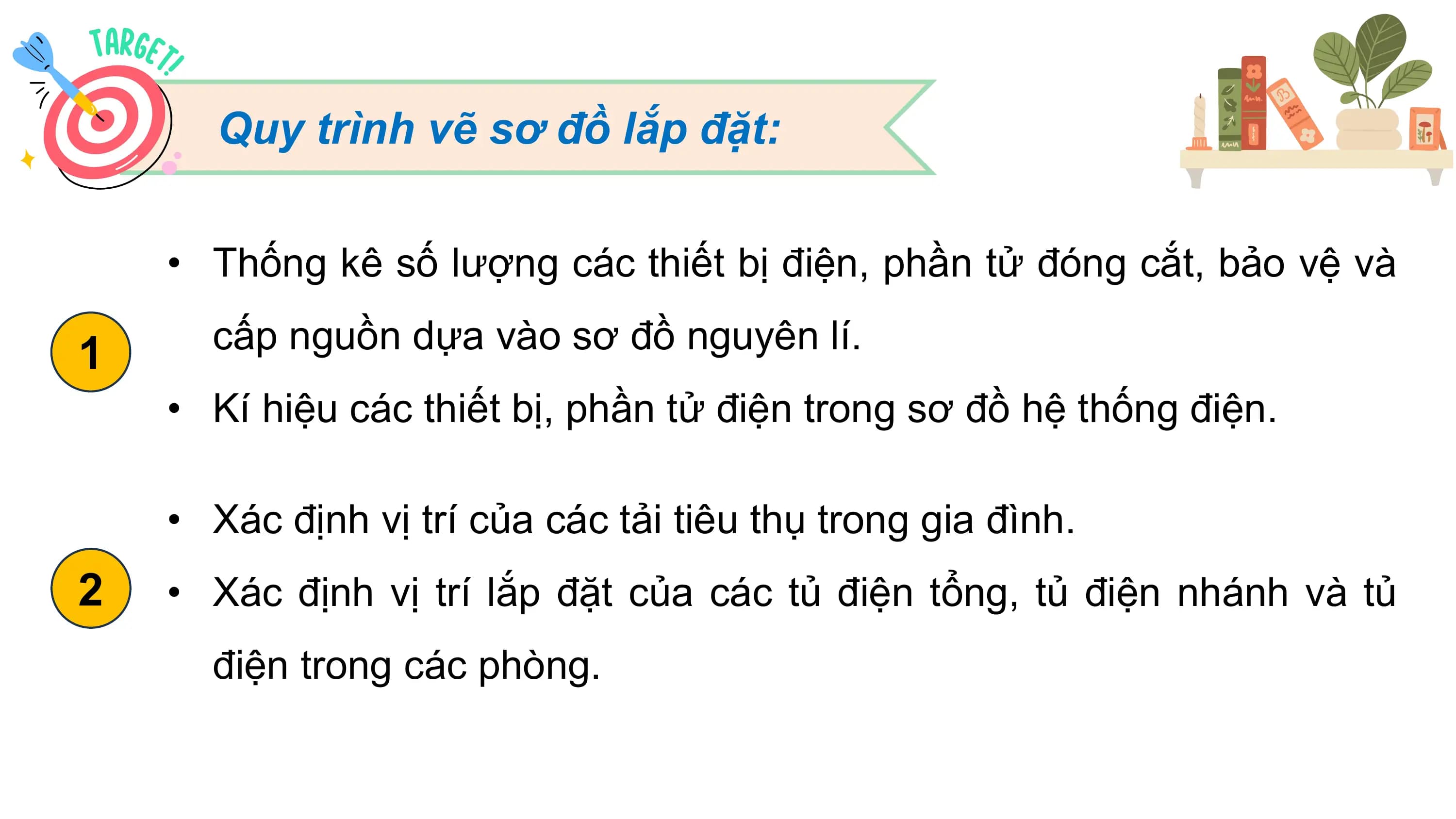

Quy trình vẽ sơ đồ lắp đặt: • Thống kê số lượng các thiết bị điện, phần tử đóng cắt, bảo vệ và 1 cấp nguồn dựa vào sơ đồ nguyên lí. • Kí hiệu các thiết bị, phần tử điện trong sơ đồ hệ thống điện. • Xác định vị trí của các tải tiêu thụ trong gia đình. 2 • Xác định vị trí lắp đặt của các tủ điện tổng, tủ điện nhánh và tủ điện trong các phòng.
28. Slide nội dung
• 1 điểm
• Xác định vị trí các bảng điện, công tắc, thiết bị điều khiển trong hệ 2 thống điện. • Vẽ đường dây nguồn. • Vẽ đường dây dẫn kết nối các thiết bị và phần tử mạch điện với 3 nguồn điện. • Đảm bảo nối đúng, an toàn, đồng thời giữ cho sơ đồ gọn gàng và dễ đọc.
29. Slide nội dung
• 1 điểm

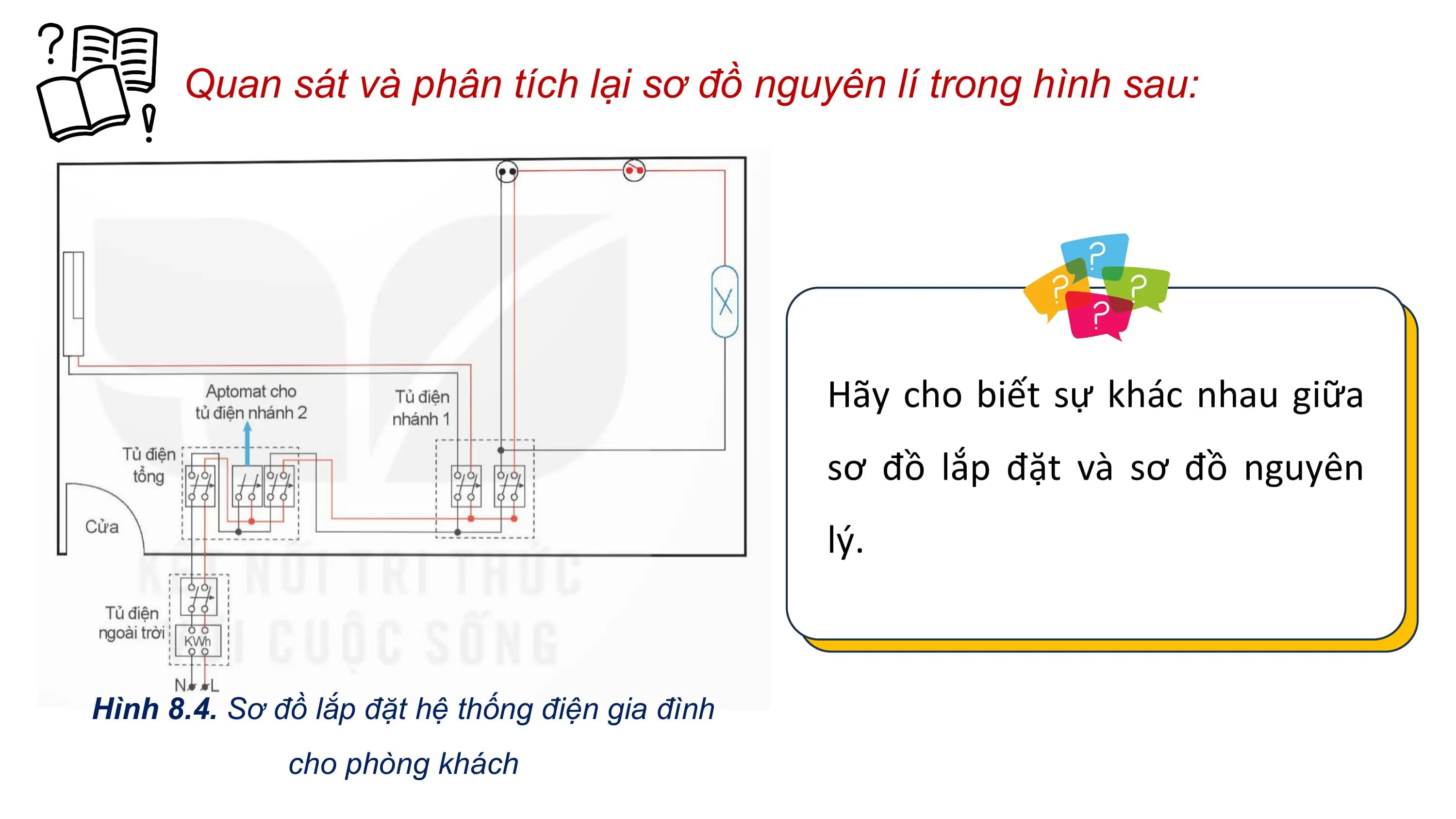

Quan sát và phân tích lại sơ đồ nguyên lí trong hình sau: Hãy cho biết sự khác nhau giữa sơ đồ lắp đặt và sơ đồ nguyên lý. Hình 8.4. Sơ đồ lắp đặt hệ thống điện gia đình cho phòng khách
30. Slide nội dung
• 1 điểm

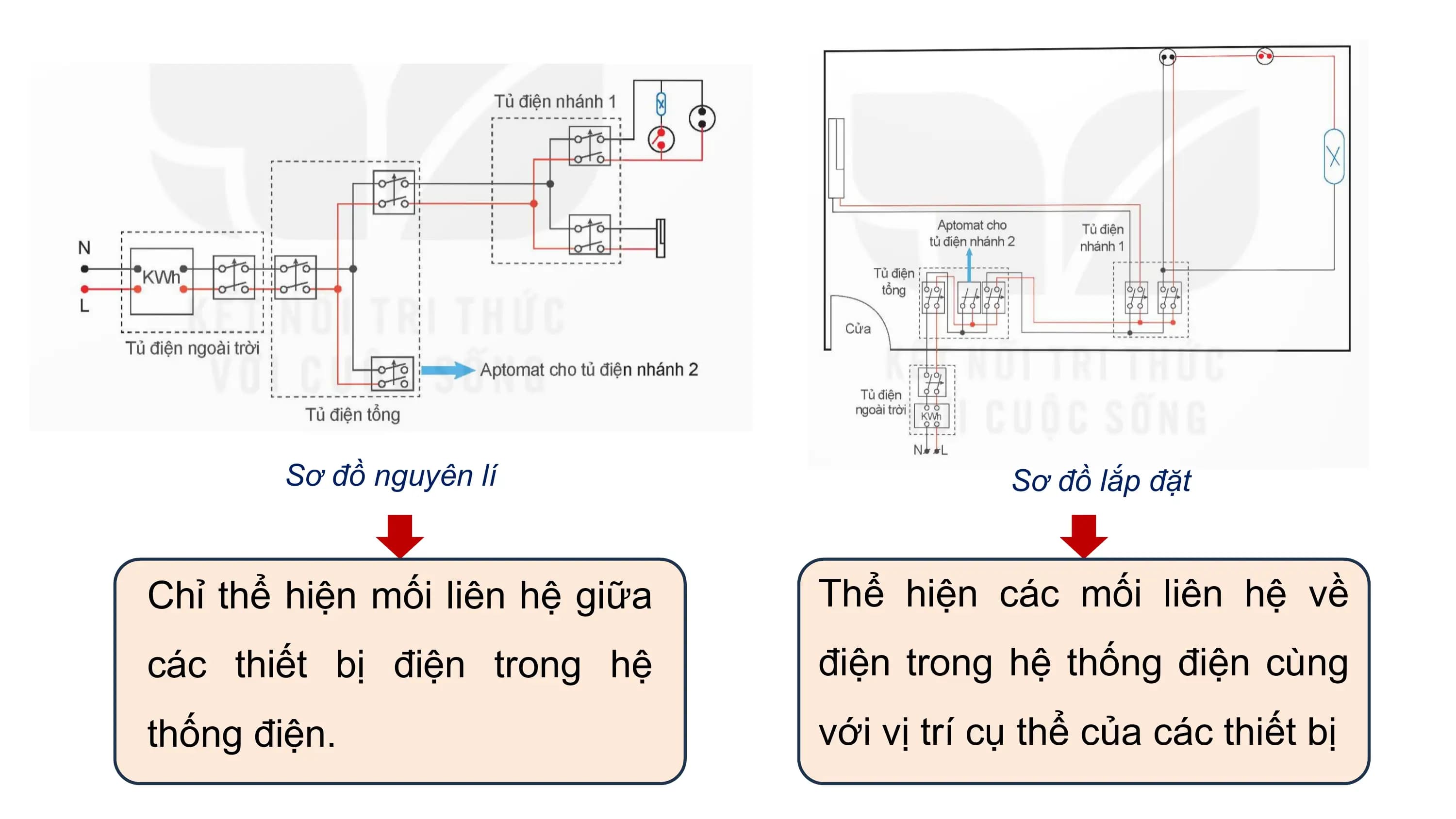

Sơ đồ nguyên lí Sơ đồ lắp đặt Chỉ thể hiện mối liên hệ giữa Thể hiện các mối liên hệ về các thiết bị điện trong hệ điện trong hệ thống điện cùng thống điện. với vị trí cụ thể của các thiết bị
31. Slide nội dung
• 1 điểm
LUYỆN TẬP Câu 1: Thiết bị đóng – cắt nguồn và công tơ điện được đặt ở đâu? A. Đặt trong các phòng hoặc B. Đặt trong tủ điện ngoài trời tầng nhà C. Đặt trong nhà D. Đặt ngầm trong tường.
32. Slide nội dung
• 1 điểm

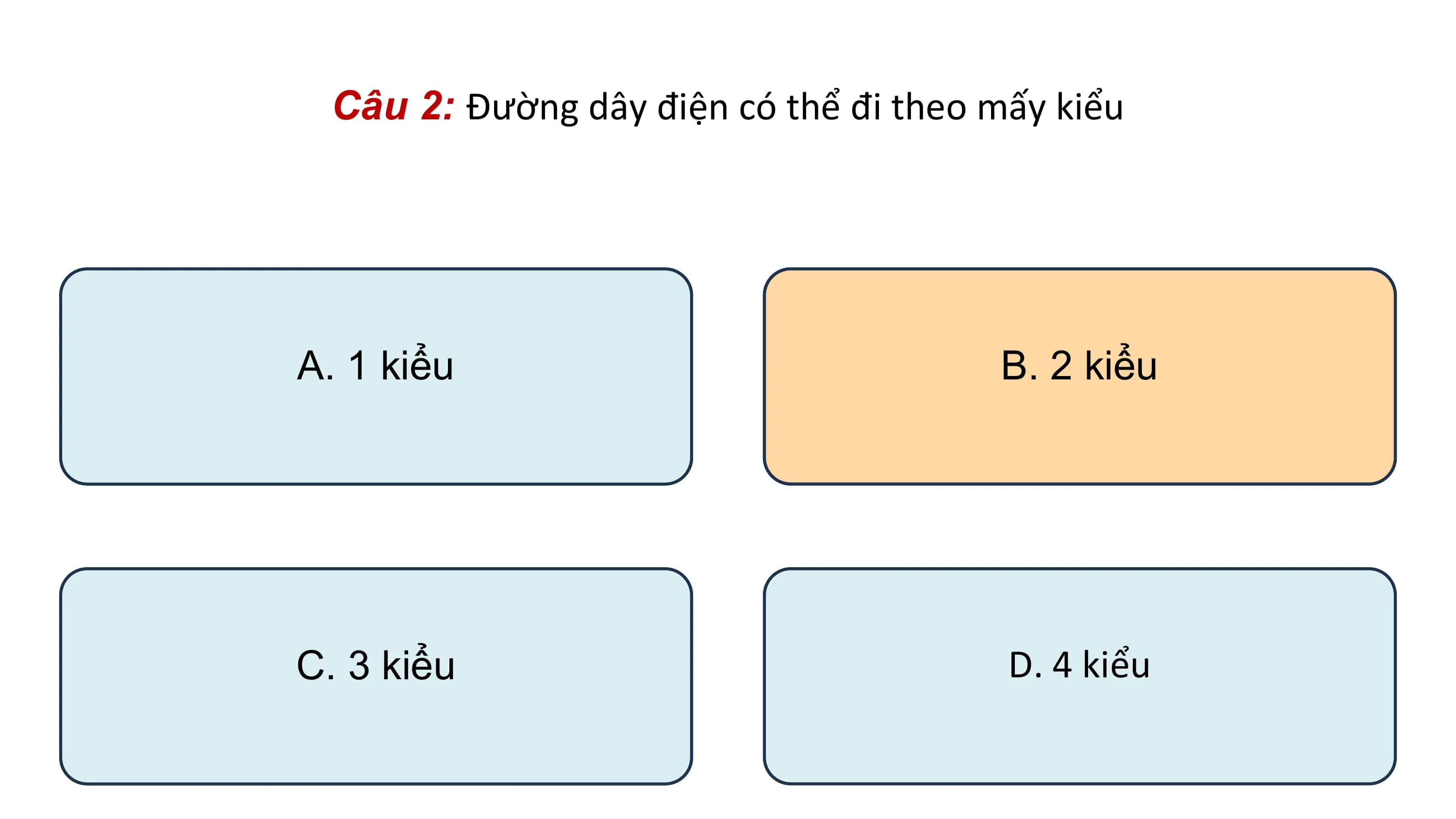

Câu 2: Đường dây điện có thể đi theo mấy kiểu A. 1 kiểu B. 2 kiểu C. 3 kiểu D. 4 kiểu
33. Slide nội dung
• 1 điểm

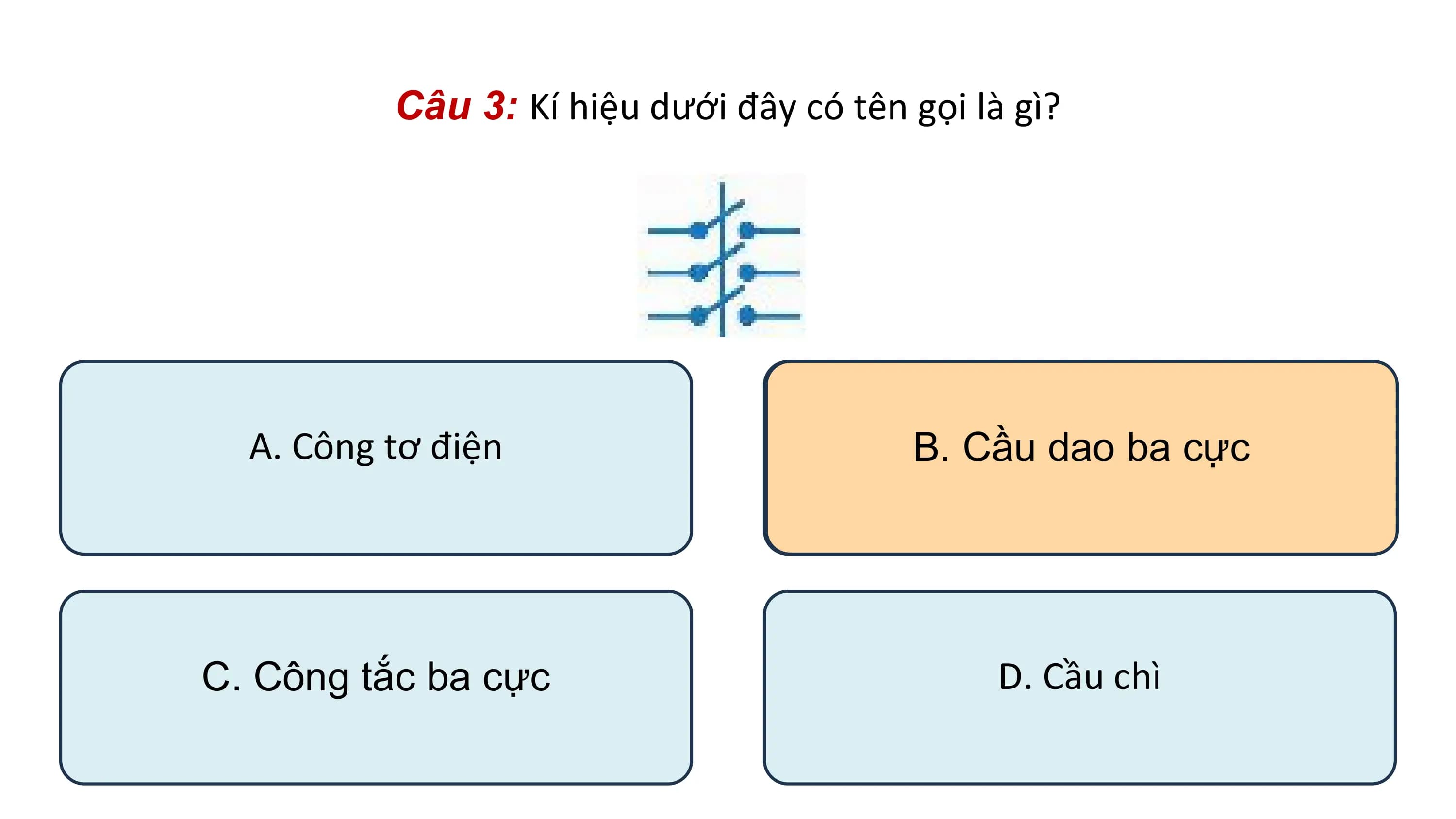

Câu 3: Kí hiệu dưới đây có tên gọi là gì? A. Công tơ điện B. Cầu dao ba cực C. Công tắc ba cực D. Cầu chì
34. Slide nội dung
• 1 điểm
Câu 4: Nhiệm vụ của hệ thống điện trong gia đình A. Phân phối điện năng từ mạng B. Bảo vệ chống quả tải và đóng điện hạ áp cho các tải tiêu thụ hoặc ngắt nguồn điện D. Kết nối các thành phần, thiết bị C. Đo lượng điện tiêu thụ trong lưới điện
35. Slide nội dung
• 1 điểm

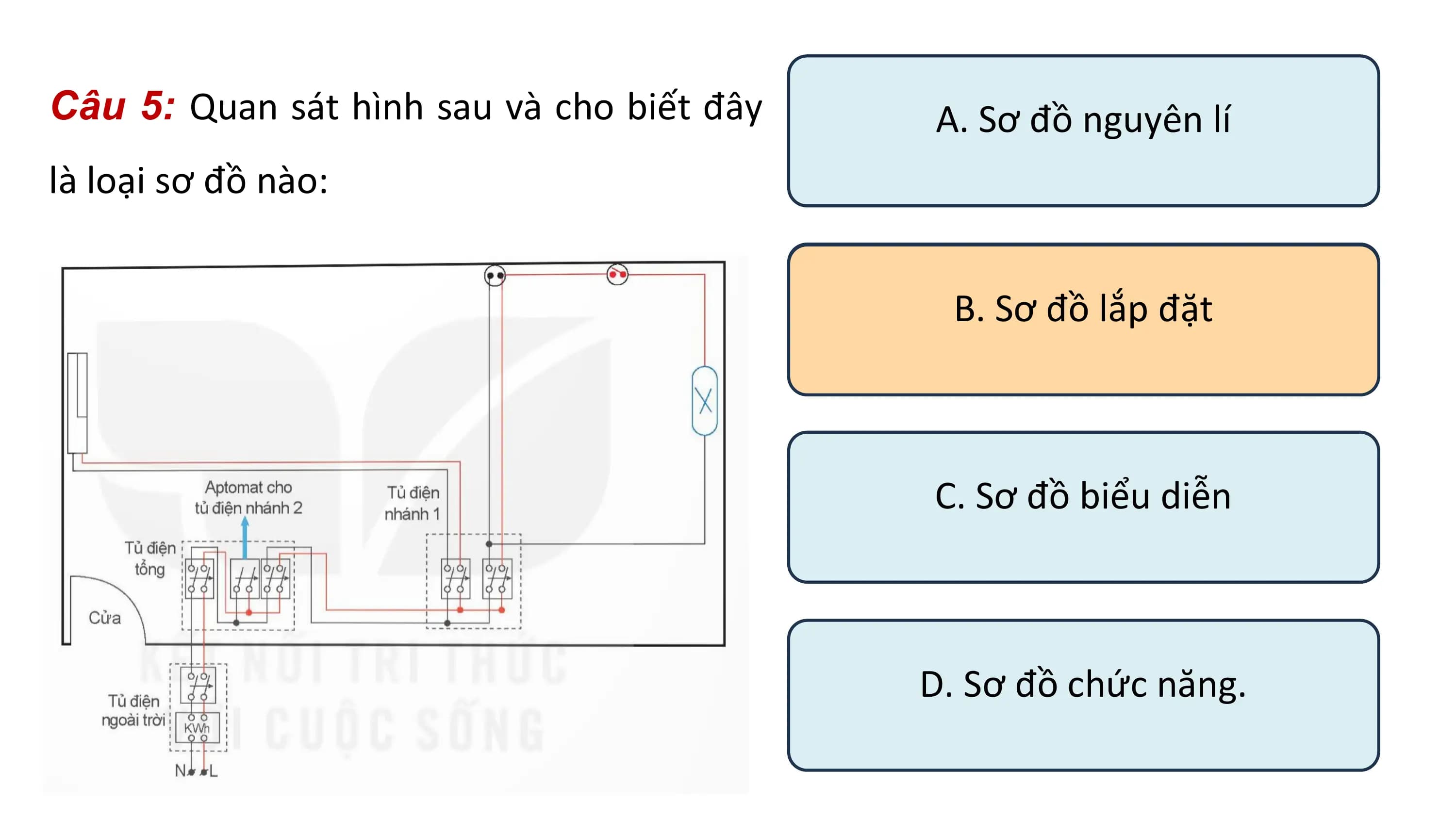

Câu 5: Quan sát hình sau và cho biết đây A. Sơ đồ nguyên lí là loại sơ đồ nào: B. Sơ đồ lắp đặt C. Sơ đồ biểu diễn D. Sơ đồ chức năng.
36. Slide nội dung
• 1 điểm
Câu 6: Nhận định nào sau đây là đúng/ sai khi nói về sơ đồ nguyên lí hệ thống điện trong gia đình a) Sơ đồ nguyên lí thể hiện hoạt động và kết nối giữa các thiết bị trong hệ thống điện b) Sơ đồ nguyên lí chỉ rõ vị trí lắp đặt cụ thể và khoảng cách đường dây nối giữa chúng c) Để vẽ sơ đồ nguyên lí của hệ thống điện cần phân tích mối liên hệ điện của các phần tử trong hệ thống điện d) Bước đầu tiên khi vẽ sơ đồ nguyên lí của hệ thống điện cần thống kê số lượng các thiết bị điện, phần tử đóng cắt, bảo vệ và cấp nguồn
37. Slide nội dung
• 1 điểm

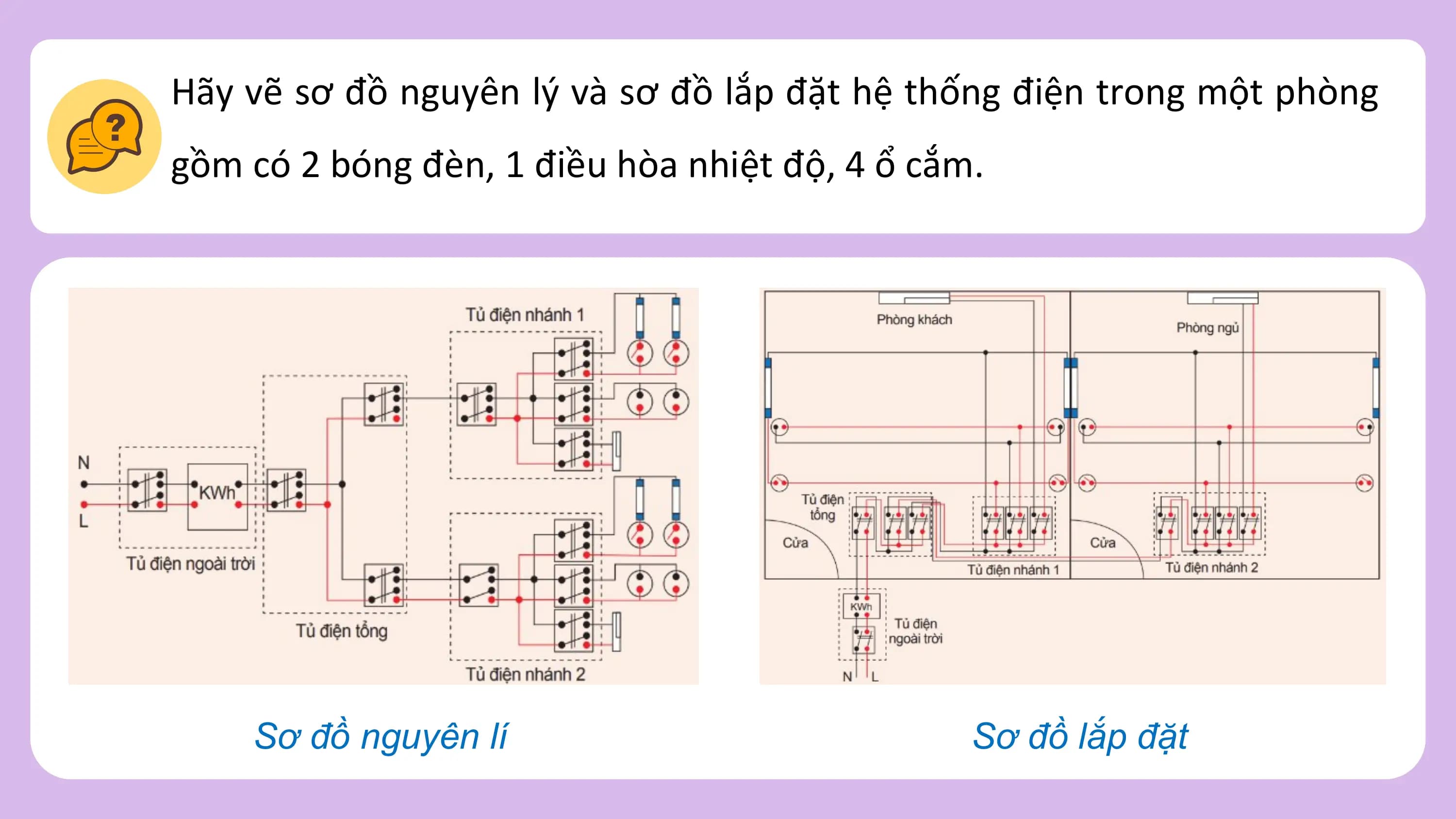

Hãy vẽ sơ đồ nguyên lý và sơ đồ lắp đặt hệ thống điện trong một phòng gồm có 2 bóng đèn, 1 điều hòa nhiệt độ, 4 ổ cắm. Sơ đồ nguyên lí Sơ đồ lắp đặt
38. Slide nội dung
• 1 điểm
VẬN DỤNG Tìm hiểu hệ thống điện trong gia đình em và thực hiện các công việc sau: Vẽ và mô tả sơ đồ cấu trúc chung hệ thống điện. Vẽ sơ đồ nguyên lý hệ thống điện. Vẽ sơ đồ lắp đặt hệ thống điện.
39. Slide nội dung
• 1 điểm
HƯỚNG DẪN VỀ NHÀ Ôn tập lại kiến thức của bài học ngày hôm nay. Hoàn thành bài tập được giao về nhà. Đọc chuẩn bị bài mới, Bài 9: Thiết bị điện trong hệ thống điện gia đình .
40. Slide nội dung
• 1 điểm
CẢM ƠN CÁC EM ĐÃ CHÚ Ý LẮNG NGHE BÀI GIẢNG!
