Bài giảng Công nghệ 12 Mạch điện xoay chiều ba pha
Bài giảng

Bài giảng Công nghệ 12 Mạch điện xoay chiều ba pha

A
AdminCông nghệLớp 1229 lượt thi
Bắt đầu ngay
44 câu hỏi
1. Slide nội dung
• 1 điểm
CHÀO CẢ LỚP! CHÀO MỪNG CÁC EM ĐẾN BUỔI HỌC NÀY!
2. Slide nội dung
• 1 điểm

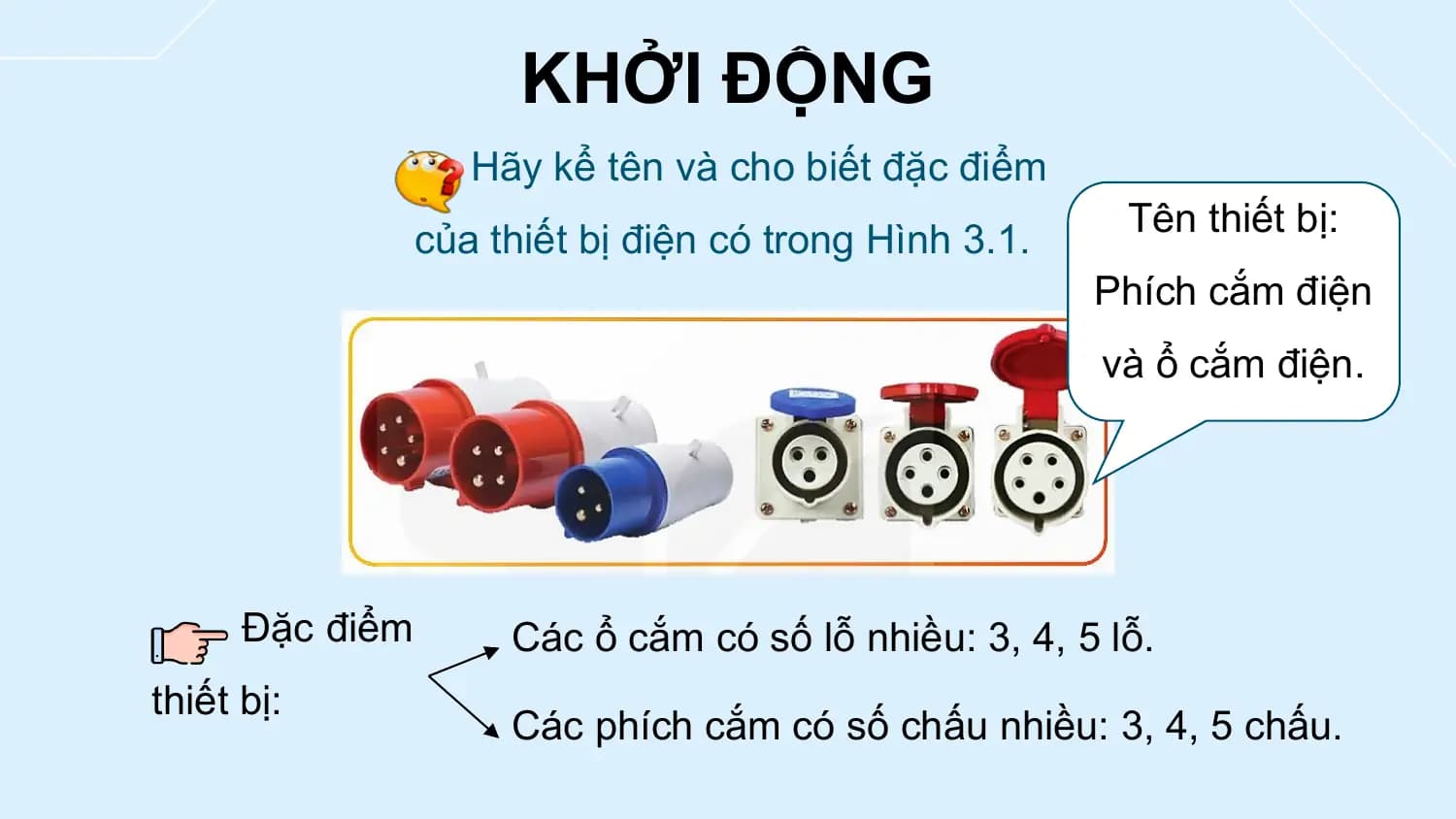

KHỞI ĐỘNG Hãy kể tên và cho biết đặc điểm Tên thiết bị: của thiết bị điện có trong Hình 3.1. Phích cắm điện và ổ cắm điện. Đặc điểm Các ổ cắm có số lỗ nhiều: 3, 4, 5 lỗ. thiết bị: Các phích cắm có số chấu nhiều: 3, 4, 5 chấu.
3. Slide nội dung
• 1 điểm
CHƯƠNG II: HỆ THỐNG ĐIỆN QUỐC GIA BÀI 3: MẠCH ĐIỆN XOAY CHIỀU BA PHA
4. Slide nội dung
• 1 điểm
NỘI DUNG BÀI HỌC I II III Dòng điện Cách nối nguồn Mạch điện xoay chiều và tải ba pha ba pha ba pha
5. Slide nội dung
• 1 điểm
I DÒNG ĐIỆN XOAY CHIỀU BA PHA
6. Slide nội dung
• 1 điểm

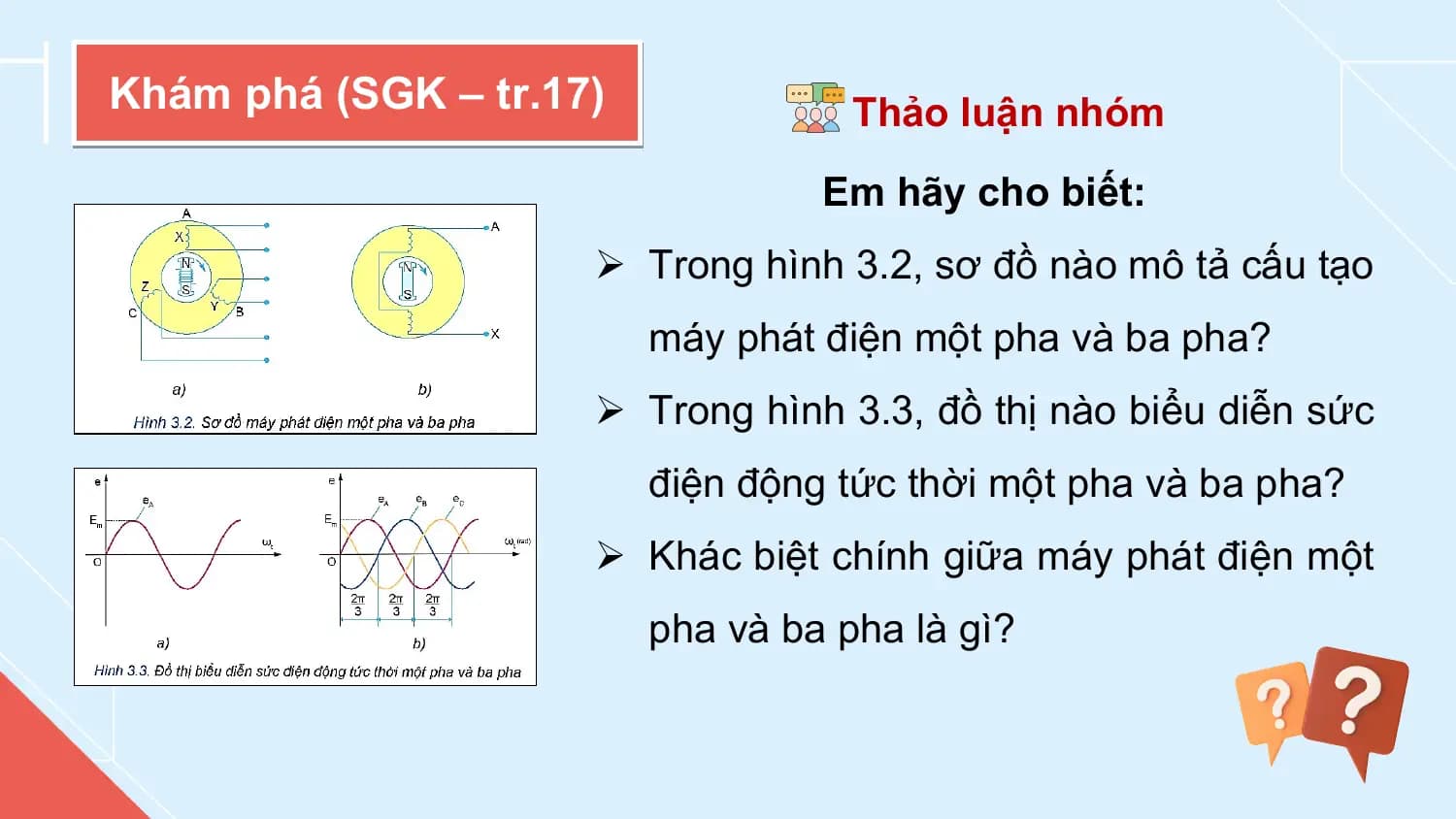

Khám phá (SGK – tr.17) Thảo luận nhóm Em hãy cho biết: Ø Trong hình 3.2, sơ đồ nào mô tả cấu tạo máy phát điện một pha và ba pha? Ø Trong hình 3.3, đồ thị nào biểu diễn sức điện động tức thời một pha và ba pha? Ø Khác biệt chính giữa máy phát điện một pha và ba pha là gì?
7. Slide nội dung
• 1 điểm

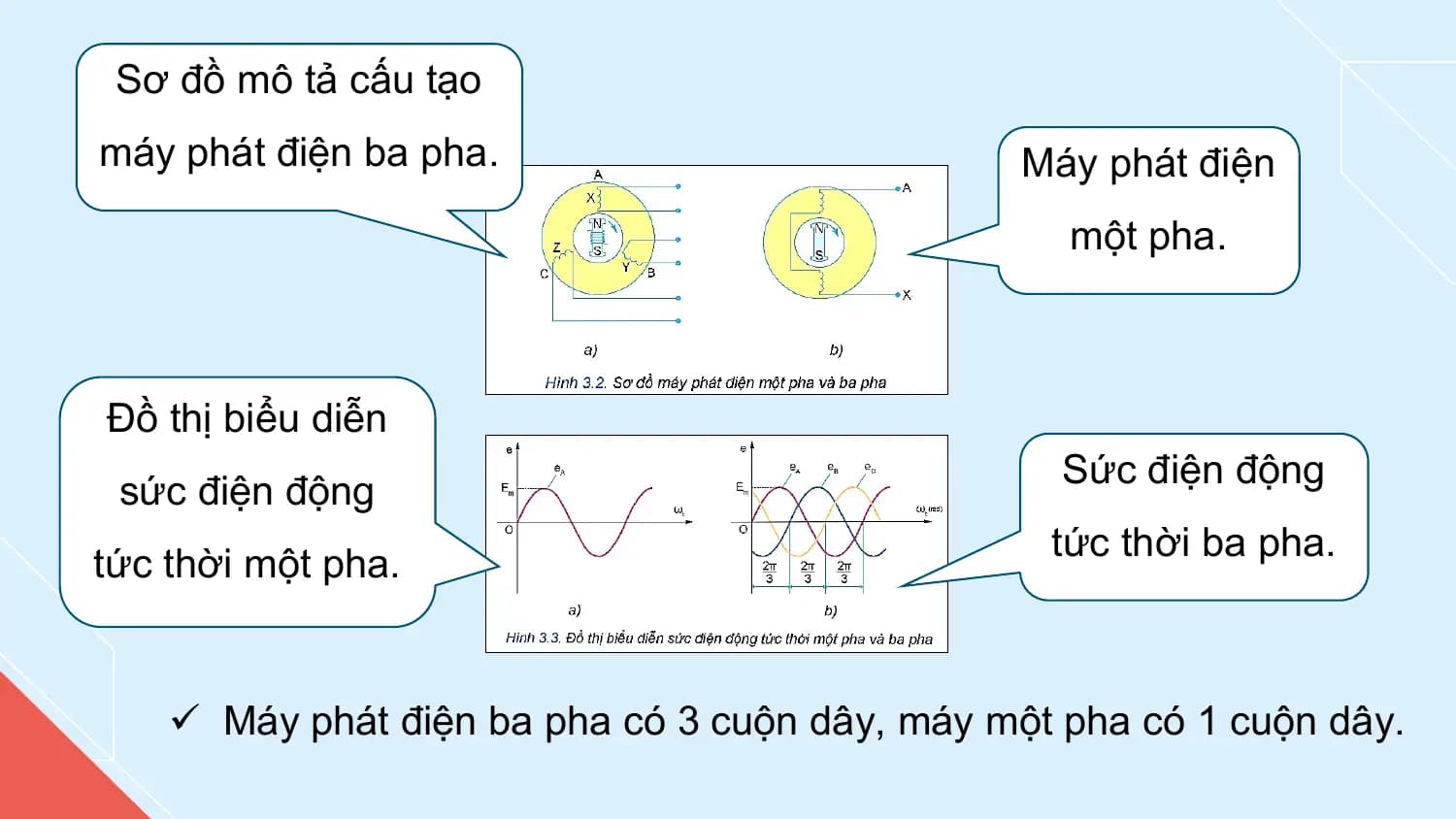

Sơ đồ mô tả cấu tạo máy phát điện ba pha. Máy phát điện một pha. Đồ thị biểu diễn Sức điện động sức điện động tức thời ba pha. tức thời một pha. ü Máy phát điện ba pha có 3 cuộn dây, máy một pha có 1 cuộn dây.
8. Slide nội dung
• 1 điểm
Thảo luận nhóm 1. Dòng điện xoay chiều một pha là gì? 2. Khái niệm về dòng điện xoay chiều ba pha? 3. Nguyên lí tạo ra dòng điện xoay chiều ba pha là gì?
9. Slide nội dung
• 1 điểm

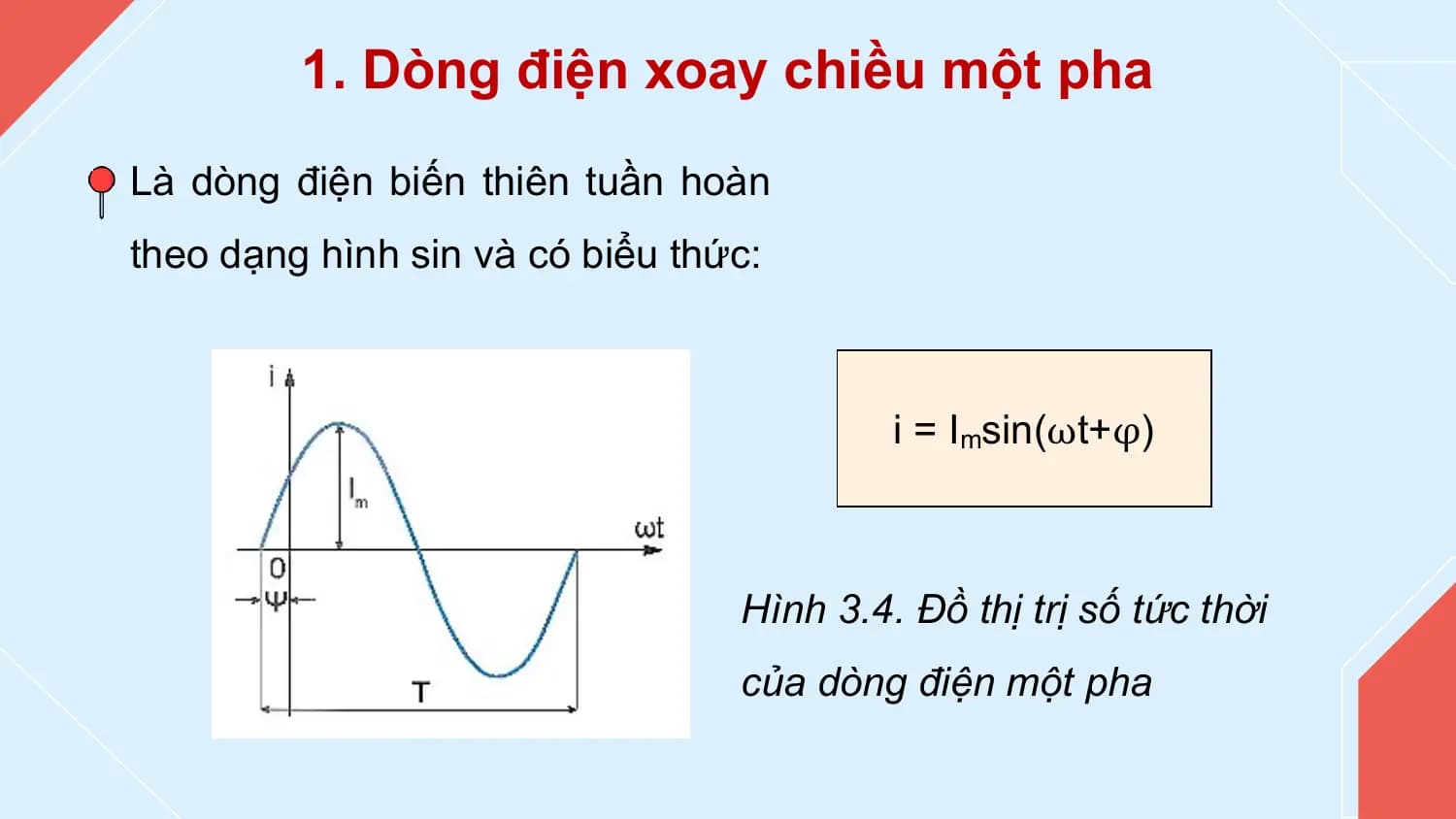

1. Dòng điện xoay chiều một pha Là dòng điện biến thiên tuần hoàn theo dạng hình sin và có biểu thức: i = Imsin(ωt+φ) Hình 3.4. Đồ thị trị số tức thời của dòng điện một pha
10. Slide nội dung
• 1 điểm

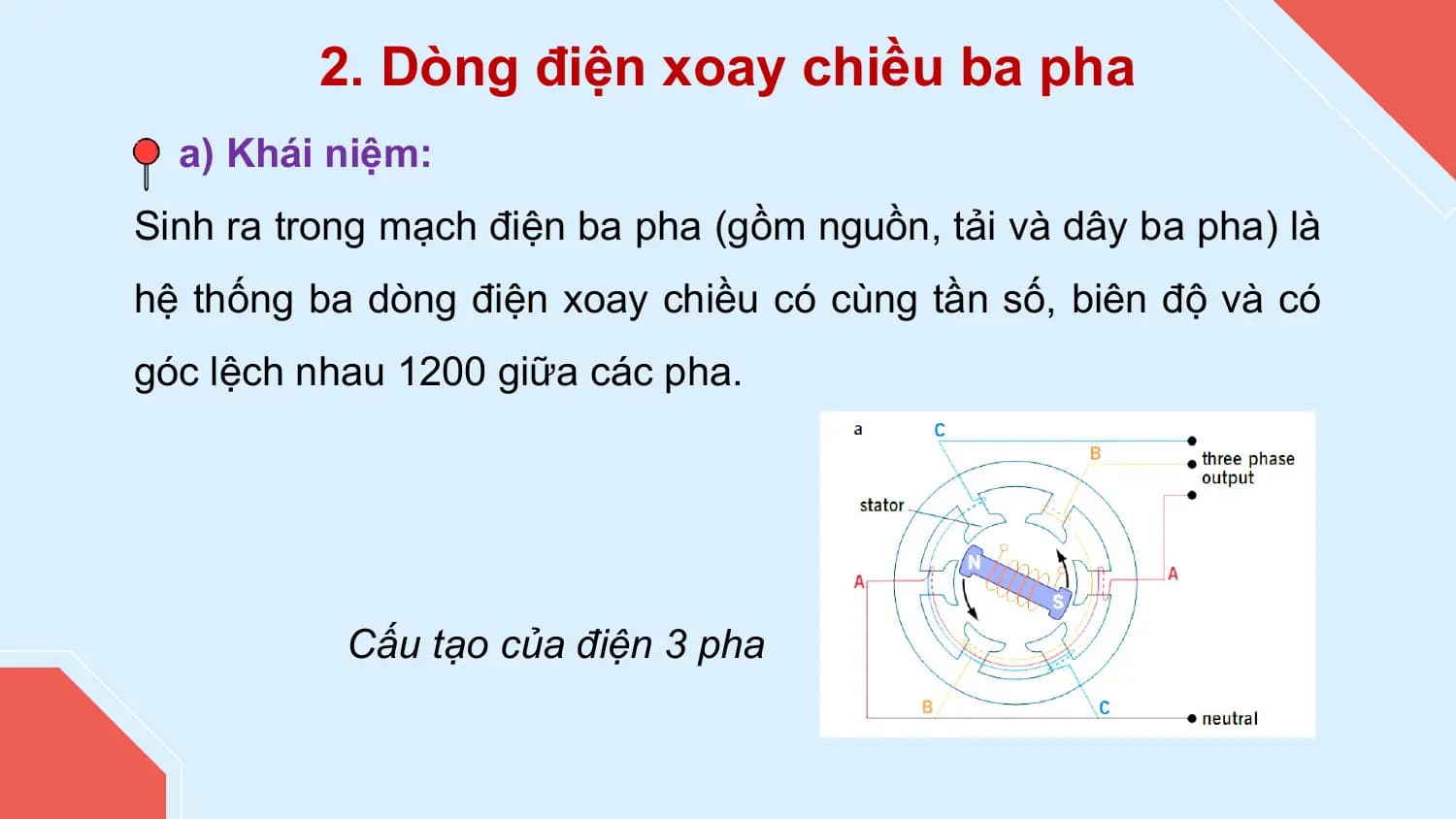

2. Dòng điện xoay chiều ba pha a) Khái niệm: Sinh ra trong mạch điện ba pha (gồm nguồn, tải và dây ba pha) là hệ thống ba dòng điện xoay chiều có cùng tần số, biên độ và có góc lệch nhau 1200 giữa các pha. Cấu tạo của điện 3 pha
11. Slide nội dung
• 1 điểm

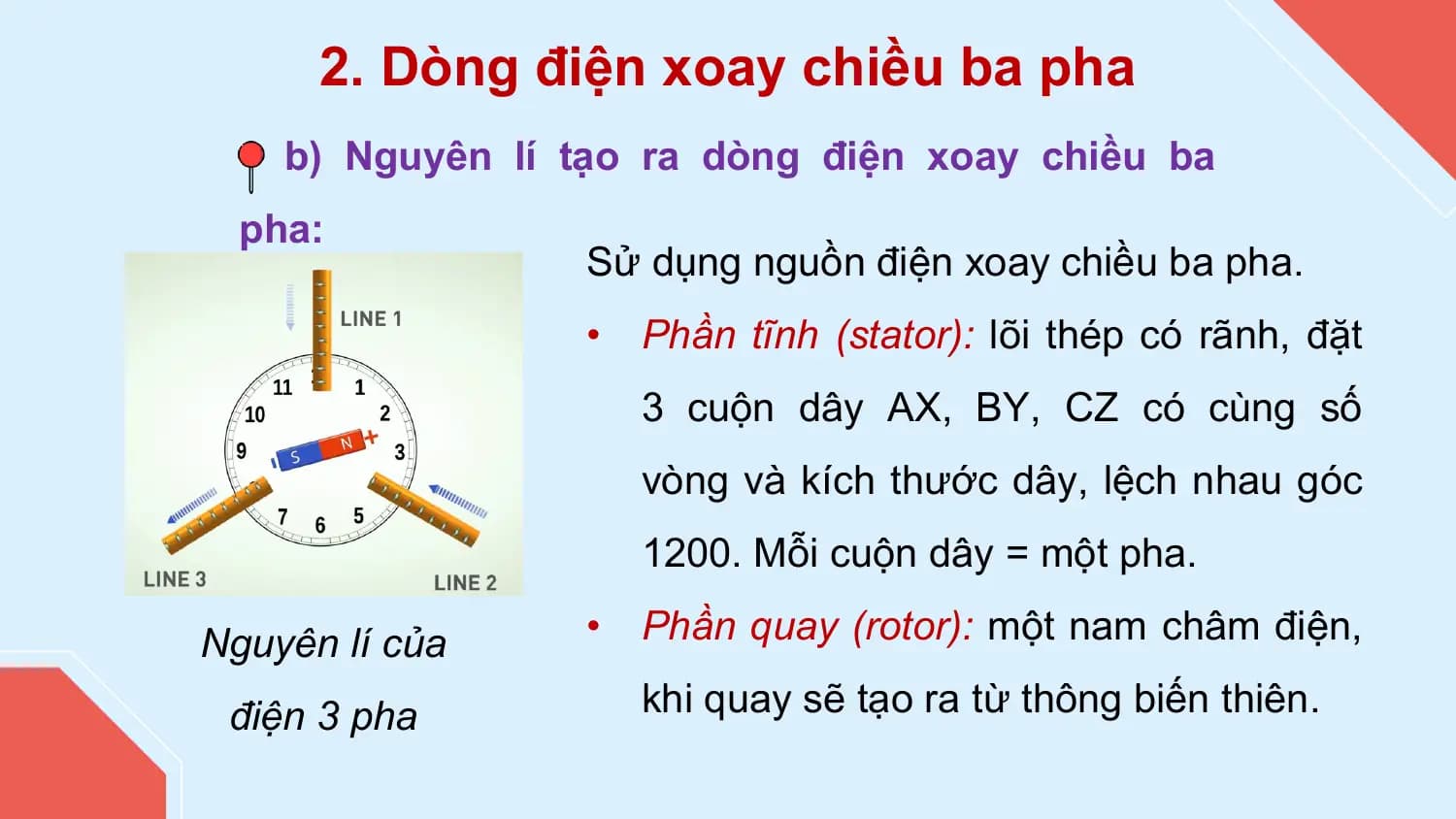

2. Dòng điện xoay chiều ba pha b) Nguyên lí tạo ra dòng điện xoay chiều ba pha: Sử dụng nguồn điện xoay chiều ba pha. • Phần tĩnh (stator): lõi thép có rãnh, đặt 3 cuộn dây AX, BY, CZ có cùng số vòng và kích thước dây, lệch nhau góc 1200. Mỗi cuộn dây = một pha. Nguyên lí của • Phần quay (rotor): một nam châm điện, điện 3 pha khi quay sẽ tạo ra từ thông biến thiên.
12. Slide nội dung
• 1 điểm
II CÁCH NỐI NGUỒN VÀ TẢI BA PHA
13. Slide nội dung
• 1 điểm

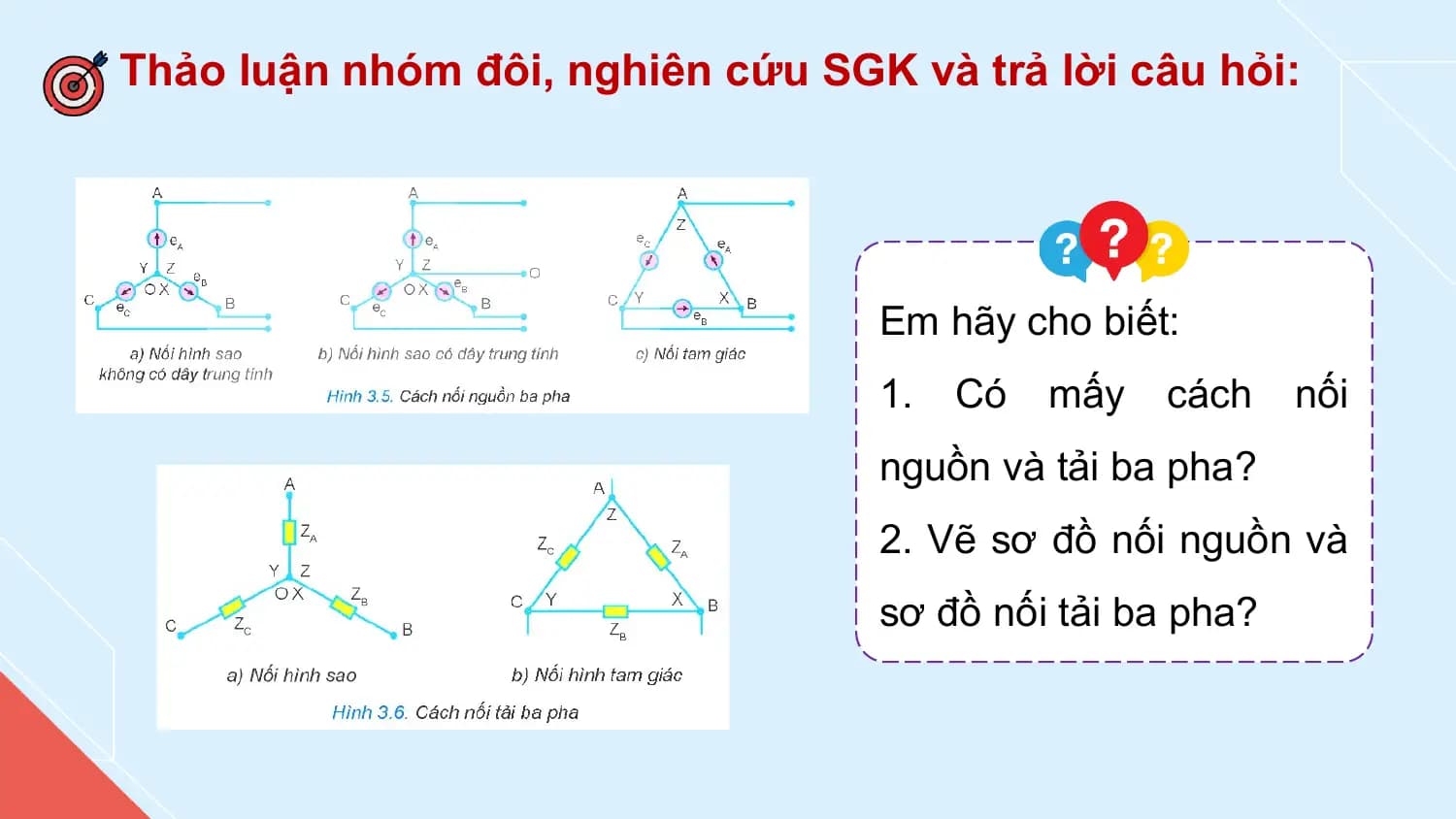

Thảo luận nhóm đôi, nghiên cứu SGK và trả lời câu hỏi: Em hãy cho biết: 1. Có mấy cách nối nguồn và tải ba pha? 2. Vẽ sơ đồ nối nguồn và sơ đồ nối tải ba pha?
14. Slide nội dung
• 1 điểm

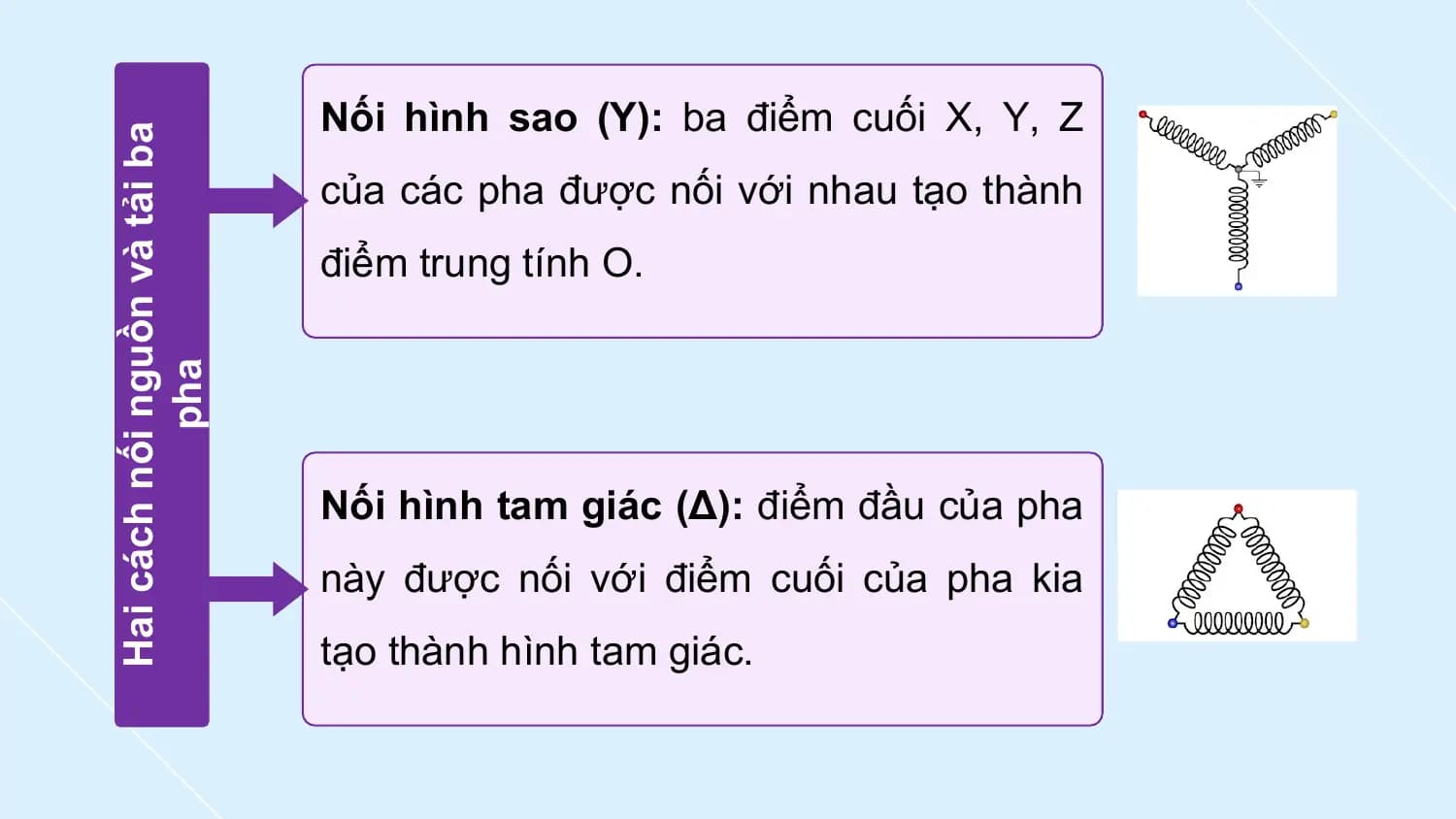

Nối hình sao (Y): ba điểm cuối X, Y, Z Hai cách nối nguồn và tải ba của các pha được nối với nhau tạo thành điểm trung tính O. pha Nối hình tam giác (Δ): điểm đầu của pha này được nối với điểm cuối của pha kia tạo thành hình tam giác.
15. Slide nội dung
• 1 điểm

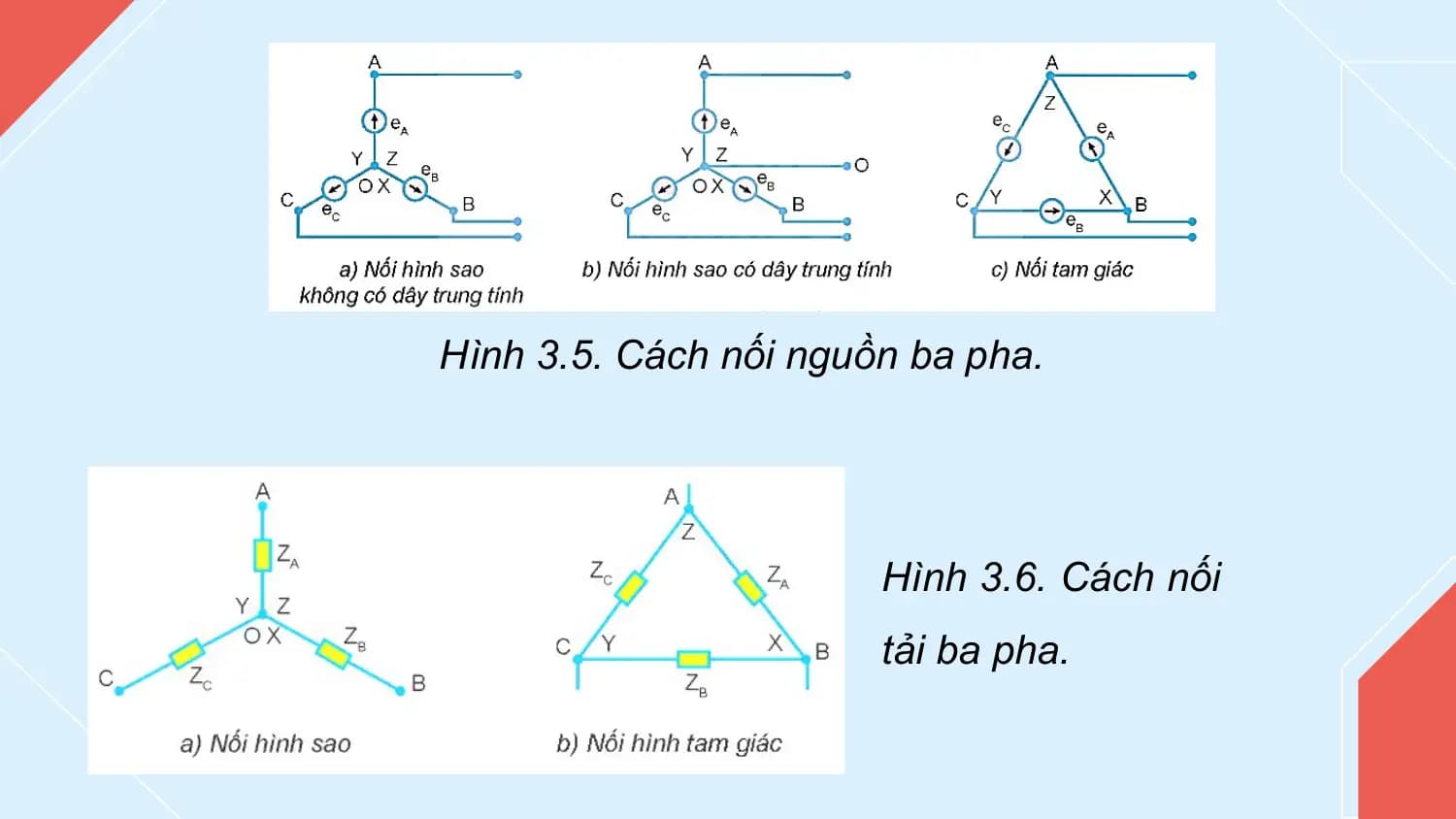

Hình 3.5. Cách nối nguồn ba pha. Hình 3.6. Cách nối tải ba pha.
16. Slide nội dung
• 1 điểm
III MẠCH ĐIỆN BA PHA
17. Slide nội dung
• 1 điểm

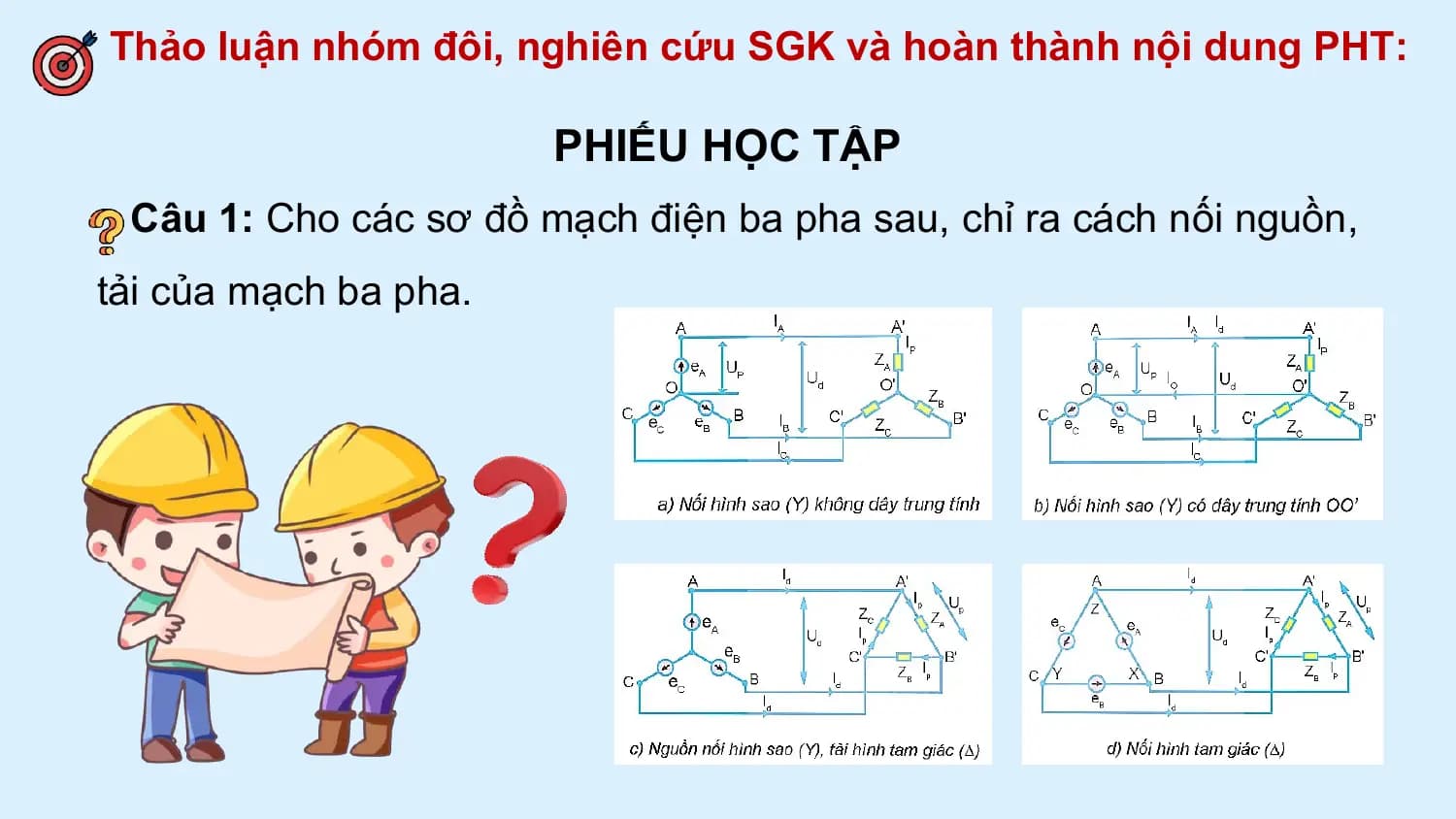

Thảo luận nhóm đôi, nghiên cứu SGK và hoàn thành nội dung PHT: PHIẾU HỌC TẬP Câu 1: Cho các sơ đồ mạch điện ba pha sau, chỉ ra cách nối nguồn, tải của mạch ba pha.
18. Slide nội dung
• 1 điểm

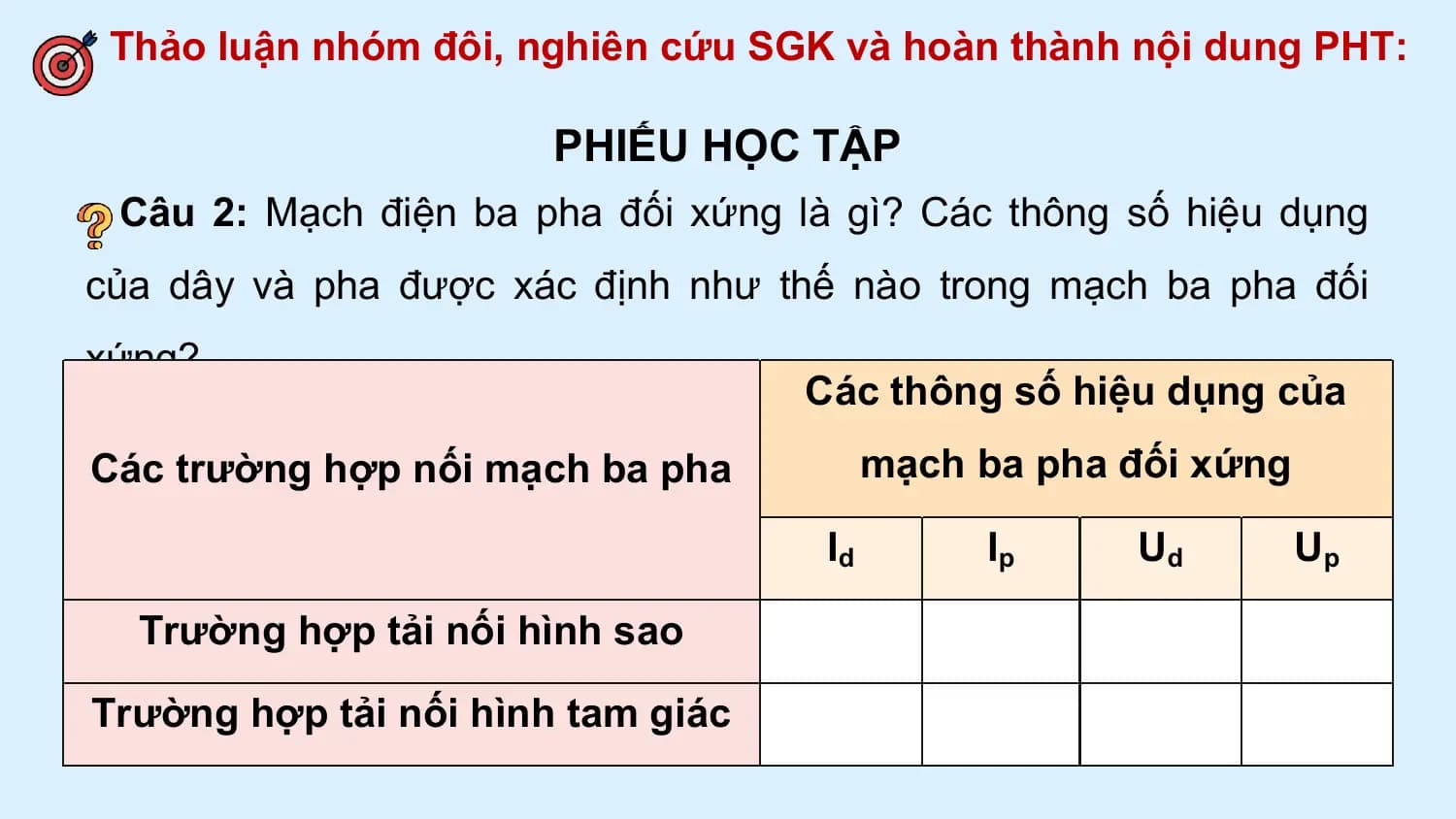

Thảo luận nhóm đôi, nghiên cứu SGK và hoàn thành nội dung PHT: PHIẾU HỌC TẬP Câu 2: Mạch điện ba pha đối xứng là gì? Các thông số hiệu dụng của dây và pha được xác định như thế nào trong mạch ba pha đối xứng? Các thông số hiệu dụng của Các trường hợp nối mạch ba pha mạch ba pha đối xứng Id Ip Ud Up Trường hợp tải nối hình sao Trường hợp tải nối hình tam giác
19. Slide nội dung
• 1 điểm

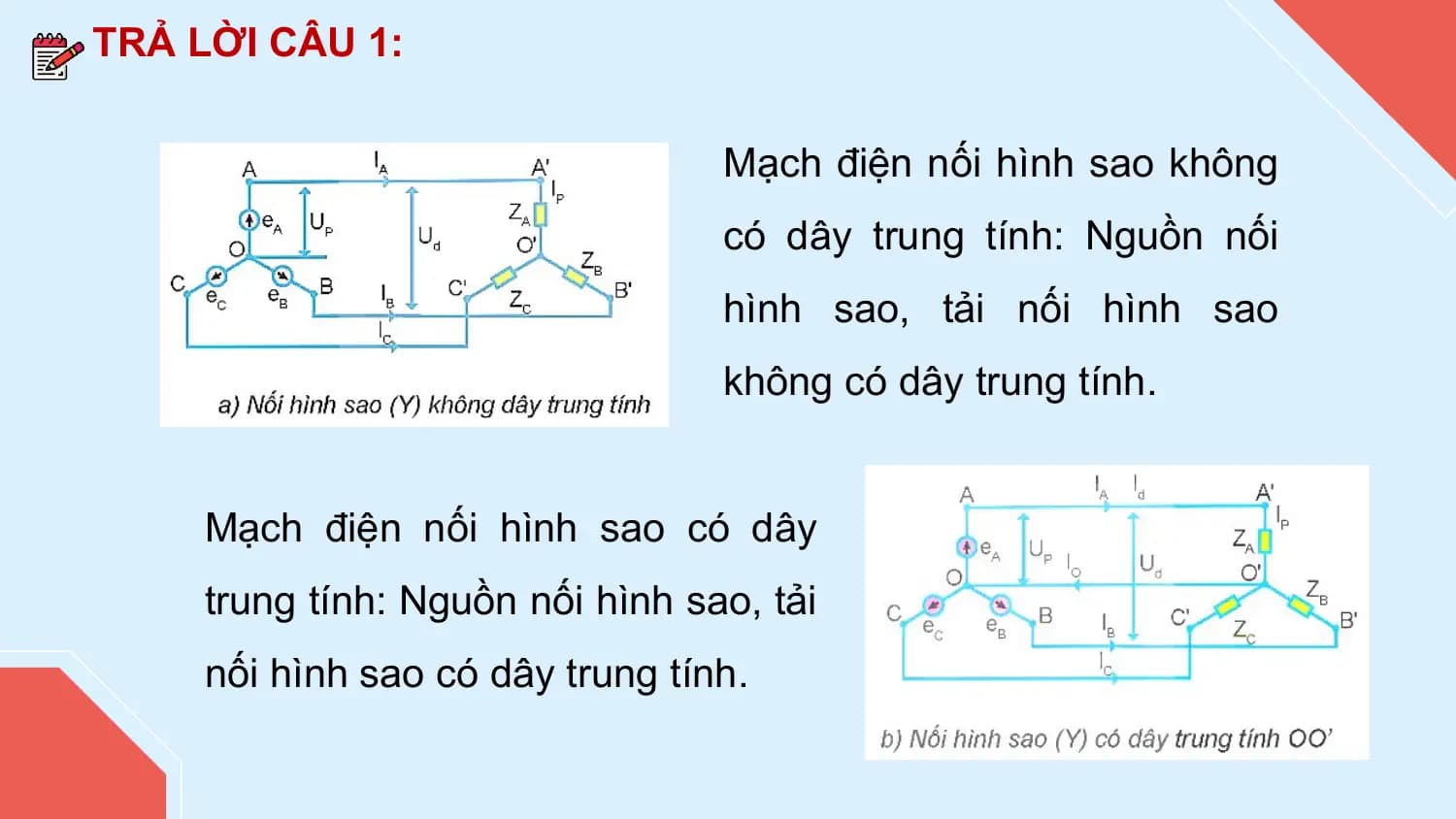

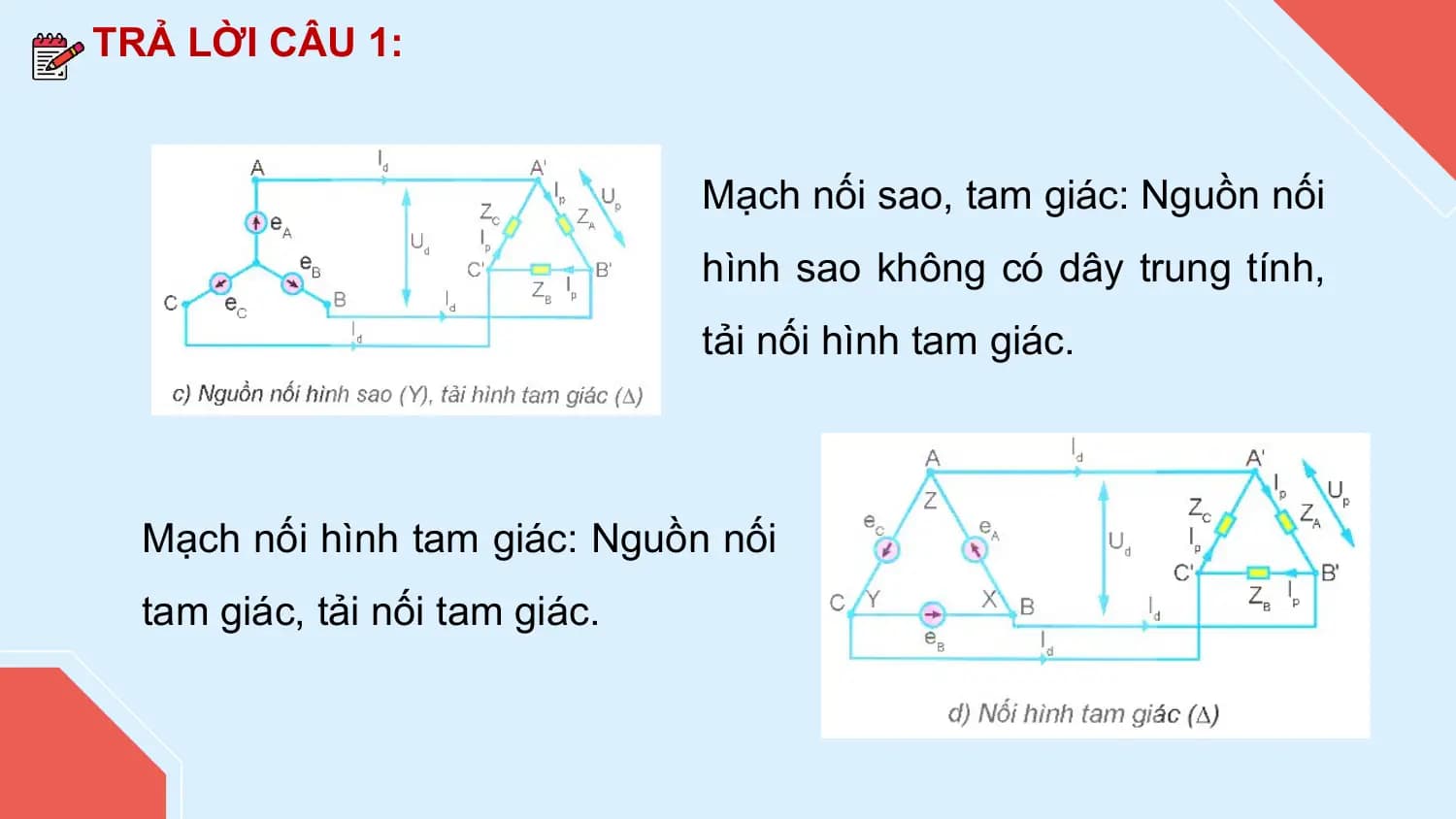

TRẢ LỜI CÂU 1: Mạch điện nối hình sao không có dây trung tính: Nguồn nối hình sao, tải nối hình sao không có dây trung tính. Mạch điện nối hình sao có dây trung tính: Nguồn nối hình sao, tải nối hình sao có dây trung tính.
20. Slide nội dung
• 1 điểm
TRẢ LỜI CÂU 1: Mạch nối sao, tam giác: Nguồn nối hình sao không có dây trung tính, tải nối hình tam giác. Mạch nối hình tam giác: Nguồn nối tam giác, tải nối tam giác.
21. Slide nội dung
• 1 điểm

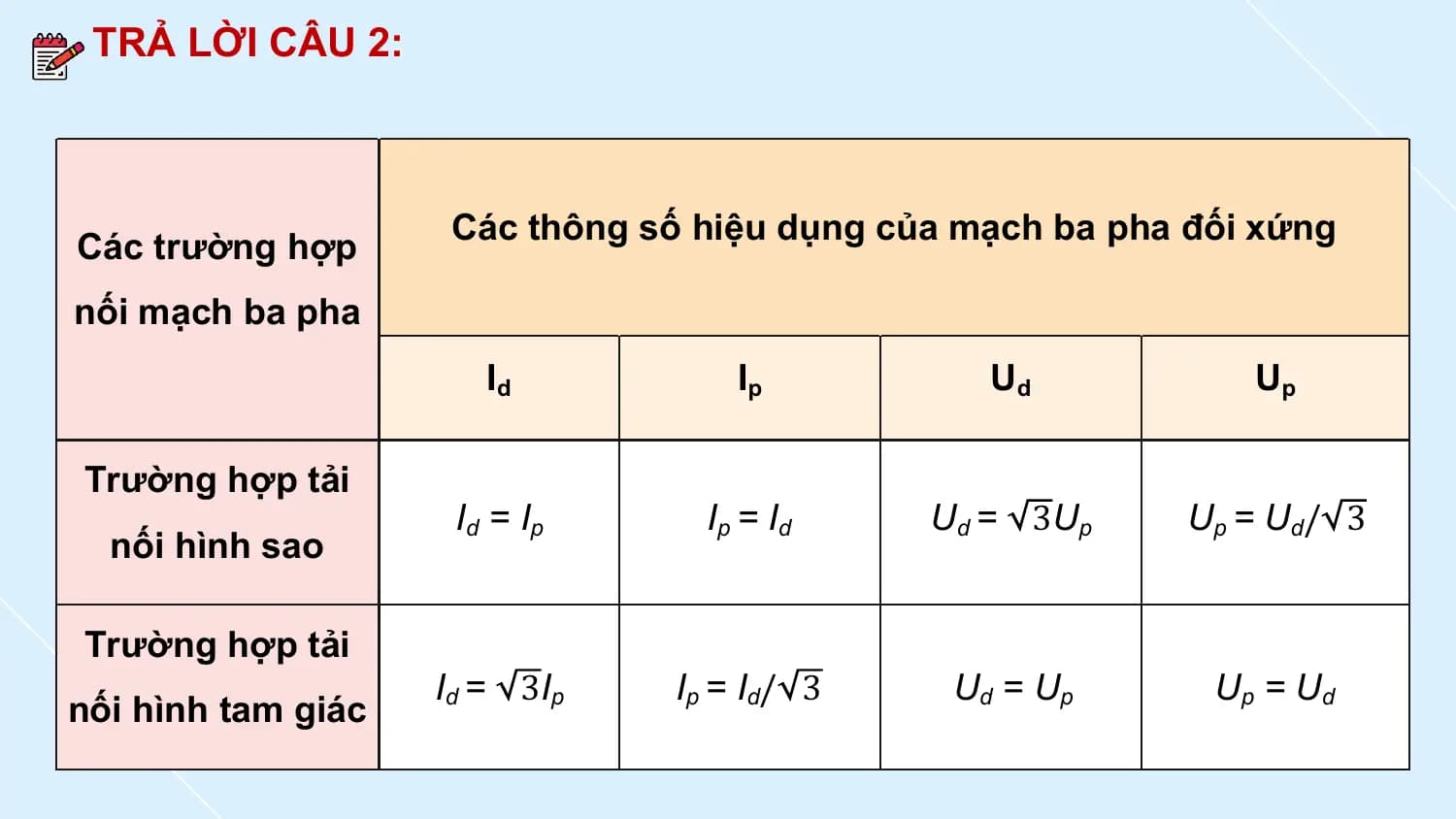

TRẢ LỜI CÂU 2: Các thông số hiệu dụng của mạch ba pha đối xứng Các trường hợp nối mạch ba pha Id Ip Ud Up Trường hợp tải Id = Ip Ip = Id Ud = 3Up U p = U d/ 3 nối hình sao Trường hợp tải Id = 3Ip I p = I d/ 3 Ud = Up Up = Ud nối hình tam giác
22. Slide nội dung
• 1 điểm

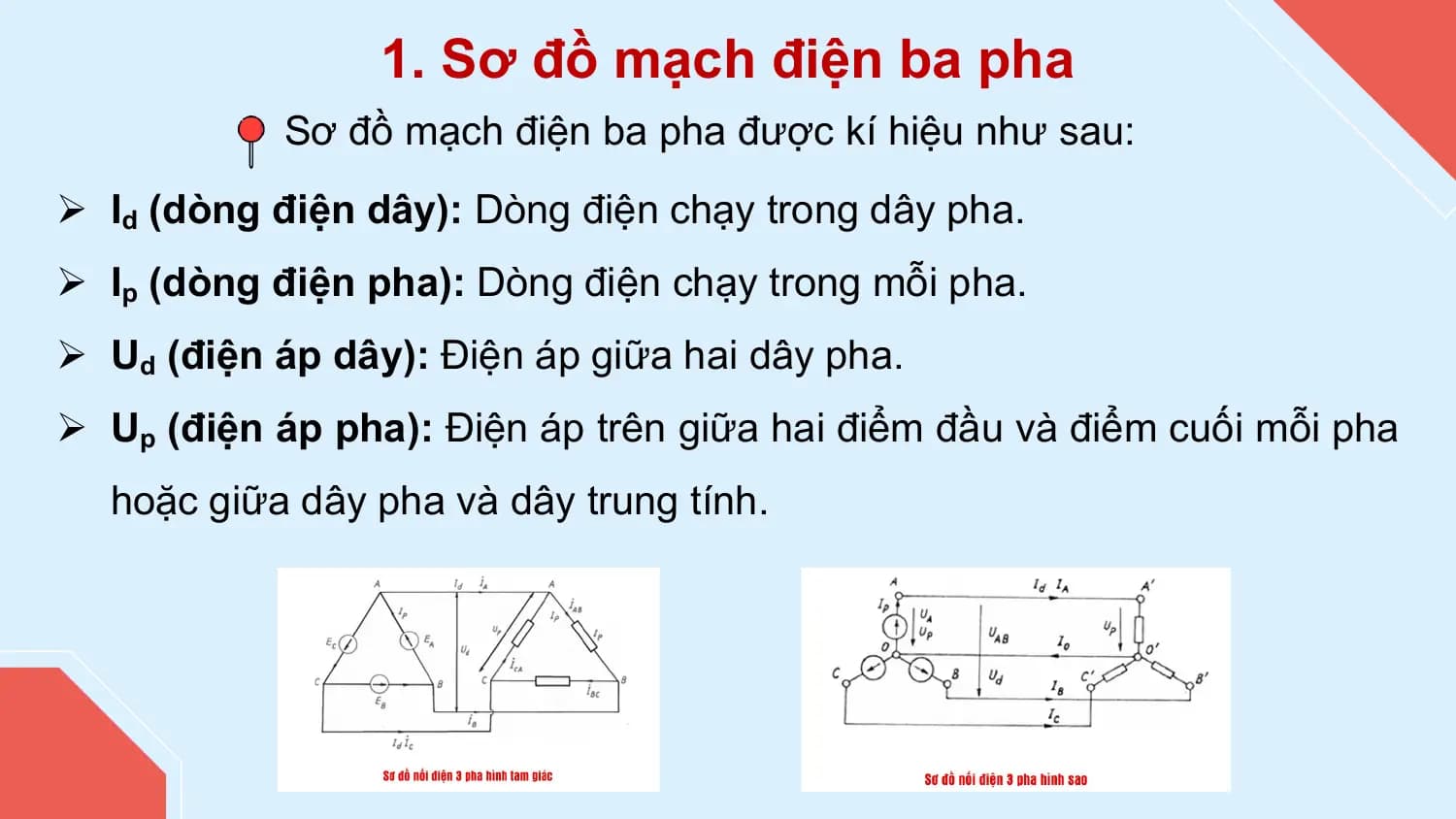

1. Sơ đồ mạch điện ba pha Sơ đồ mạch điện ba pha được kí hiệu như sau: Ø Id (dòng điện dây): Dòng điện chạy trong dây pha. Ø Ip (dòng điện pha): Dòng điện chạy trong mỗi pha. Ø Ud (điện áp dây): Điện áp giữa hai dây pha. Ø Up (điện áp pha): Điện áp trên giữa hai điểm đầu và điểm cuối mỗi pha hoặc giữa dây pha và dây trung tính.
23. Slide nội dung
• 1 điểm

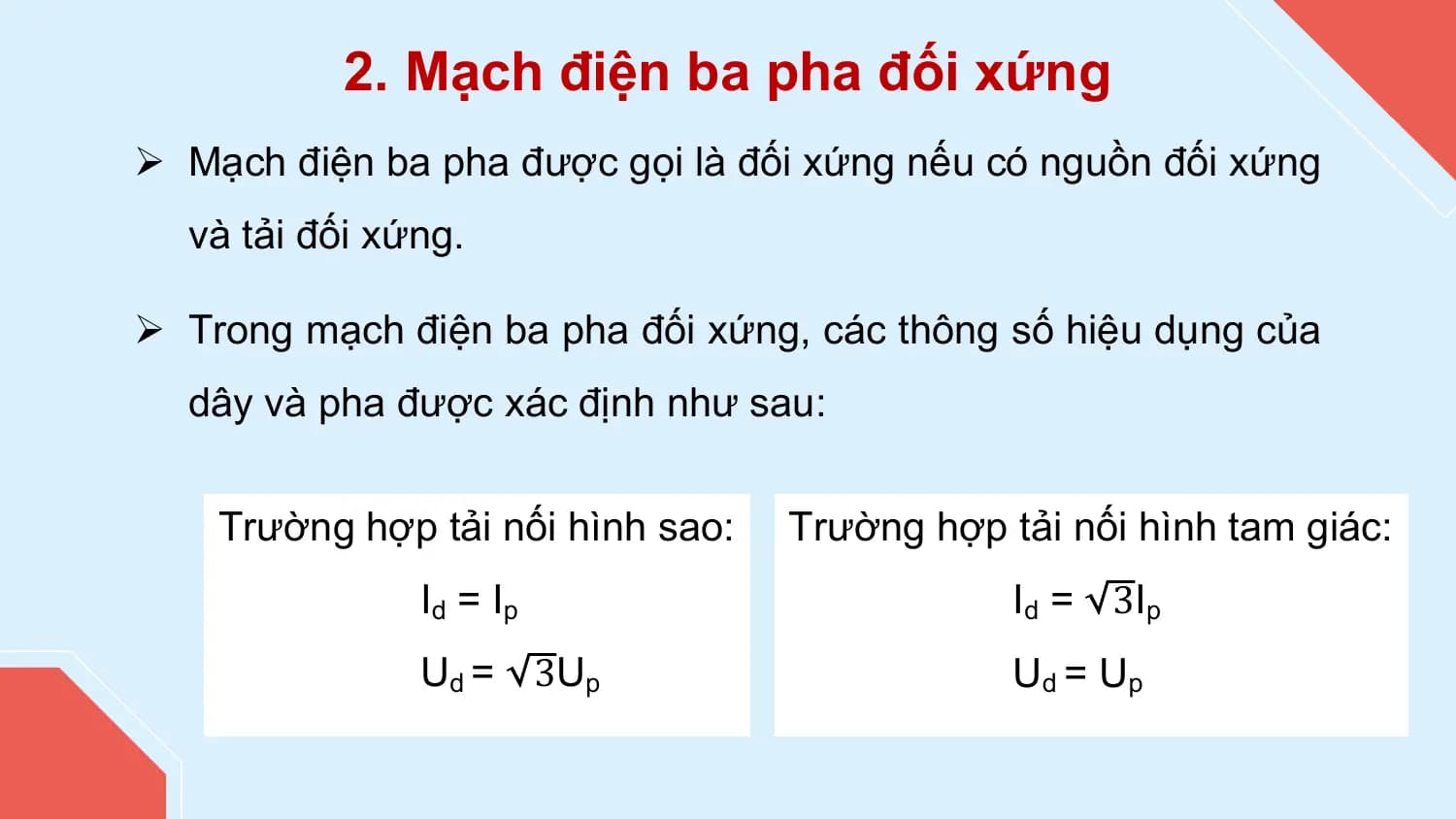

2. Mạch điện ba pha đối xứng Ø Mạch điện ba pha được gọi là đối xứng nếu có nguồn đối xứng và tải đối xứng. Ø Trong mạch điện ba pha đối xứng, các thông số hiệu dụng của dây và pha được xác định như sau: Trường hợp tải nối hình sao: Trường hợp tải nối hình tam giác: Id = Ip Id = 3Ip Ud = 3Up Ud = Up
24. Slide nội dung
• 1 điểm
Ví dụ (SGK – tr.21) • Xác định cách nối mạch điện trong ví dụ Một tải ba pha gồm đưa ra là gì? 3 điện trở R = 50 Ω • Áp dụng định luật Ohm cho đoạn mạch, ta nối hình tam giác, tìm được giá trị dòng điện pha của tải nối vào nguồn điện bằng bao nhiêu? ba pha có Ud = 380 • Áp dụng cách tính thông số hiệu dụng cho V. Tính dòng điện mạch ba pha đối xứng mắc hình tam giác, pha và dòng điện tính được dòng điện dây bằng bao nhiêu? dây.
25. Slide nội dung
• 1 điểm

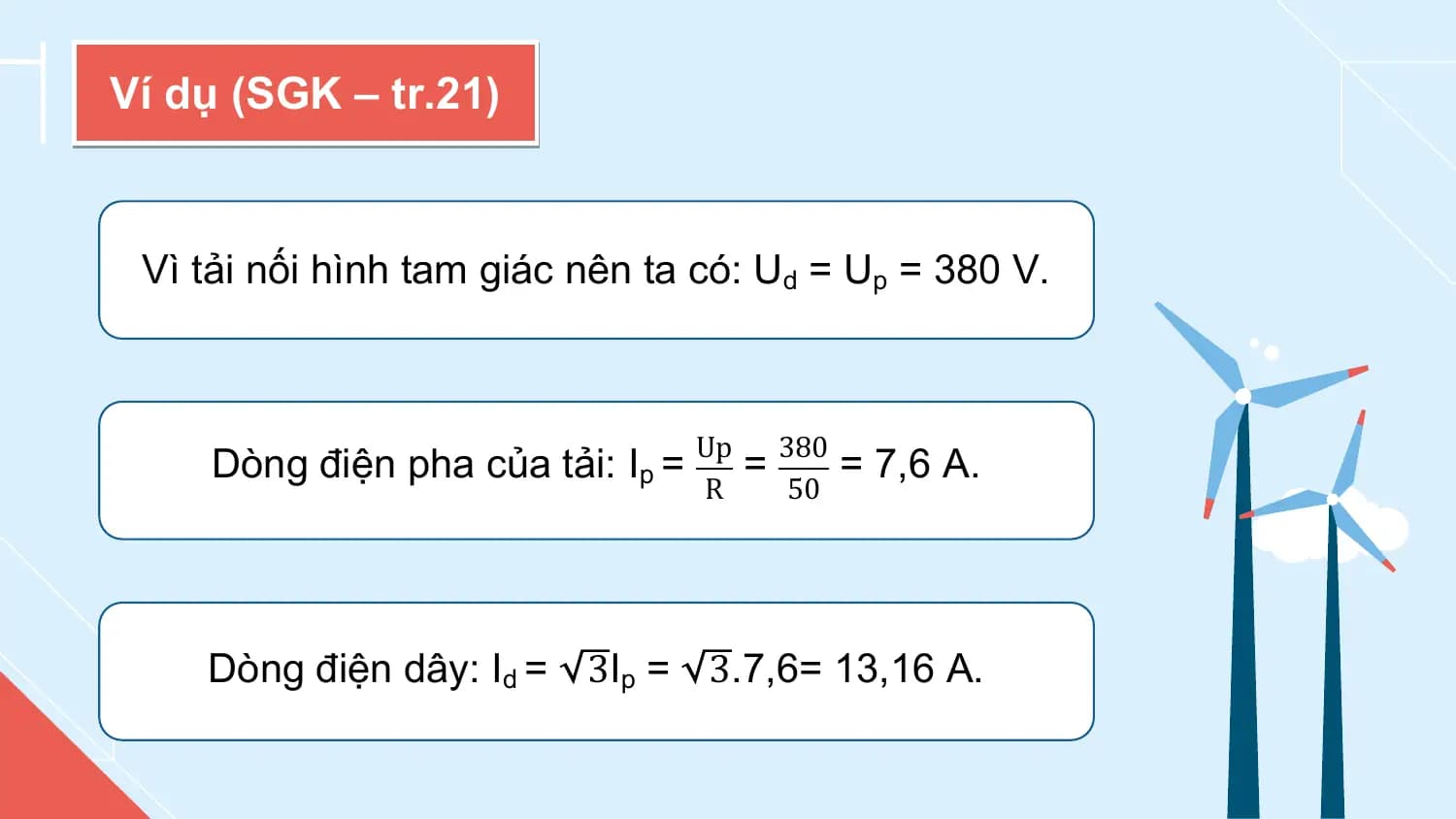

Ví dụ (SGK – tr.21) Vì tải nối hình tam giác nên ta có: Ud = Up = 380 V. Up 380 Dòng điện pha của tải: Ip = = = 7,6 A. R 50 Dòng điện dây: Id = 3Ip = 3.7,6= 13,16 A.
26. Slide nội dung
• 1 điểm
LUYỆN TẬP Nhiệm vụ 1: Trò chơi trắc nghiệm
27. Slide nội dung
• 1 điểm
Câu 1: Đơn vị của tốc độ góc của dòng điện là gì? A. rad. B. rad/s. C. m/s. D. s.
28. Slide nội dung
• 1 điểm

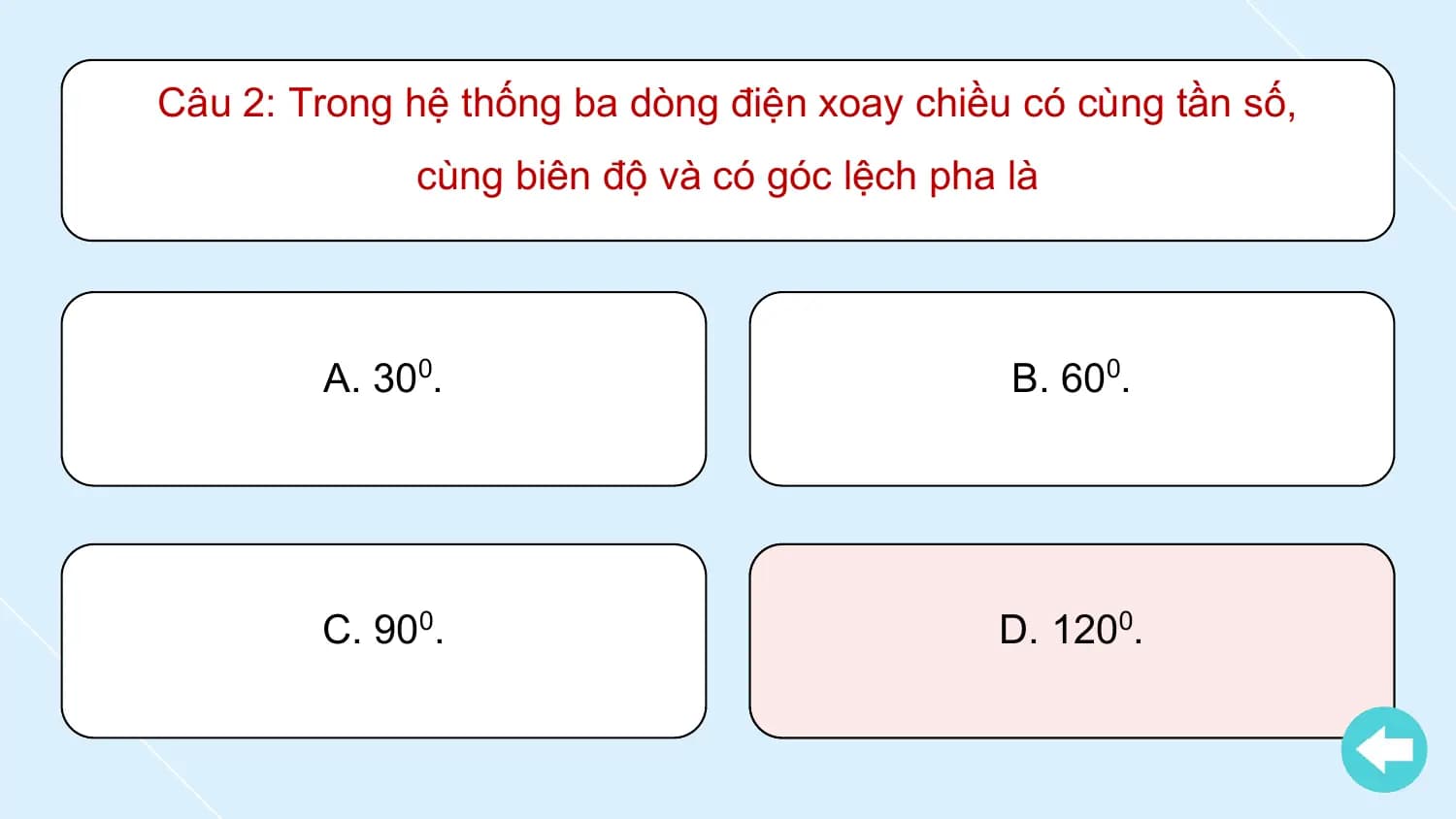

Câu 2: Trong hệ thống ba dòng điện xoay chiều có cùng tần số, cùng biên độ và có góc lệch pha là A. 300. B. 600. C. 900. D. 1200.
29. Slide nội dung
• 1 điểm
Câu 3: Phần quay (rotor) của máy phát điện ba pha được làm từ A. lõi thép có rãnh. B. nam châm vĩnh cửu. C. nam châm điện. D. cuộn dây.
30. Slide nội dung
• 1 điểm

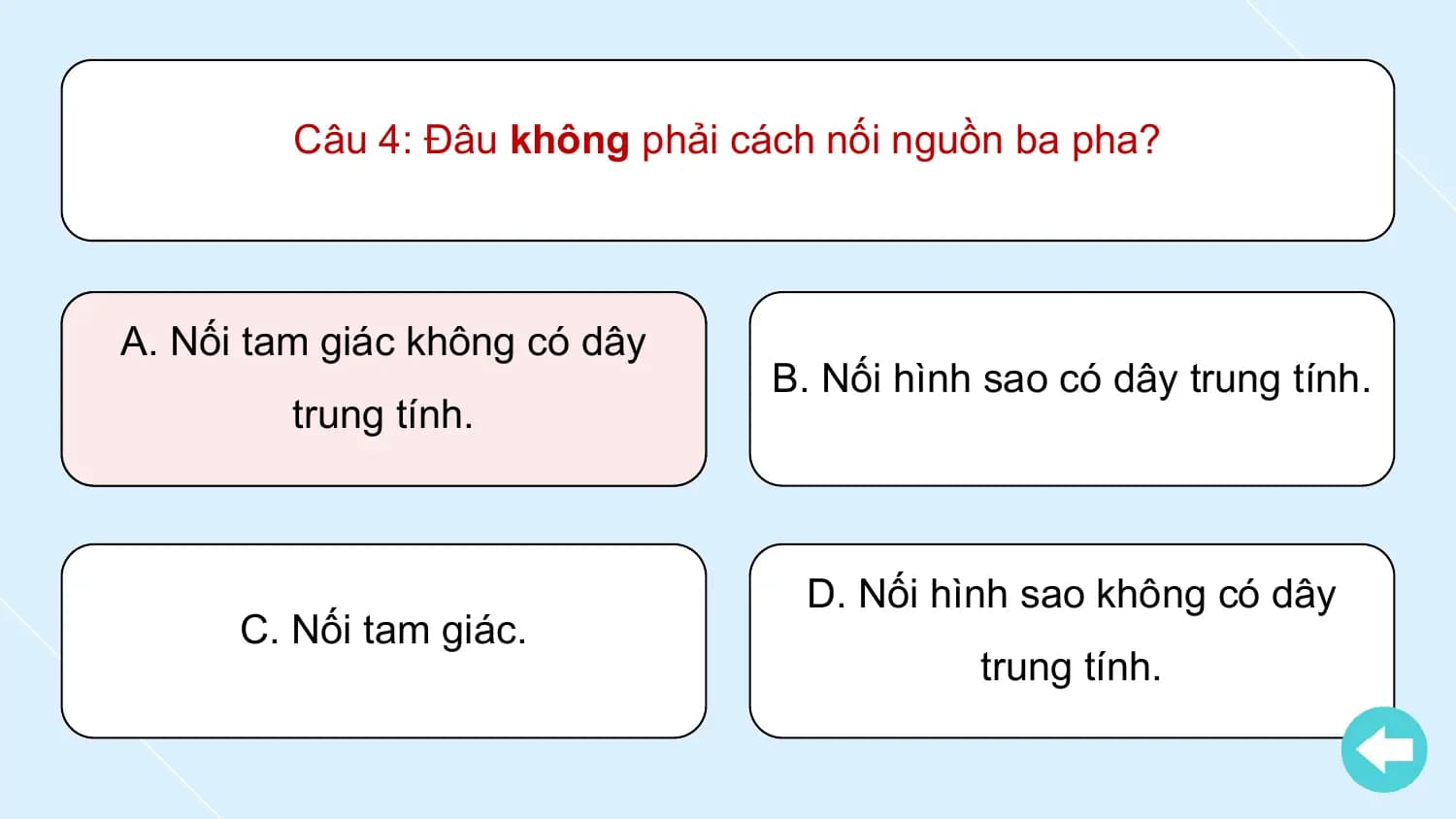

Câu 4: Đâu không phải cách nối nguồn ba pha? A. Nối tam giác không có dây B. Nối hình sao có dây trung tính. trung tính. D. Nối hình sao không có dây C. Nối tam giác. trung tính.
31. Slide nội dung
• 1 điểm
Câu 5: Id trong mạch điện ba pha là kí hiệu của đại lượng nào? A. Dòng điện chạy trong mỗi pha. B. Dòng điện chạy trong dây pha. D. Điện áp trên giữa điểm đầu và C. Điện áp giữa hai dây pha. điểm cuối mỗi pha.
32. Slide nội dung
• 1 điểm

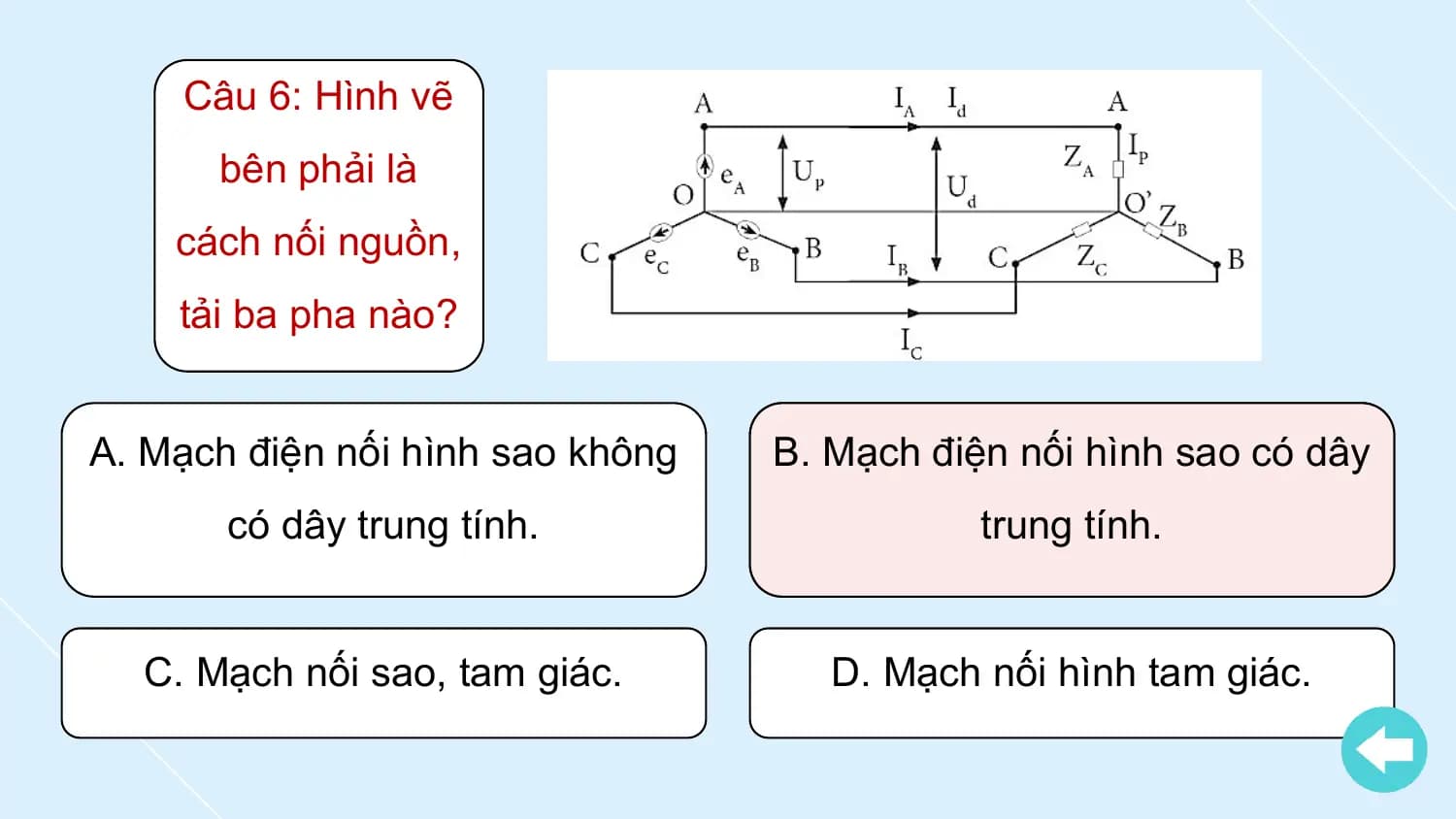

Câu 6: Hình vẽ bên phải là cách nối nguồn, tải ba pha nào? A. Mạch điện nối hình sao không B. Mạch điện nối hình sao có dây có dây trung tính. trung tính. C. Mạch nối sao, tam giác. D. Mạch nối hình tam giác.
33. Slide nội dung
• 1 điểm

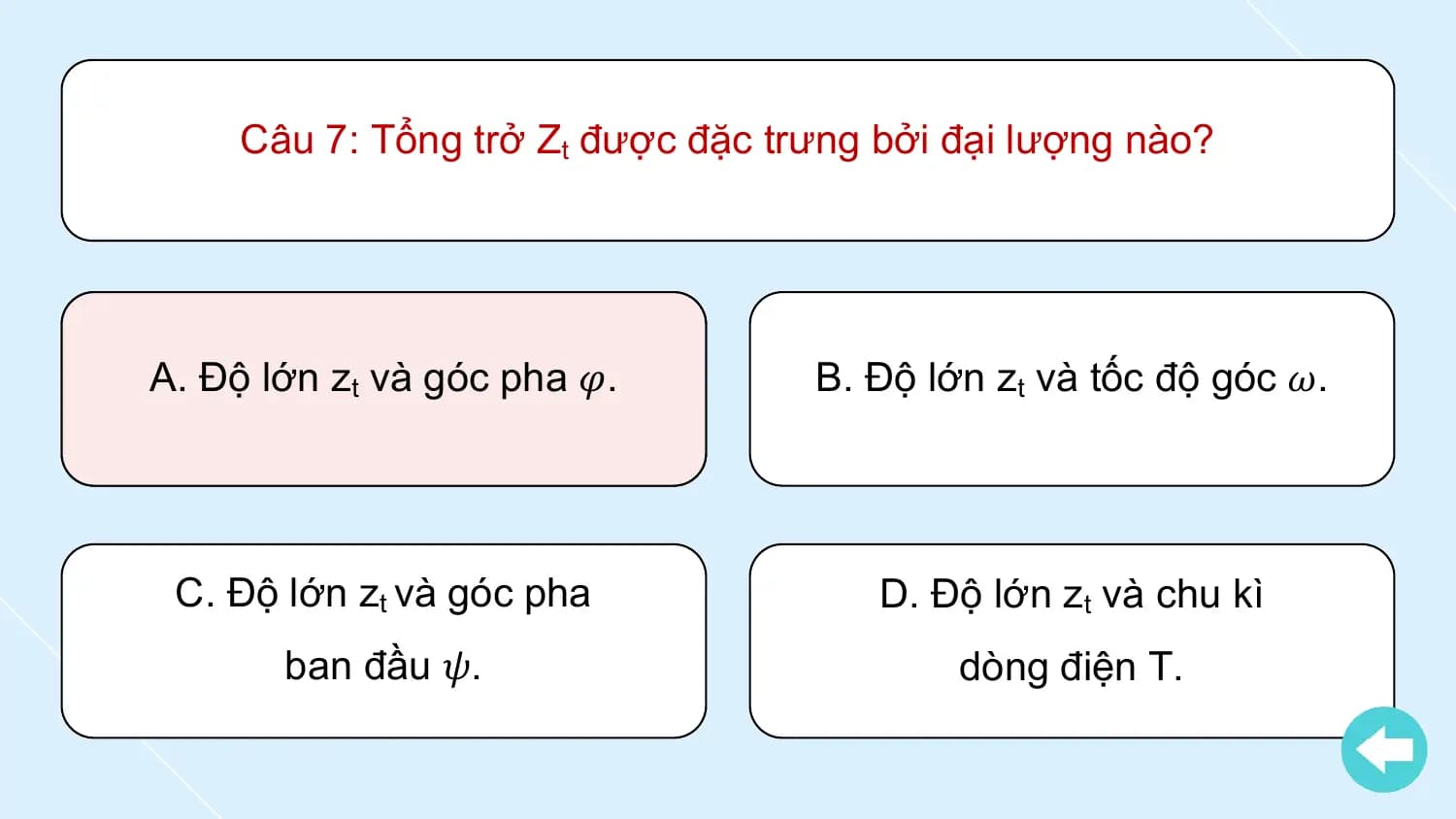

Câu 7: Tổng trở Zt được đặc trưng bởi đại lượng nào? A. Độ lớn zt và góc pha 𝜑. B. Độ lớn zt và tốc độ góc 𝜔. C. Độ lớn zt và góc pha D. Độ lớn zt và chu kì ban đầu 𝜓. dòng điện T.
34. Slide nội dung
• 1 điểm

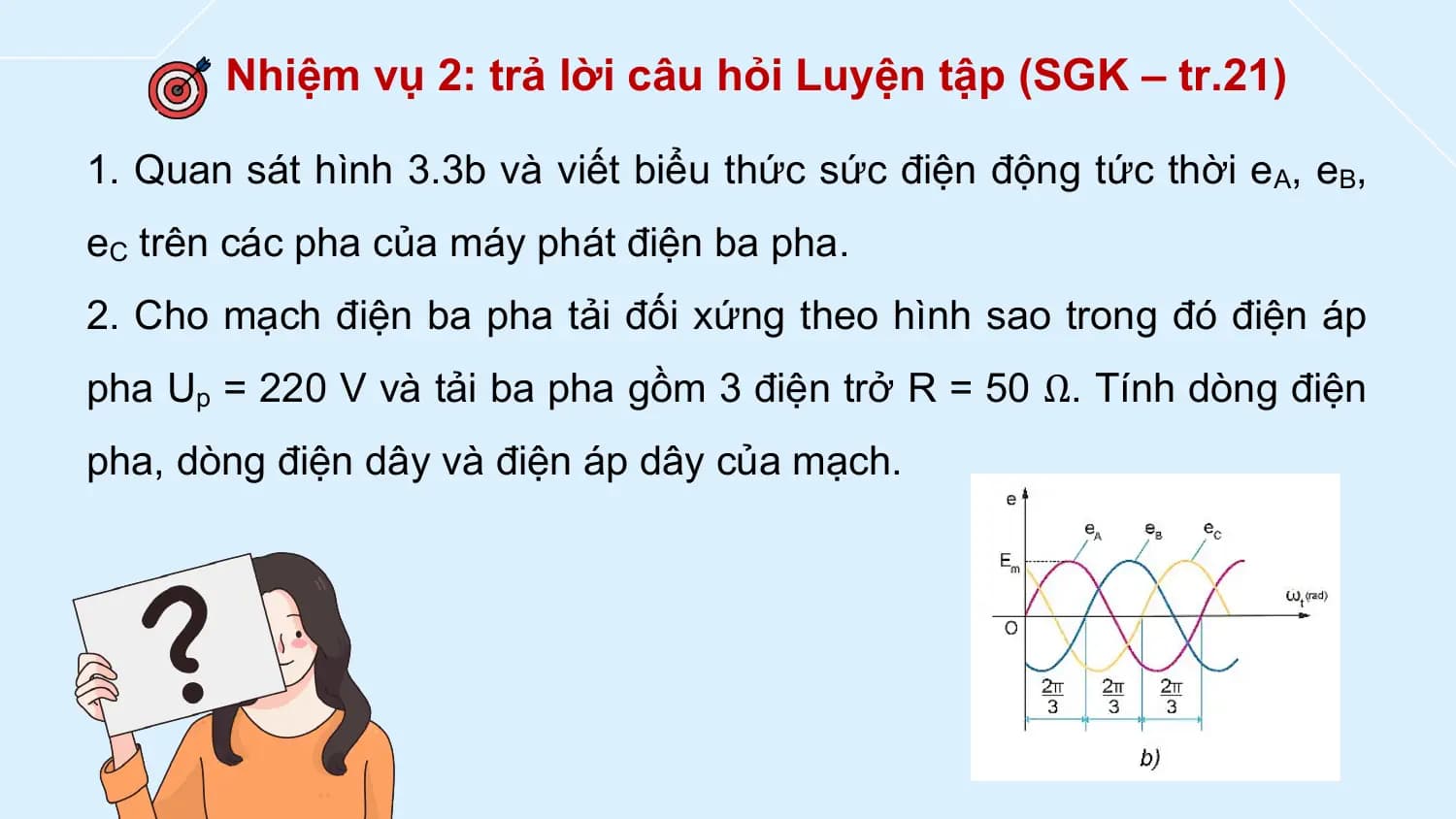

Nhiệm vụ 2: trả lời câu hỏi Luyện tập (SGK – tr.21) 1. Quan sát hình 3.3b và viết biểu thức sức điện động tức thời eA, eB, eC trên các pha của máy phát điện ba pha. 2. Cho mạch điện ba pha tải đối xứng theo hình sao trong đó điện áp pha Up = 220 V và tải ba pha gồm 3 điện trở R = 50 Ω. Tính dòng điện pha, dòng điện dây và điện áp dây của mạch.
35. Slide nội dung
• 1 điểm

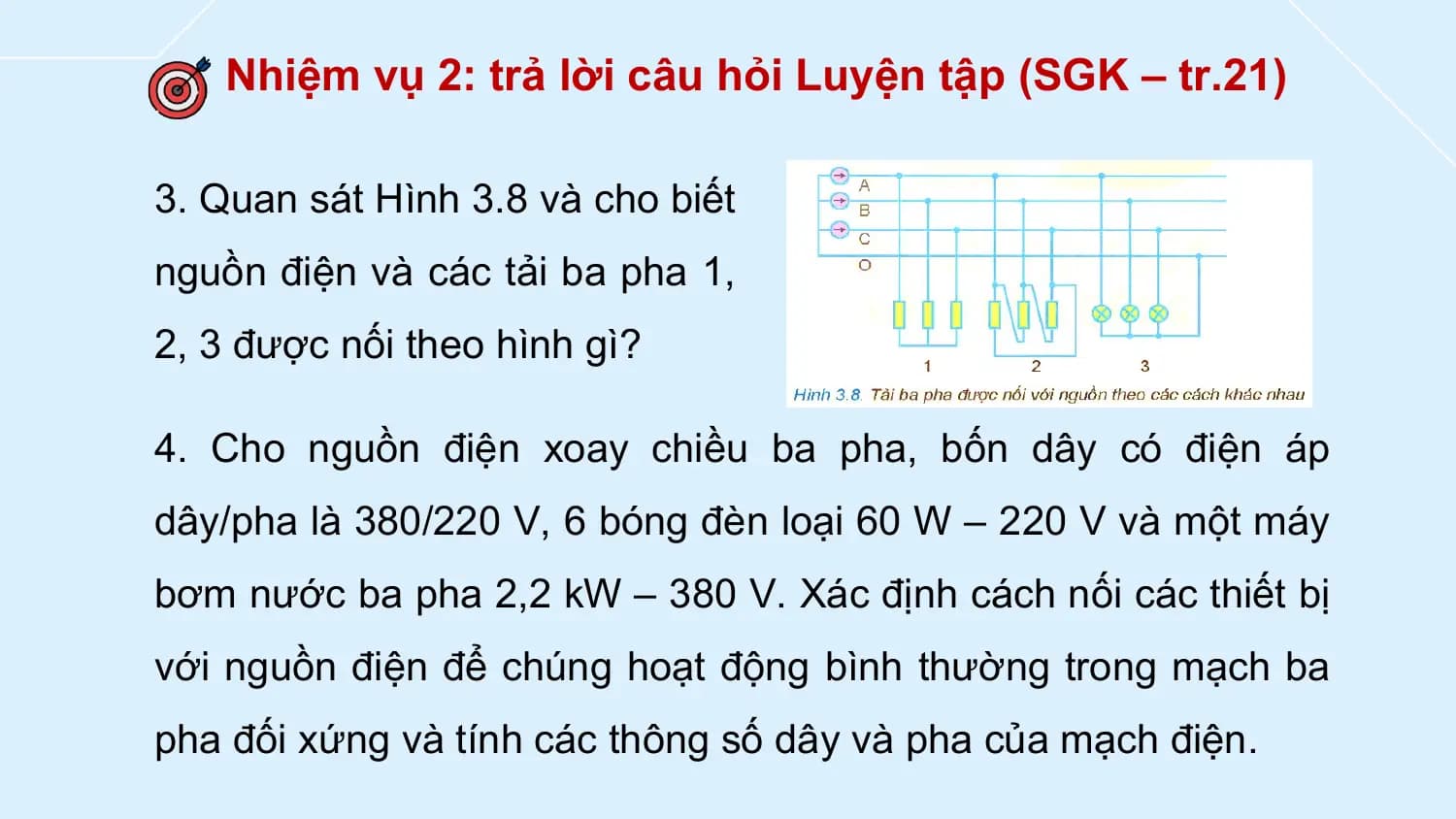

Nhiệm vụ 2: trả lời câu hỏi Luyện tập (SGK – tr.21) 3. Quan sát Hình 3.8 và cho biết nguồn điện và các tải ba pha 1, 2, 3 được nối theo hình gì? 4. Cho nguồn điện xoay chiều ba pha, bốn dây có điện áp dây/pha là 380/220 V, 6 bóng đèn loại 60 W – 220 V và một máy bơm nước ba pha 2,2 kW – 380 V. Xác định cách nối các thiết bị với nguồn điện để chúng hoạt động bình thường trong mạch ba pha đối xứng và tính các thông số dây và pha của mạch điện.
36. Slide nội dung
• 1 điểm

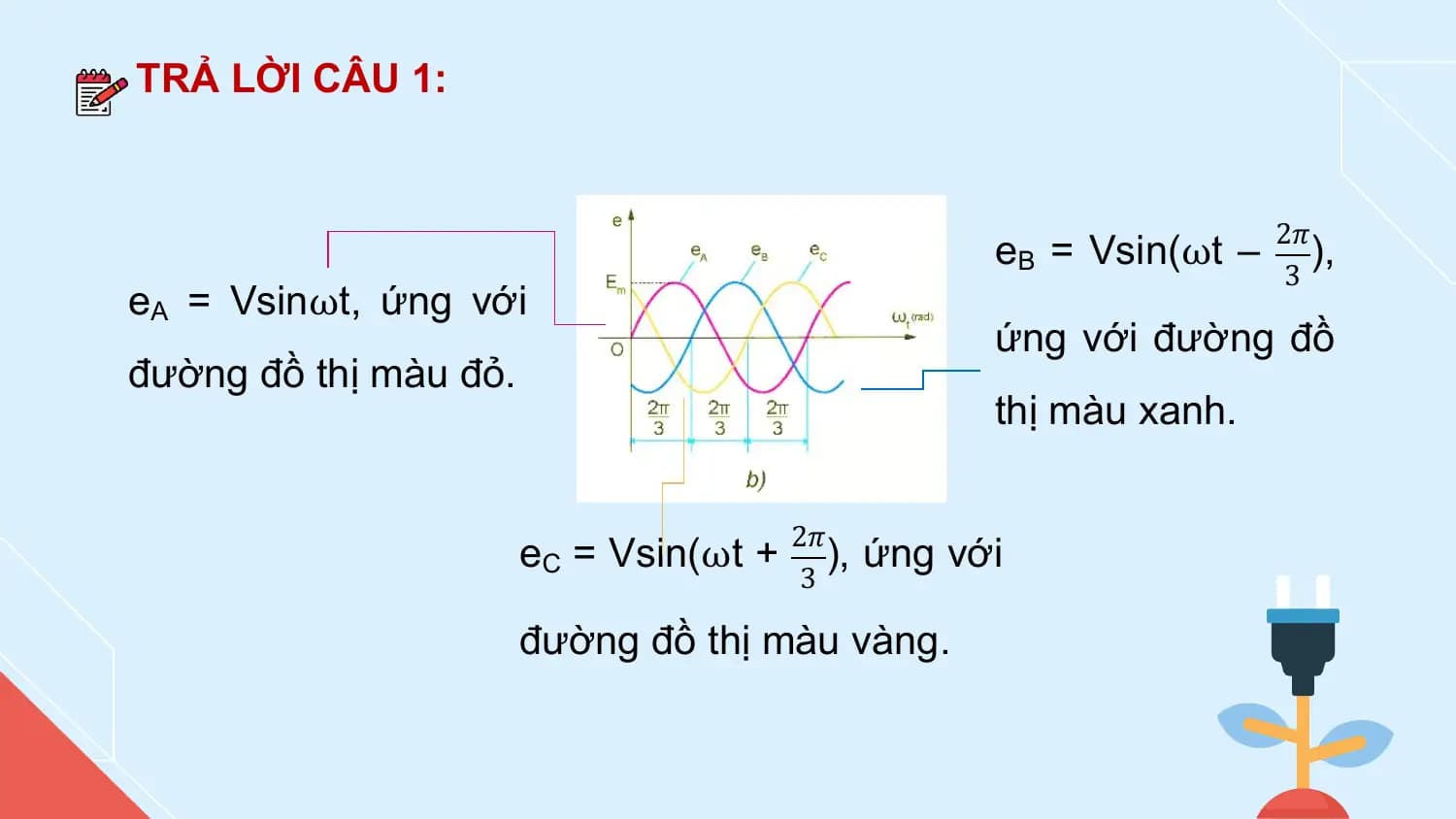

TRẢ LỜI CÂU 1: 2𝜋 eB = Vsin(ωt – ), 3 eA = Vsinωt, ứng với ứng với đường đồ đường đồ thị màu đỏ. thị màu xanh. 2𝜋 eC = Vsin(ωt + ), ứng với 3 đường đồ thị màu vàng.
37. Slide nội dung
• 1 điểm
TRẢ LỜI CÂU 2: Up 220 V Dòng điện pha: Ip = = = 4,4 A. R 50 Dòng điện dây: Id = Ip = 4,4 A. Điện áp dây: Ud = 3Up = 3 x 220 V = 381 V.
38. Slide nội dung
• 1 điểm

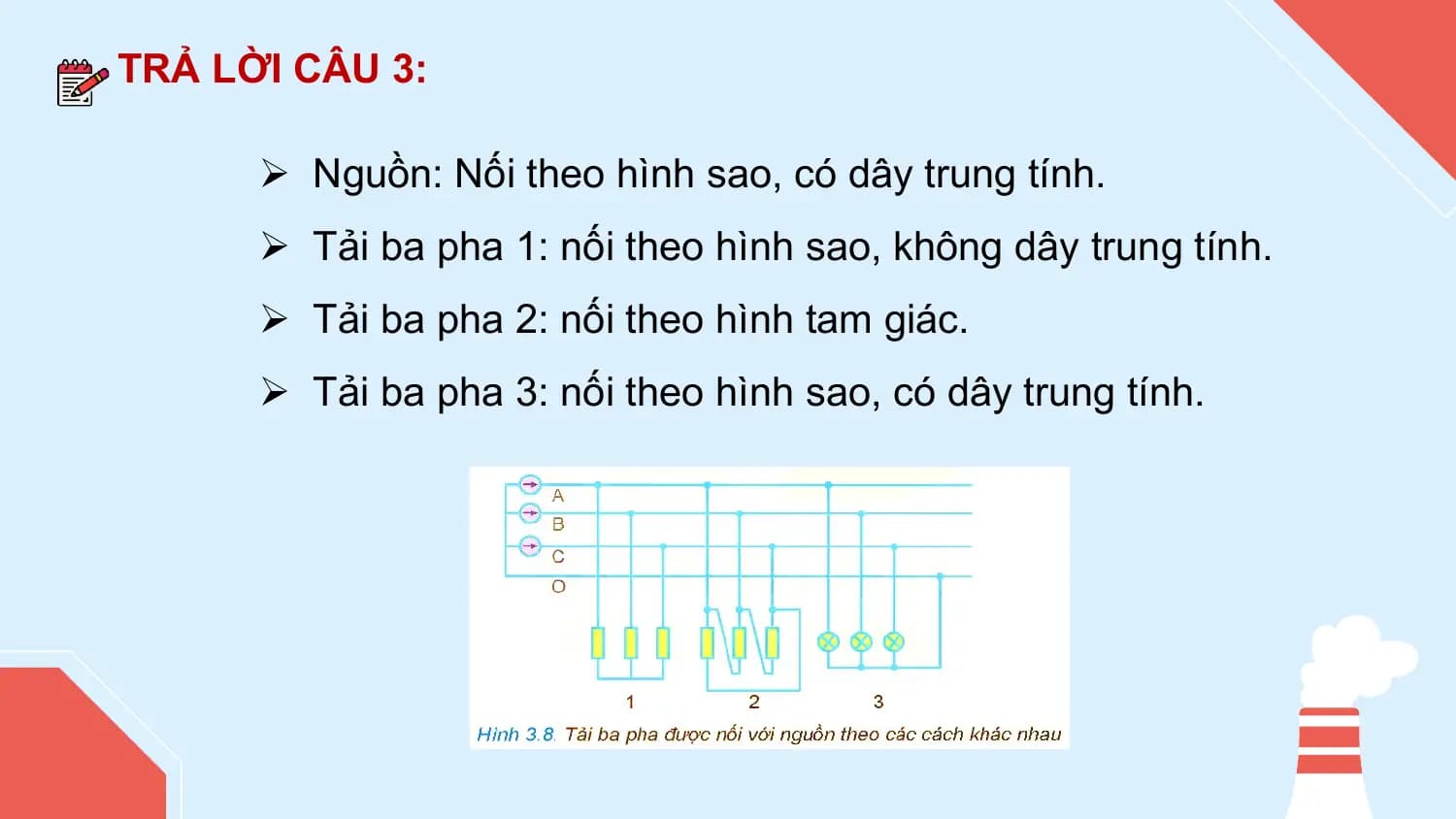

TRẢ LỜI CÂU 3: Ø Nguồn: Nối theo hình sao, có dây trung tính. Ø Tải ba pha 1: nối theo hình sao, không dây trung tính. Ø Tải ba pha 2: nối theo hình tam giác. Ø Tải ba pha 3: nối theo hình sao, có dây trung tính.
39. Slide nội dung
• 1 điểm

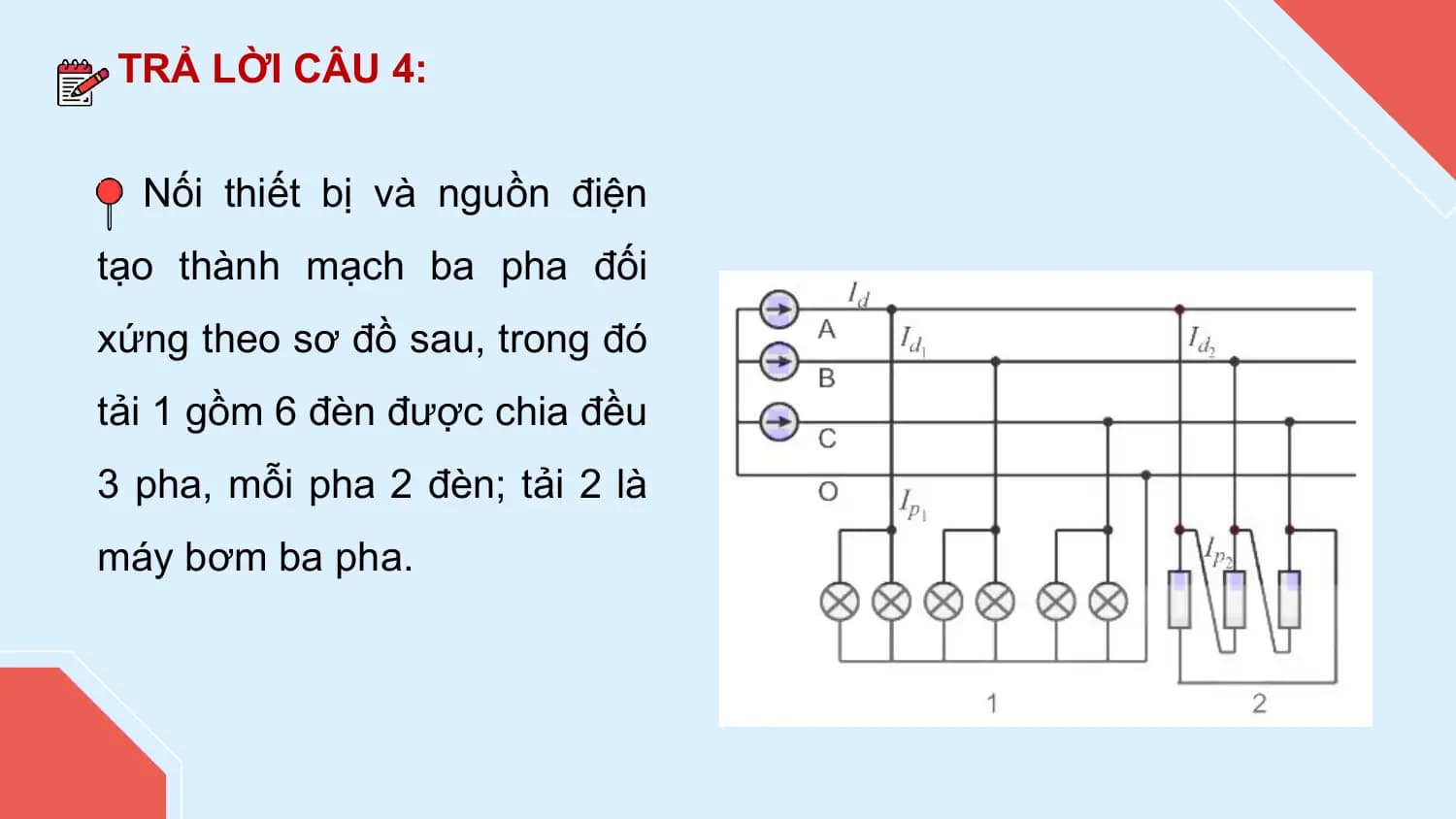

TRẢ LỜI CÂU 4: Nối thiết bị và nguồn điện tạo thành mạch ba pha đối xứng theo sơ đồ sau, trong đó tải 1 gồm 6 đèn được chia đều 3 pha, mỗi pha 2 đèn; tải 2 là máy bơm ba pha.
40. Slide nội dung
• 1 điểm
Tính các thông số dây và pha của mạch điện: Ø Tải số 1: nối theo hình sao, mỗi pha có 2 đèn. • Dòng điện định mức qua các đèn là: P1 60 W Iđm1 = = = 0,27 A. U1 220 V • Để các đèn sáng bình thường thì dòng điện pha tải 1: Ip1 = 2 x Iđm1 = 2 x 0,27 = 0,54 A. • Dòng điện dây của tải số 1: Id1 = Ip1 = 0,54 A.
41. Slide nội dung
• 1 điểm

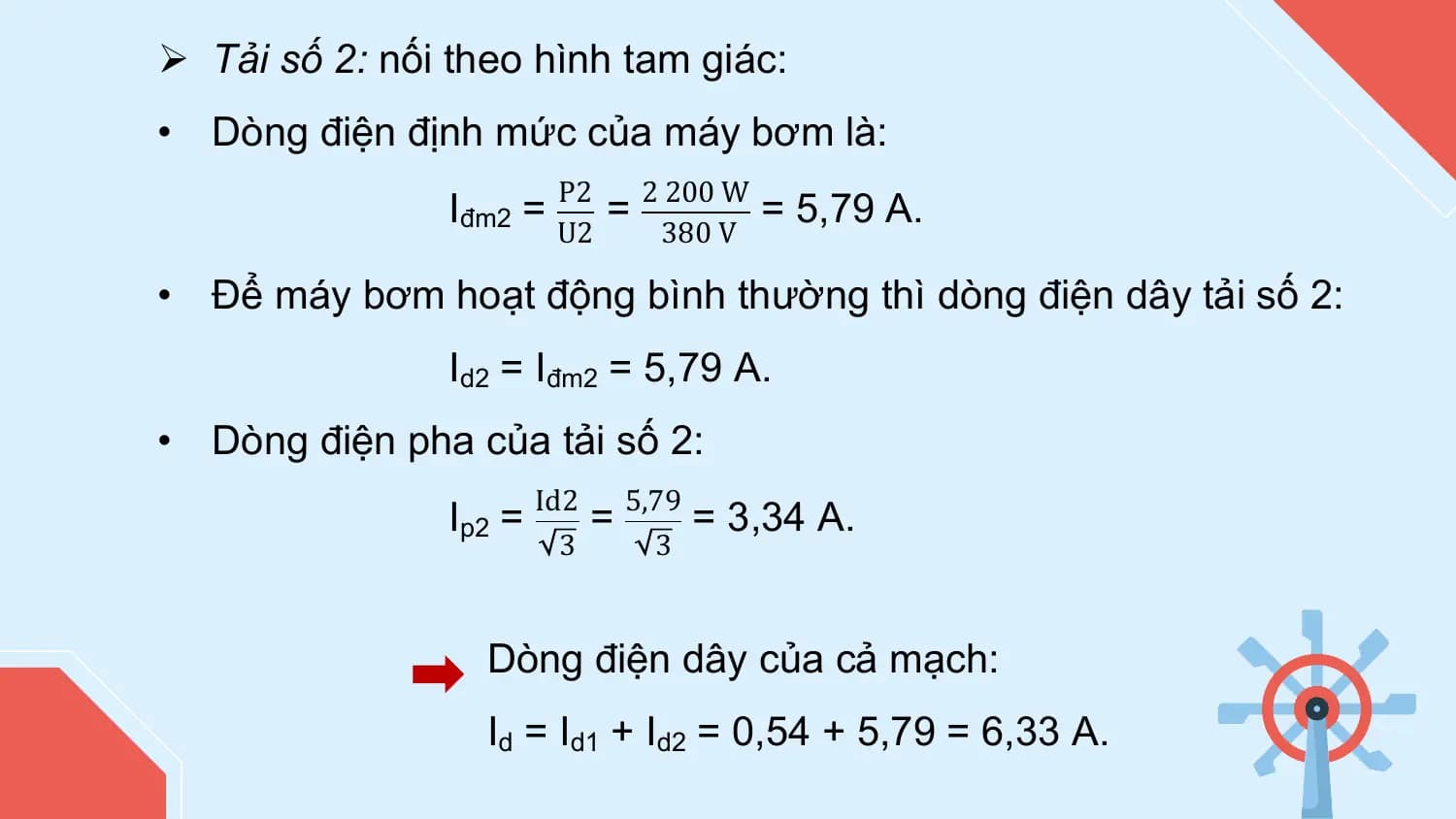

Ø Tải số 2: nối theo hình tam giác: • Dòng điện định mức của máy bơm là: P2 2 200 W Iđm2 = = = 5,79 A. U2 380 V • Để máy bơm hoạt động bình thường thì dòng điện dây tải số 2: Id2 = Iđm2 = 5,79 A. • Dòng điện pha của tải số 2: Id2 5,79 Ip2 = = = 3,34 A. 3 3 Dòng điện dây của cả mạch: Id = Id1 + Id2 = 0,54 + 5,79 = 6,33 A.
42. Slide nội dung
• 1 điểm

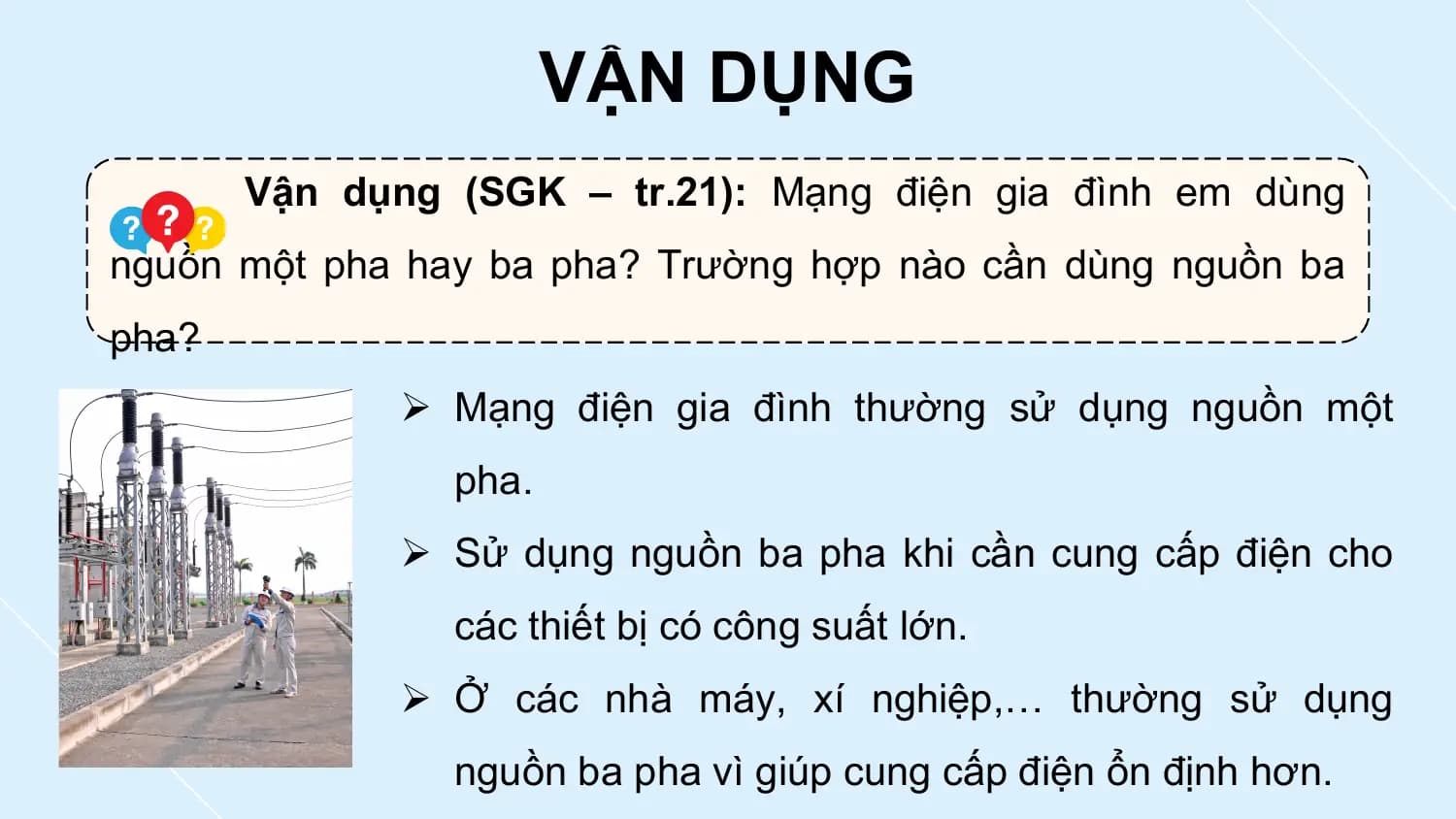

VẬN DỤNG Vận dụng (SGK – tr.21): Mạng điện gia đình em dùng nguồn một pha hay ba pha? Trường hợp nào cần dùng nguồn ba pha? Ø Mạng điện gia đình thường sử dụng nguồn một pha. Ø Sử dụng nguồn ba pha khi cần cung cấp điện cho các thiết bị có công suất lớn. Ø Ở các nhà máy, xí nghiệp,… thường sử dụng nguồn ba pha vì giúp cung cấp điện ổn định hơn.
43. Slide nội dung
• 1 điểm
HƯỚNG DẪN VỀ NHÀ I Xem lại kiến thức đã học ở Bài 3. II Hoàn thành nội dung Vận dụng. III Xem trước nội dung Bài 4: Hệ thống điện quốc gia.
44. Slide nội dung
• 1 điểm
CẢM ƠN CÁC EM ĐÃ LẮNG NGHE, HẸN GẶP LẠI!
