Đề thi giữa kì 1 Công nghệ 12 năm 2024–2025 THPT Hồ Nghinh (Quảng Nam) có đáp án
30 câu hỏi
Nếu tải ba pha đối xứng, khi nối hình sao thì:
Id = Ip
Ud = Up
Id = √3 Id
Id = √3 Ip
Hướng dẫn giải
Đáp án đúng là: A
Khi tải nối hình sao, dòng điện dây bằng dòng điện pha.
Nguồn điện ba pha được nối
Nối hình tam giác
Nối hình sao, hình sao có dây trung tính và tam giác
Nối hình sao
Nối hình sao có dây trung tính
Hướng dẫn giải
Đáp án đúng là: B
Có hai cách nối cơ bản là hình sao (Y) và hình tam giác (Δ). Nối sao có thể có hoặc không có dây trung tính.
Công việc chính của kĩ thuật điện là
thiết kế các mạng điện tối ưu, phù hợp với thời tiết khắc nghiệt.
nghiên cứu và sử dụng vật liệu composite để làm dây dẫn điện; đề ra các giải pháp giúp tối ưu chi phí trong các thiết kế liên quan đến mạng điện.
nghiên cứu và chế tạo các loại dây dẫn phù hợp với từng vùng miền.
nghiên cứu và ứng dụng công nghệ điện, điện từ,.... và sản xuất, truyền tải, phân phối và sử dụng điện năng
Hướng dẫn giải
Đáp án đúng là: D
Công việc chính của kĩ thuật điện là nghiên cứu và ứng dụng công nghệ điện, điện từ vào sản xuất, truyền tải, phân phối và sử dụng điện năng.
Một nguồn điện ba pha được nối như hình vẽ, cho biết nguồn điện được nối theo sơ đồ nào?
Hình tam giác.
Hình sao có dây trung tính.
Hình sao, không có dây trung tính.
Hình sao - tam giác.
Hướng dẫn giải
Đáp án đúng là: C
Hình trên có nguồn nối hình sao.
Cho mạch xoay chiều 3 pha, nguồn nối hình sao có Up=200V, tải 3 pha đối xứng nối tam giác, có điện trở mỗi pha bằng 10. Dòng điện qua mỗi pha bằng
34,64A.
12,67A.
20A.
7,33A.
Hướng dẫn giải
Đáp án đúng là: A
Nguồn nối hình sao có: Up = 200V.
Điện áp dây: \[{U_d} = \sqrt 3 {U_p} = 200\sqrt 3 \approx 346,4V\]
Tải nối tam giác: Upt = Ud = 346,4V
Dòng điện qua mỗi tải: \[{I_p} = \frac{{{U_p}}}{R} = \frac{{346,4}}{{10}} = 34,64A\]
Cho sơ đồ mạch điện ba pha như hình dưới đây, biết điện áp pha trên các tải điện là Up = 220 V. Hãy cho biết cách nối nguồn ba pha với tải ba pha và xác định điện áp dây đặt lên các tải điện.
Mạch điện ba pha nối hình tam giác, điện áp dây đặt lên các tải điện là 380 V.
Mạch điện ba pha nối hình sao có dây trung tính, điện áp dây đặt lên các tải điện là 380V.
Mạch điện ba pha nối hình sao, điện áp dây đặt lên các tải điện là 380 V.
Mạch điện ba pha nối hình sao có dây trung tính, điện áp dây đặt lên các tải điện là 220V.
Hướng dẫn giải
Đáp án đúng là: B
\[{U_d} = \sqrt 3 {U_p} = 220\sqrt 3 \approx 380V\]
Mắc 9 bóng đèn có U = 220V vào mạch điện ba pha 4 dây có Ud = 380V. Cách mắc nào dưới đây là đúng:
Mắc nối tiếp ba bóng thành một cụm, các cụm nối hình sao.
Mắc song song ba bóng thành một cụm, các cụm nối hình tam giác.
Mắc song song ba bóng thành một cụm, các cụm nối hình sao.
Mắc nối tiếp ba bóng thành một cụm, các cụm nối hình tam giác.
Hướng dẫn giải
Đáp án đúng là: C
Bóng đèn định mức 220V, trong mạng ba pha:
\[{U_d} = 380V,{U_p} = \frac{{380}}{{\sqrt 3 }} \approx 220V\]
Vì vậy mỗi bóng phải được mắc vào điện áp pha 220 V.
Hai bóng cùng một pha phải mắc song song, sau đó ba nhóm mắc hình sao.
Bộ phận trong nhà máy thủy điện có nhiệm vụ biến đổi năng lượng của nước thành điện năng là:
nồi hơi
tua bin
lò đốt than
máy phát điện
Hướng dẫn giải
Đáp án đúng là: D
Máy phát điện là bộ phận trực tiếp biến cơ năng thành điện năng.
Kĩ thuật điện là ngành
chế tạo.
gia công.
kĩ thuật.
tái chế.
Hướng dẫn giải
Đáp án đúng là: C
Kĩ thuật điện là một ngành kĩ thuật.
Điện áp xoay chiều chạy qua một đoạn mạch biến thiên tuần hoàn theo thời gian được mô tả bằng đồ thị ở hình dưới đây. Xác định điện áp hiệu dụng?
100V.
200√2V.
50√2V.
100√2V.
Hướng dẫn giải
Đáp án đúng là: D
Ta có: \[U = \frac{{{U_{\max }}}}{{\sqrt 2 }} = \frac{{200}}{{\sqrt 2 }} = 100\sqrt 2 V\]
Phát triển nguồn năng lượng điện tái tạo là triển vọng của kĩ thuật điện thể hiện trong
phát triển vật liệu mới.
đời sống sinh hoạt cộng đồng.
phát triển sản xuất điện năng.
phát triển cơ sở hạ tầng.
Hướng dẫn giải
Đáp án đúng là: C
Phát triển nguồn năng lượng điện tái tạo thuộc triển vọng phát triển sản xuất điện năng.
Cho sơ đồ lưới điện phân phối có điện áp 110 kV như hình bên, thiết bị số 3 là
máy biến áp 22/0,4 kV.
máy biến áp 110/6 kV.
máy biến áp 110/22 kV.
máy biến áp 22/6 kV.
Hướng dẫn giải
Đáp án đúng là: C
Thiết bị số 3 nằm trên nhánh cấp điện cho tải 0,4 kV. Phía sơ cấp của nó nhận điện từ lưới 22 kV, do đó đây là máy biến áp 22/0,4 kV.
Một tải 3 pha gồm 3 điện trở R=50 Ω nối hình tam giác, nối vào nguồn điện 3 pha có Ud = 380V. Dòng điện dây là
1,90A
13,16A
3,80A
7,60A
Hướng dẫn giải
Đáp án đúng là: B
Tải nối hình tam giác: Up = Ud = 380V
Dòng điện pha: \[{I_p} = \frac{{380}}{{50}} = 7,6A\]
Với tải tam giác: \[{I_d} = \sqrt 3 {I_p}\]
\[{I_d} = 1,732 \times 7,6 \approx 13,16A\]
Cho mạch điện ba pha đối xứng, tải nối theo hình tam giác có điện áp dây Ud = 380 V. Tải ba pha có điện trở ở mỗi pha là R = 40 Ω. Xác định giá trị dòng điện ba pha, dòng điện dây và điện áp pha của mạch điện.
Ip = 9,5 A; Id = 16,45 A; Up = 220 V.
Ip = 16,45 A; Id = 16,45 A; Up = 380 V.
Ip = 9,5 A; Id = 9,5 A; Up = 380 V.
Ip = 9,5 A; Id = 16,45 A; Up = 380 V.
Hướng dẫn giải
Đáp án đúng là: D
Tải nối hình tam giác: Up = Ud = 380V
Dòng điện pha: \[{I_p} = \frac{{380}}{{40}} = 9,5A\]
Dòng điện dây: \[{I_d} = \sqrt 3 {I_p}\]
\[{I_d} = 1,732 \times 9,5 \approx 16,45A\]
Vậy: Ip = 9,5A; Id = 16,45A; Up = 380V
Sản phẩm của công việc thiết kế là:
Các tài liệu kĩ thuật mô tả hệ thống điện
Các bản vẽ sơ đồ mạch điện và các tài liệu kĩ thuật mô tả hệ thống điện
Các bản vẽ sơ đồ mạch điện
Các bản vẽ sơ đồ mạch điện hoặc các tài liệu kĩ thuật mô tả hệ thống điện
Hướng dẫn giải
Đáp án đúng là: B
Sản phẩm của công việc thiết kế điện gồm bản vẽ sơ đồ mạch điện và các tài liệu kĩ thuật mô tả hệ thống điện.
Vai trò của lưới điện:
Chuyển đổi cấp điện áp từ điện áp thấp lên điện áp cao
Tạo ra điện năng cung cấp cho hệ thống điện quốc gia
Biến điện năng thành dạng năng lượng khác
Kết nối, truyền tải và phân phối điện năng từ nguồn đến nơi tiêu thụ trong phạm vi toàn quốc
Hướng dẫn giải
Đáp án đúng là: D
Lưới điện có nhiệm vụ: Kết nối, truyền tải và phân phối điện năng từ nguồn đến nơi tiêu thụ.
Ý nào sau đây không phải vai trò của kĩ thuật điện đối với sản xuất?
Điều khiển, mô hình hóa quá trình vận hành mạch điện.
Điều khiển, tự động hóa cho quá trình sản xuất.
Cung cấp các thiết bị điện cho sản xuất.
Cung cấp điện năng cho sản xuất.
Hướng dẫn giải
Đáp án đúng là: A
Vai trò của kĩ thuật điện đối với sản xuất gồm:
- Cung cấp điện năng.
- Cung cấp thiết bị điện.
- Điều khiển, tự động hóa quá trình sản xuất.
Yêu cầu về trình độ đối với kĩ thuật viên thiết kế điện là:
Trình độ trung cấp hoặc cao đẳng nghề kĩ thuật điện
Trình độ đại học ngành kĩ thuật điện
Trình độ sơ cấp nghề điện
Trình độ cao đẳng hoặc đại học ngành kĩ thuật điện
Hướng dẫn giải
Đáp án đúng là: D
Kĩ thuật viên thiết kế điện cần có trình độ chuyên môn phù hợp ở bậc cao đẳng hoặc đại học ngành kĩ thuật điện.
Thiết bị nào dưới đây là tải tiêu thụ của mạng điện sản xuất quy mô nhỏ
Máy hạ áp
Tủ điện chiếu sáng
Tủ điện phân phối tổng
Máy khoan
Hướng dẫn giải
Đáp án đúng là: D
Tải tiêu thụ là những thiết bị trực tiếp sử dụng điện năng, ví dụ máy khoan.
Bảo dưỡng điện là:
Thi công, lắp đặt, kế nối đường dây điện và thiết bị điện cho các hệ thống điện, công trình điện theo hồ sơ thiết kế, các quy chuẩn kĩ thuật và an toàn điện
Sử dụng các dây chuyền công nghệ hoặc máy và các công cụ hỗ trợ để tạo ra các thiết bị điện tử vật liệu, linh kiện ban đầu theo quy trình sản xuất
Hoạt động thường kì nhằm duy trì hệ thống điện, thiết bị điện hoạt động bình thường, tránh hỏng hóc
Các hoạt động nhằm duy trì chế độ làm việc bình thường của hệ thống điện đáp ứng các yêu cầu chất lượng, độ tin cậy và kinh tế
Hướng dẫn giải
Đáp án đúng là: C
Bảo dưỡng điện là: Hoạt động thường kì nhằm duy trì hệ thống điện, thiết bị điện hoạt động bình thường, tránh hỏng hóc.
Các kĩ sư điện, thợ lắp ráp và thợ cơ khí điện thực hiện công việc trong xưởng sản xuất, chế tạo máy biến áp thuộc ngành nghề nào trong lĩnh vực kĩ thuật điện?
Thiết kế điện.
Lắp đặt điện.
Sản xuất thiết bị điện.
Vận hành điện.
Hướng dẫn giải
Đáp án đúng là: C
Kĩ sư điện, thợ lắp ráp và thợ cơ khí điện làm việc trong xưởng sản xuất, chế tạo máy biến áp thuộc ngành nghề sản xuất thiết bị điện.
Mạch điện xoay chiều ba pha gồm:
Nguồn điện ba pha và tải ba pha
Nguồn ba pha, đường dây ba pha và tải ba pha
Đường dây ba pha và tải ba pha
Nguồn điện ba pha và đường dây ba pha
Hướng dẫn giải
Đáp án đúng là: B
Mạch điện xoay chiều ba pha gồm: Nguồn ba pha + đường dây ba pha + tải ba pha.
Dòng điện xoay chiều ba pha được sinh ra trong mạch điện ba pha có cùng tần số, biên độ và lệch pha nhau một góc
1800.
1200.
600.
2400.
Hướng dẫn giải
Đáp án đúng là: B
Ba dòng điện xoay chiều ba pha có cùng tần số, cùng biên độ và lệch pha nhau: 120o.
Thiết bị nào không là tải tiêu thụ của mạng điện sản xuất?
Máy khoan bàn.
Máy CNC.
Máy hàn.
Máy hạ áp.
Hướng dẫn giải
Đáp án đúng là: D
Máy hạ áp là thiết bị biến đổi điện áp, không phải tải tiêu thụ.
Cuộc sống hằng ngày của con người càng tiện nghi, an toàn nhờ các thiết bị điện thể hiện vai trò của kĩ thuật điện trong
đời sống sinh hoạt.
xây dựng công trình giao thông.
xây dựng cơ sở hạ tầng.
khoa học môi trường.
Hướng dẫn giải
Đáp án đúng là: A
Thiết bị điện làm cho cuộc sống hằng ngày tiện nghi, an toàn hơn → vai trò của kĩ thuật điện trong đời sống sinh hoạt.
Một hệ thống gồm nguồn điện, lưới điện và tải điện được liên kết với nhau thành một hệ thống thông nhất trong phạm vi cả nước là
hệ thống điện sinh hoạt.
hệ thống điện sản xuất.
hệ thống điện quốc gia.
hệ thống điện khu vực.
Hướng dẫn giải
Đáp án đúng là: C
Hệ thống gồm nguồn điện, lưới điện và tải điện, liên kết thành một hệ thống thống nhất trong phạm vi cả nước là: Hệ thống điện quốc gia.
Sơ đồ mạng điện sản xuất qui mô nhỏ, theo thứ tự đúng là:
Biến áp hạ áp à tủ động lực à tủ chiếu sáng à tủ phân phối
Biến áp hạ áp à tủ động lực à tủ phân phối àtủ chiếu sáng
Biến áp hạ áp à tủ chiếu sáng à tủ phân phối à tủ động lực
Biến áp hạ áp à tủ phân phối à tủ động lực à tủ chiếu sáng
Hướng dẫn giải
Đáp án đúng là: D
Sơ đồ mạng điện sản xuất quy mô nhỏ theo thứ tự: Biến áp hạ áp → tủ phân phối → tủ động lực → tủ chiếu sáng
Ưu điểm nổi bật của nhà máy thủy điện là:
việc xây dựng nhà máy là đơn giản.
tiền đầu tư không lớn.
có thể hoạt động tốt trong cả mùa mưa và mùa nắng.
tránh được ô nhiễm môi trường.
Hướng dẫn giải
Đáp án đúng là: D
Ưu điểm nổi bật của nhà máy thủy điện là không phát sinh khí thải gây ô nhiễm không khí trong quá trình phát điện.
Vai trò của trạm biến áp:
Biến điện năng thành dạng năng lượng khác
Kết nối, truyền tải và phân phối điện năng từ nguồn đến nơi tiêu thụ trong phạm vi toàn quốc
Tạo ra điện năng cung cấp cho hệ thống điện quốc gia
Chuyển đổi cấp điện áp từ điện áp thấp lên điện áp cao hoặc ngược lại
Hướng dẫn giải
Đáp án đúng là: D
Trạm biến áp có nhiệm vụ tăng hoặc giảm điện áp.

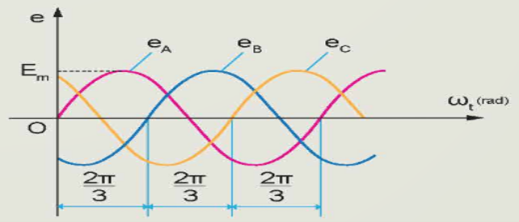

Sơ đồ sau cho biết điều gì?
Cường độ dòng điện một pha
Sức điện động tức thời ba pha
Sức điện động tức thời một pha
Cường độ dòng điện ba pha
Hướng dẫn giải
Đáp án đúng là: B
Hình ảnh trên thể hiện sức điện động tức thời ba pha.
